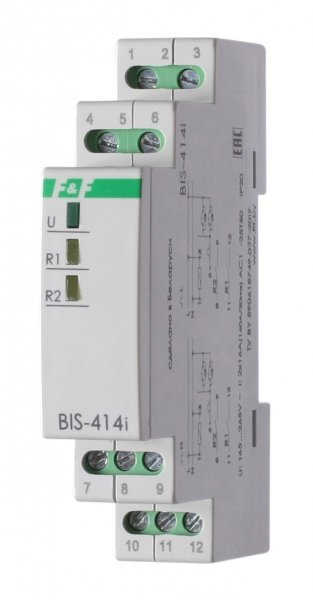

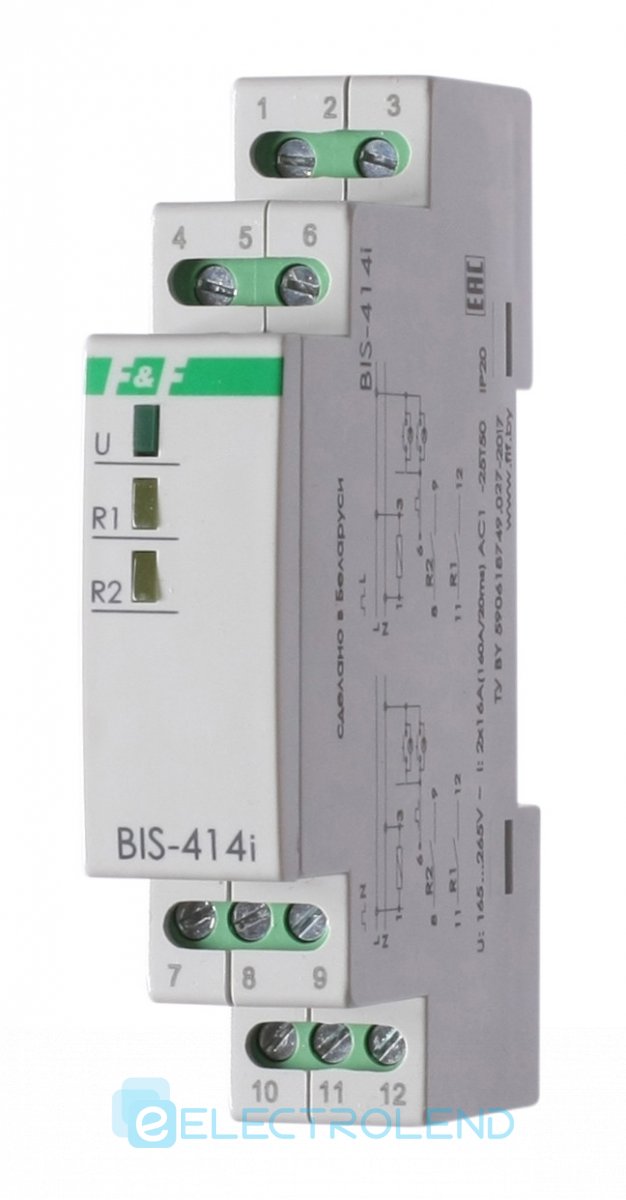

Імпульсне Реле BIS-414-LED 2×16A (160 A/20 мс) 165÷265 AC F&F

Імпульсне Реле BIS-414-LED 2×16A (160 A/20 мс) 165÷265 AC F&F

Відмітні особливості реле:

Комутація навантаження з великим пусковим струмом – 2х16 А (160А/20мс).

Призначення
Призначений для керування двома навантаженнями по одному керуючому входу, включення/вимикання освітлення, електроустановок і т. п. з декількох місць вимикачами кнопкового типу, паралельно з'єднаними між собою.

Особливості
- два виконавчих реле;
- гальванічна розв'язка між виконавчими реле (сухий контакт) і ланцюгом живлення;
- послідовне управління навантаженням;
- немає пам'яті контактів;
- можливе підключення вимикачів кнопкового типу з підсвічуванням;
- максимальний струм навантаження 2х16 А, короткочасна комутація навантаження з великим пусковим струмом (160А/20мс).

Область застосування
Освітлення прохідних приміщень: довгих коридорів, сходових маршів і т. д. (включення на вході, вимикання на виході), управління включенням/виключенням електроустановок.

Принцип роботи
Увімкнення або вимкнення навантаження здійснюється подачею електричного імпульсу на вхід керування реле замиканням будь-якого з вимикачів кнопкового типу, паралельно з'єднаних між собою. Особливістю роботи реле є круговий послідовне управління двома навантаженнями. Перше натискання: навантаження Rн 1 включено навантаження Rн 2 вимкнена. Друге натискання: навантаження Rн 1 вимкнена, навантаження Rн 2 включена. Третє натиснення: включені обидві навантаження Rн 1 і Rн 2. Четверте натискання: вимкнені обидві навантаження Rн 1 і Rн 2. Цикл роботи реле завершено, наступне натискання включить реле як при першому натисканні.
