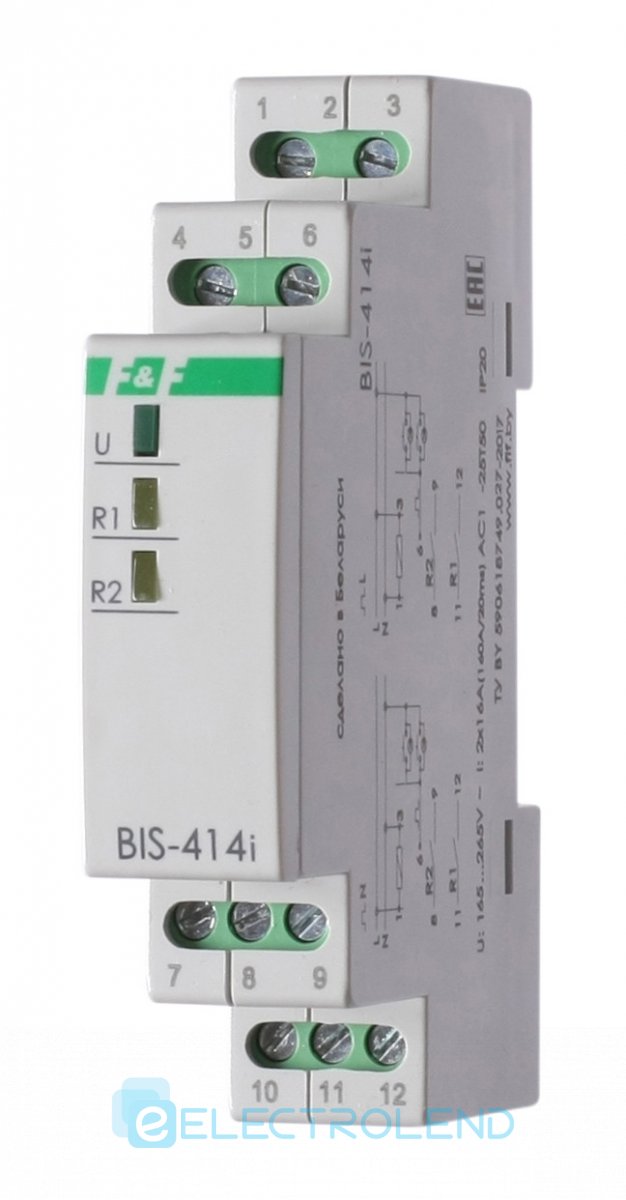

Реле импульсное BIS-414-LED 2×16A (160 A/20 мс) 165÷265 В AC F&F

Реле импульсное BIS-414-LED 2×16A (160 A/20 мс) 165÷265 В AC F&F

Отличительные особенности реле:

Коммутация нагрузки с большим пусковым током – 2х16 А (160А/20мс).

Назначение
Предназначено для управления двумя нагрузками по одному управляющему входу, включение/выключение освещения, электроустановок и т.п. из нескольких мест выключателями кнопочного типа, параллельно соединенными между собой.

Особенности
- два исполнительных реле;
- гальваническая развязка между исполнительными реле (сухой контакт) и цепью питания;
- последовательное управление нагрузкой;
- нет памяти контактов;
- возможно подключение выключателей кнопочного типа с подсветкой;
- максимальный ток нагрузки 2х16 А, кратковременная коммутация нагрузки с большим пусковым током (160А/20мс).

Область применения
Освещение проходных помещений: длинных коридоров, лестничных маршей и т.д. (включение на входе, выключение на выходе), управление включением/выключением электроустановок.

Принцип работы
Включение, либо выключение нагрузки осуществляется подачей электрического импульса на вход управления реле замыканием любого из выключателей кнопочного типа, параллельно соединенных между собой. Особенностью работы реле является круговое последовательное управление двумя нагрузками. Первое нажатие: нагрузка Rн 1 включена, нагрузка Rн 2 выключена. Второе нажатие: нагрузка Rн 1 выключена, нагрузка Rн 2 включена. Третье нажатие: включены обе нагрузки Rн 1 и Rн 2. Четвертое нажатие: выключены обе нагрузки Rн 1 и Rн 2. Цикл работы реле завершен, последующее нажатие включит реле как при первом нажатии.

Технические характеристики

Диаграмма

Схема подключения
