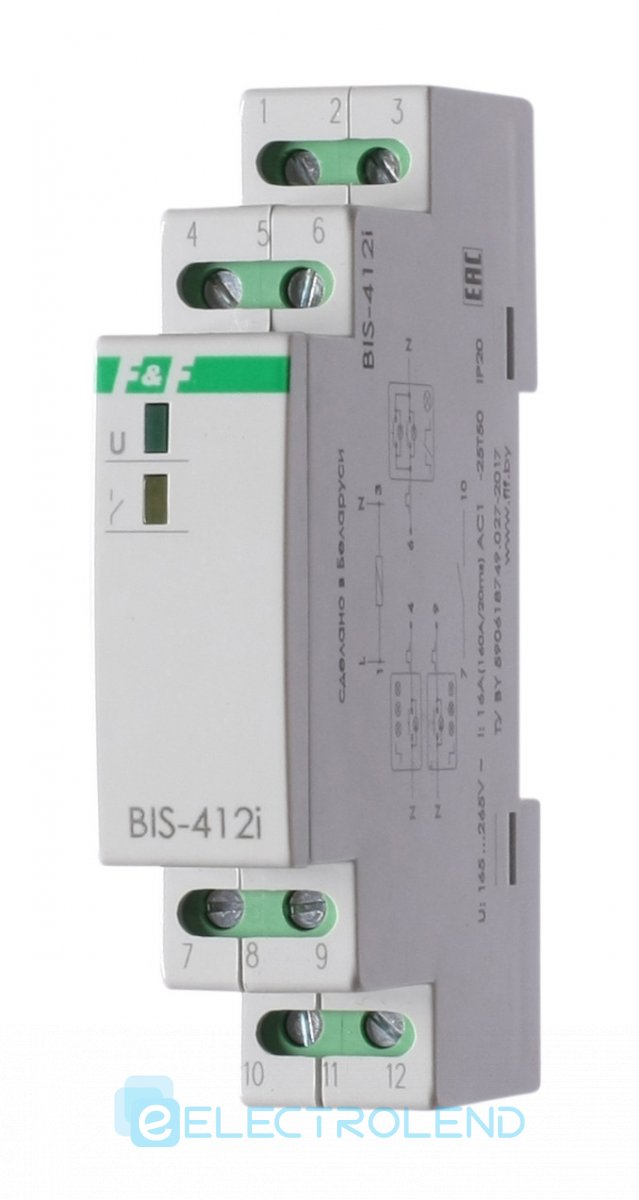

Імпульсне реле BIS-412-LED 16A (160 A/20 мс) 165÷265 AC F&F

Імпульсне реле BIS-412-LED 16A (160 A/20 мс) 165÷265 AC F&F

Відмітні особливості реле:

Комутація навантаження з великим пусковим струмом – 160А/20мс.

Призначення
Призначене для керування однією навантаженням: включення/вимикання освітлення, електроустановок і т. п. з декількох місць вимикачами кнопкового типу, паралельно з'єднаними між собою. У реле три незалежних входи управління, що дозволяє використовувати для групового режиму роботи. Реле об'єднуються в групи, включення і виключення груп реле здійснюється за груповим входів, а управління окремим реле в групі - за індивідуальним входу. Наприклад, вмикання та вимикання освітлення всіх поверхів готелю (групові входи) або керування освітленням кожного поверху (індивідуальні входи).

Особливості
- гальванічна розв'язка між виконавчими реле (сухий контакт) і ланцюгом живлення;
- ні пам'ять контактів;
- можливе підключення вимикачів кнопкового типу з підсвічуванням;
- максимальний струм навантаження 16 А, короткочасна комутація навантаження з великим пусковим струмом (160А/20мс);

Область застосування
Освітлення прохідних приміщень: довгих коридорів, сходових маршів і т. д. (включення на вході, вимикання на виході), управління включенням/ виключенням електроустановки.

Принцип роботи
Увімкнення або вимкнення навантаження здійснюється подачею електричного імпульсу на вхід керування реле замиканням будь-якого з вимикачів кнопкового типу, паралельно з'єднаних між собою. Особливістю реле є можливість керувати навантаженням по трьох незалежних входів управління, які призначені:
- включити/вимкнути навантаження (контакт 6), управління здійснюється вимикачами SB1...SB1n кнопкового типу, паралельно з'єднаними між собою;
- вимкнути навантаження (контакт 9), управління здійснюється вимикачем SB3 кнопкового типу;
- включити навантаження (контакт 4), управління здійснюється вимикачем SB2 кнопкового типу.

Технічні характеристики

Схема підключення

Діаграма
