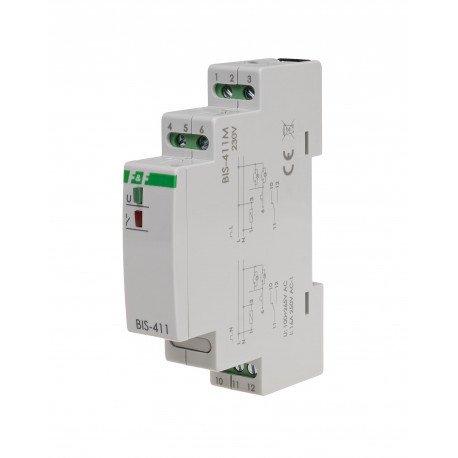

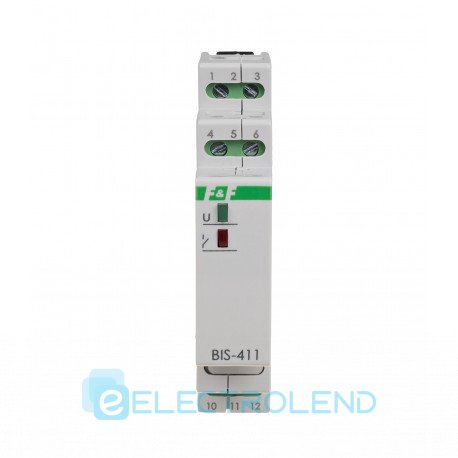

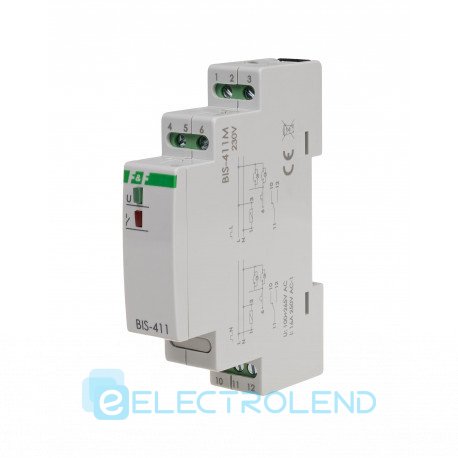

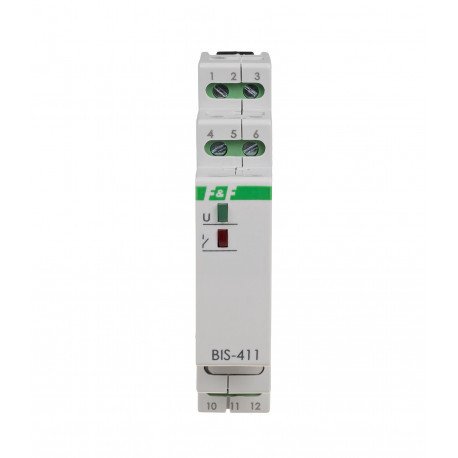

Імпульсне Реле BIS-411M 16A 165÷265 AC F&F

Імпульсне Реле BIS-411M 16A 165÷265 AC F&F



Живлення 230 В. Максимальне навантаження 16 А. На DIN-рейку 35 мм. Працює з вимикчами з підсвіткою. З пам'яттю положення контакту.

Призначення: електронне імпульсне реле BIS-411 дає можливість вмикати освітлення або інше обладнання з кількох різних точок за допомогою з’єднаних паралельно однопозиційних вимикачів кола керування.



Дія: отримавши імпульс кола керування, реле замикає кероване електричне коло з під`єднаним до нього електроприймачем. Після наступного імпульсу кероване електричне коло розмикається – контакти реле повертаються до початкового стану. В реле відсутня пам`ять останнього положення перемикача, це означає, що у випадку пропадання та появи напруги живлення, реле опиниться у вимкненому стані. Це гарантує відсутність самовключення керованих споживачів струму без належного нагляду при довготривалому пропаданні напруги живлення. У порівнянні із типовою “сходовою” схемою керування освітленням із багатьох місць, використання імпульсних реле дозволяє економити кошти на проводці та дорожчих сходових вимикачах (з імпульсними реле можна використовувати однопозиційні вимикачі, з`єднані паралельно проводом 2х0,5 мм2).

BIS-411 виконується в наступних версіях:

BIS-411 230 V	базова модель з одним реле 16 A;
BIS-411-LED- 230 V	з захистом контактів від великих пусових струмів. Таими як: лампи LED, лампи ESL, трансформатори електронні, розрядні лампи і т.д..;
BIS-411M 230 V	з пам’яттю стану контактів. Після пропадання напруги живлення реле, та повторній появі напруги живлення, контакти реле повернуться до положення в якому вони були до пропадання напруги живлення;
BIS-411M-LED- 230 V	з захистом контактів від великих пусових струмів та з пам’яттю стану контактів;
BIS-411 2Z 230 V	одноканальний з двома реле 2xNO;
BIS-411 1R1Z 230 V	одноканальний з двома реле: 1xNO та 1xNC.



Характеристики:
Напруга живлення	165÷265 В AC
Максимальний струм навантаження AC-1	16 A
Конфігурація контактів	1xNO/NC
Гальванічна розв'язка контактів	ТАК
Захист від пускових струмів	НІ
Споживана потужність	0,7 Вт
Підключення	затискачі гвинтові 2,5 мм2
Затримка виключення	НІ
Затримка включення	0,1 ÷ 0,2 сек
Робота з вимикачами з підсвіткою	ТАК
Пам'ять стану контактів	ТАК
Струм керуючого імпульсу	менше 5 мА
Кількість каналів	1
Радіокерування	НІ
Розмір	модуль 1 (18 мм)
Монтаж	На DIN-рейку 35 мм
Діапазон робочих температур	-25 ÷ 50 °C
Ступінь захисту	IP20
Гарантія	24 місяці
Виробник	F&F
Країна виробник	Польща







Схема підключення:
