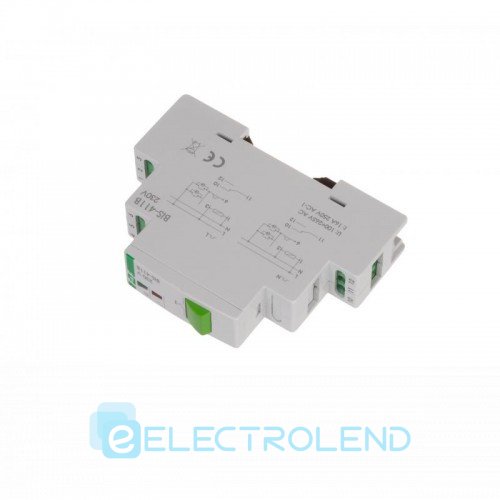

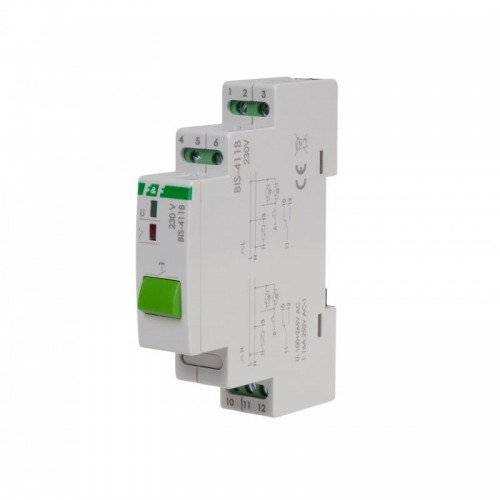

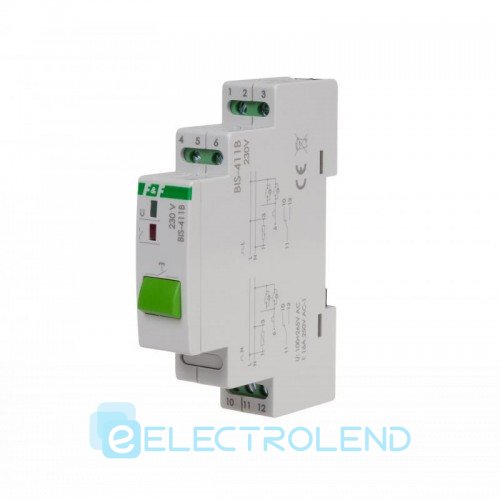

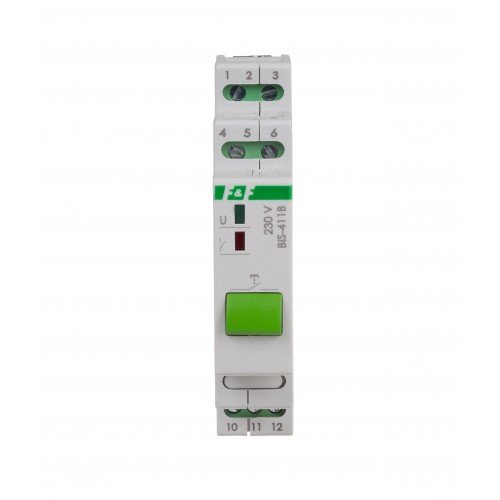

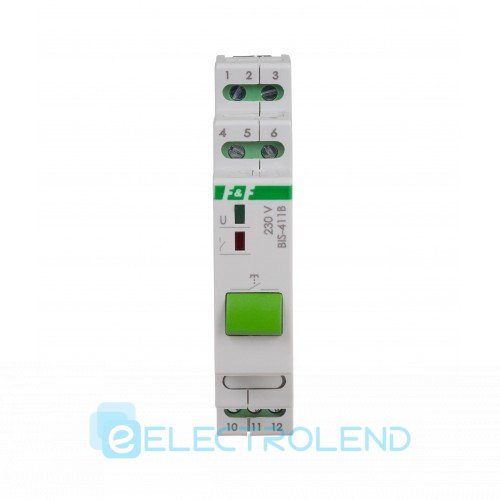

Імпульсне Реле BIS-411B 16А F&F

Імпульсне Реле BIS-411B 16А F&F



Напруга живлення 230 В AC
Макс. навантаження 16 A
Контакт 1 NO/NC
Кнопка керування

Зауваження: BIS-411B може працювати з однопозиційними вимикачами з неоновою підсвіткою.

Призначення: електронне імпульсне реле BIS-411B дає можливість вмикати освітлення або інше обладнання з кількох різних точок за допомогою з’єднаних паралельно однопозиційних вимикачів кола керування.

Дія: отримавши імпульс кола керування, реле замикає кероване електричне коло з під`єднаним до нього електроприймачем. Після наступного імпульсу кероване електричне коло розмикається – контакти реле повертаються до початкового стану. В реле відсутня пам`ять останнього положення перемикача, це означає, що у випадку пропадання та появи напруги живлення, реле опиниться у вимкненому стані. Це гарантує відсутність самовключення керованих споживачів струму без належного нагляду при довготривалому пропаданні напруги живлення. У порівнянні із типовою “сходовою” схемою керування освітленням із багатьох місць, використання імпульсних реле дозволяє економити кошти на проводці та дорожчих сходових вимикачах (з імпульсними реле можна використовувати однопозиційні вимикачі, з`єднані паралельно проводом 2х0,5 мм2).

BIS-411 виконується в наступних версіях:



• BIS-411 230 V - базова модель з одним реле 16 A;
• BIS-411-LED- 230 V – з захистом контактів від великих пусових струмів. Таими як: лампи LED, лампи ESL, трансформатори електронні, розрядні лампи і т.д..;
• BIS-411M 230 V – з пам’яттю стану контактів. Після пропадання напруги живлення реле, та повторній появі напруги живлення, контакти реле повернуться до положення в якому вони були до пропадання напруги живлення;
• BIS-411M-LED- 230 V - з захистом контактів від великих пусових струмів та з пам’яттю стану контактів;
• BIS-411 2Z 230 V - одноканальний з двома реле 2xNO;
• BIS-411 1R1Z 230 V - одноканальний з двома реле: 1xNO та 1xNC.



Характеристики:
Напруга живлення	165÷265 В AC
Максимальний струм навантаження AC-1	16 A
Конфігурація контактів	1 × NO/NC
Гальванічна розв'язка контактів	ТАК
Захист від пускових струмів	НІ
Затримка спрацювання включення	0,1 – 0,2 с
Споживана потужність	0,8 Вт
Підключення	Затискачі гвинтові 2,5 мм^2
Затримка виключення	НІ
Затримка включення	НІ
Робота з вимикачами з підсвіткою	ТАК
Центральне керування	НІ
Пам'ять стану контактів	НІ
Струм керуючого імпульсу	1 мА
Кількість каналів	1
Радіокерування	НІ
Розмір	1 модуль типу S (17,5 мм)
Монтаж	На DIN-рейку 35 мм
Діапазон робочих температур	від -25°С до +50°С
Ступінь захисту	IP20
Гарантія	24 місяці
Виробник	F&F
Країна виробник	Польща







Схема підключення:
