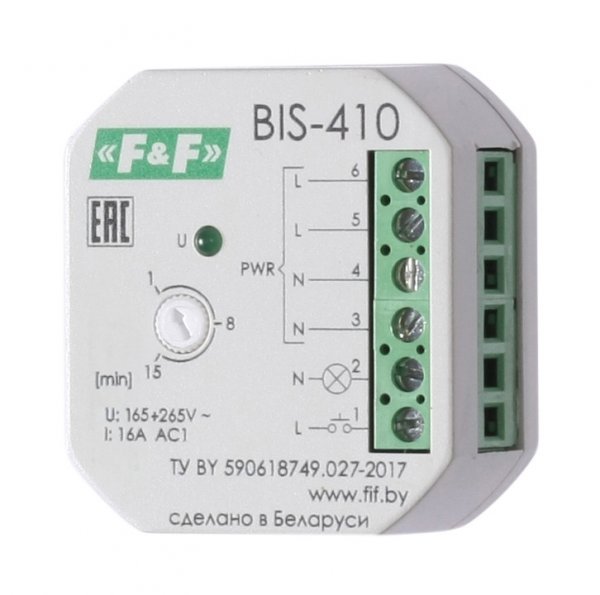

• Імпульсне Реле BIS-410 10A 165÷265 AC F&F

  • Імпульсне Реле BIS-410 10A 165÷265 AC F&F

    • 5555
      BIS-410
      Країна-виробник: Польща
      956.25грн

      Характеристики

      • Номінальний струм комутації, А: 10
      • Тип виробу: Реле імпульсне
      • Ступінь захисту IP: 20
      • Тип монтажу: На DIN рейку
    • Знижки

      Діють знижки від суми замовлення у кошику, умови за посиланням.

      Зв’язок з нами Умови
      • Працюємо лише при повній оплаті за товар
      • Мінімальне замовлення без ПДВ — 500 грн
      • Мінімальне замовлення на безготівковий розрахунок з ПДВ-20% — 1000 грн (для ТОВ, ФОП та інші)
      Оплата
      • Оплата банківською карткою за реквізитами. Без ПДВ
      • Безготівковий розрахунок за рахунком з ПДВ-20% (для ТОВ, ФОП та інші)
      Доставка
      • Самовивіз зі складу у Києві можливий лише після узгодження з менеджером.
      • Відправляємо товари перевізниками — Нова Пошта, Delivery, у день замовлення, якщо покупець здійснив передоплату до 14:00/15:00. Якщо товар під замовлення — строки вказані у рахунку
      Захист покупки
      • Оригінальна продукція
      • Офіційна гарантія від виробника. Підтримка у сервісних випадках
      • Повернення протягом 14 днів згідно з умовами повернення

Імпульсне Реле BIS-410 10A 165÷265 AC F&F



Відмітні особливості реле:

Максимальний струм навантаження 16 А. В монтажну коробку.



Призначення
Призначене для керування однією навантаженням, включення/вимикання освітлення, електроустановки і т. п. з декількох місць вимикачами кнопкового типу, паралельно з'єднаними між собою. Таймер часу реле забезпечує вимикання навантаження через настроюється інтервал часу в діапазоні від 1 до 15 хвилин.

Особливості
- таймер часу з регульованою затримкою вимикання в інтервалі від 1 до 15 хвилин;
- немає пам'яті контактів;
- можливе підключення вимикачів кнопкового типу з підсвічуванням;
- максимальний струм навантаження 16 А.

Область застосування
Освітлення прохідних приміщень: довгих коридорів, сходових маршів і т. д., або управління включенням/виключенням електроустановки, де потрібно затримка вимкнення в межах певного інтервалу часу.

Принцип роботи
Увімкнення або вимкнення навантаження здійснюється подачею електричного імпульсу на вхід керування реле замиканням будь-якого з вимикачів кнопкового типу, паралельно з'єднаних між собою. Вимкнення навантаження відбудеться після чергового замикання одного з вимикачів, або по закінченні часу виключення, встановленого перемикачем на корпусі реле в інтервалі від 1 до 15 хвилин. Утримувати в натиснутому стані вимикача більш 2-х секунд включить реле в режим роботи без таймера часу виключення, навантаження буде постійно включена до чергового натискання вимикача.



Технічні характеристики

Артикул EA01.005.010
Код ETIM EC000188
Напруга живлення 165-265 В AC
Максимальний комутований струм (AC1) 16 А
Максимальна потужність навантаження див. табл. 1
Контакт 1NO
Напруга керування 185-265 В AC
Струм управління, не більше <5 мА
Пам'ять стану контактів немає
Затримка вимкнення (регульована) 1-15 хв.
Індикація включення живлення зелений світлодіод
Діапазон робочих температур від -25 до +50°С
Комутаційна зносостійкість >100000 циклів
Споживана потужність 0,7 Вт
Ступінь забруднення середовища 2
Категорія перенапруги III
Габарити (ШхВхГ) 48x43x25 мм
Підключення гвинтові затискачі 2,5 мм2
Момент затягування гвинтового з'єднання 0,4 Нм
Тип корпусу PDTN
Ступінь захисту IP 20
Маса 0,047 кг
Монтаж в монтажній коробці Ø60 мм

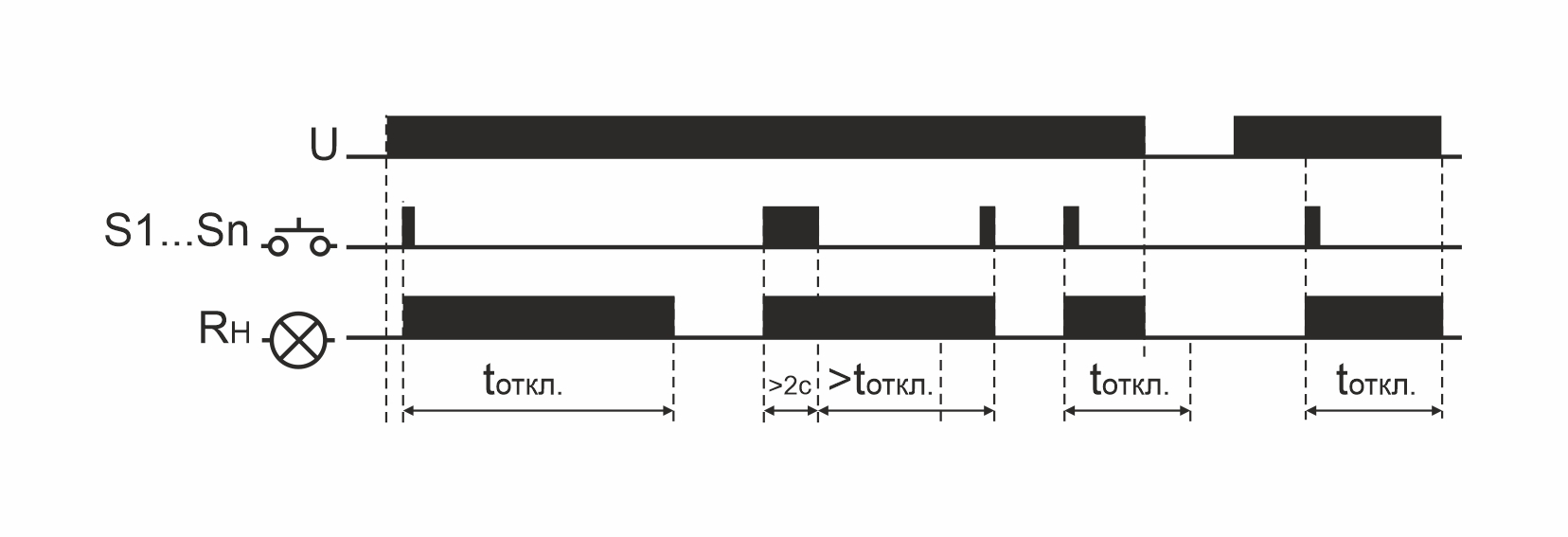

Діаграма

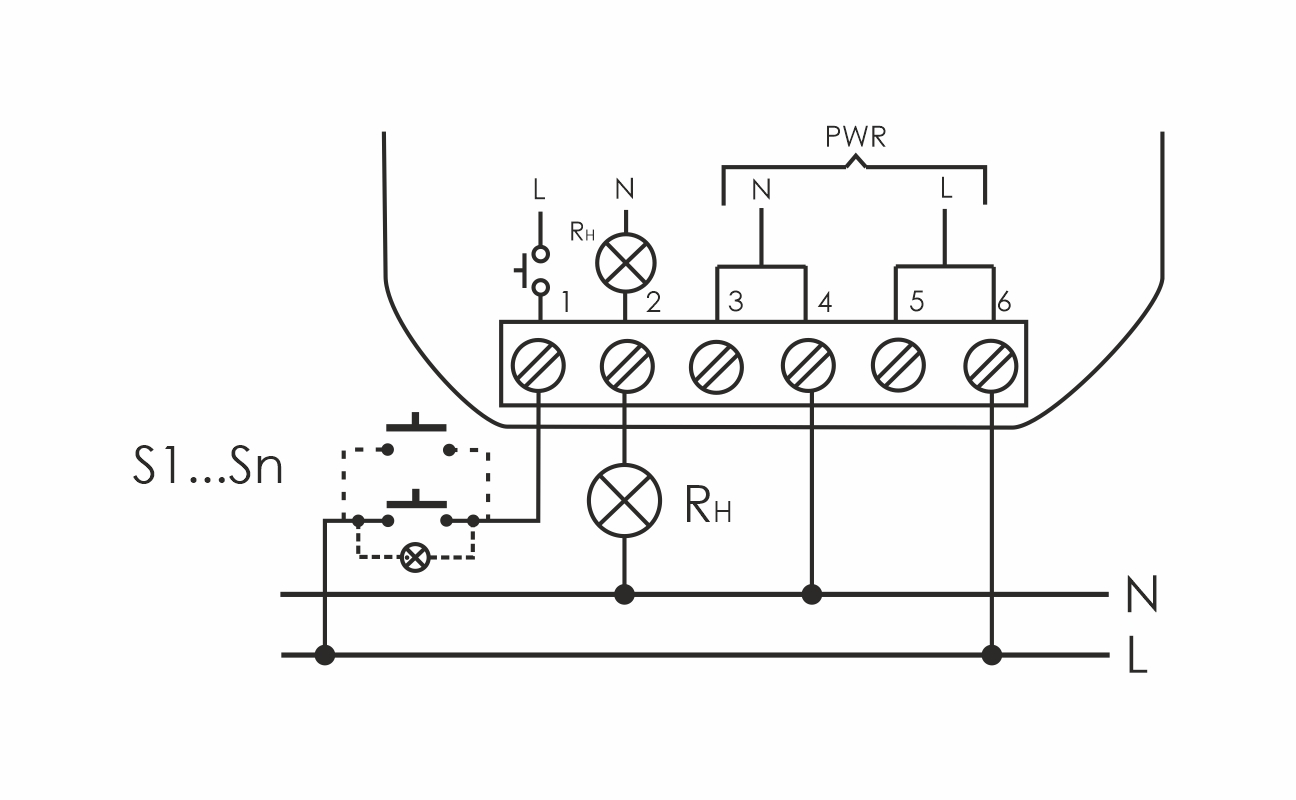

Схема підключення
