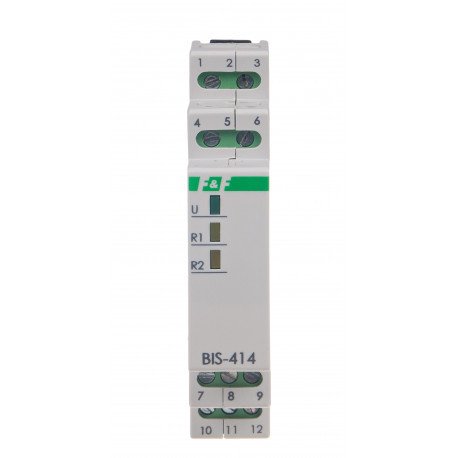

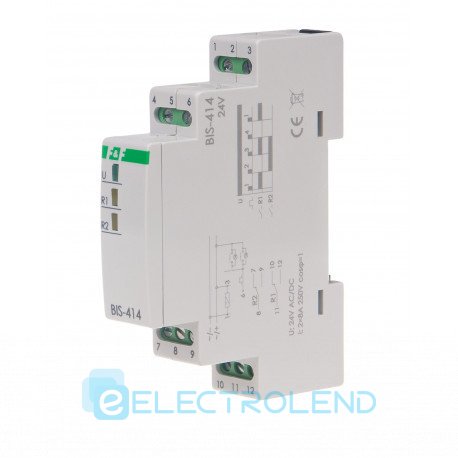

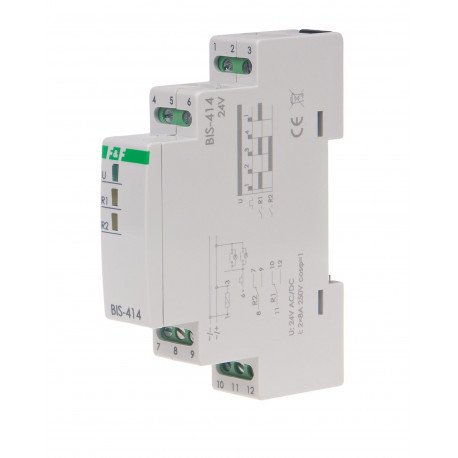

Імпульсне Реле BIS-414-24V 16А 9÷30 В AC/DC F&F

Імпульсне Реле BIS-414-24V 16А 9÷30 В AC/DC F&F

Електронні бістабільні імпульсні реле BIS-414 24V дозволяють користувачеві керувати освітленням або іншими пристроями з різних місць за допомогою кнопок управління при паралельному підключенні.
Одинична функція. Електроживлення 24 В змінного струму. Максимальне навантаження 2 x16 А. На рейку TH-35 мм.

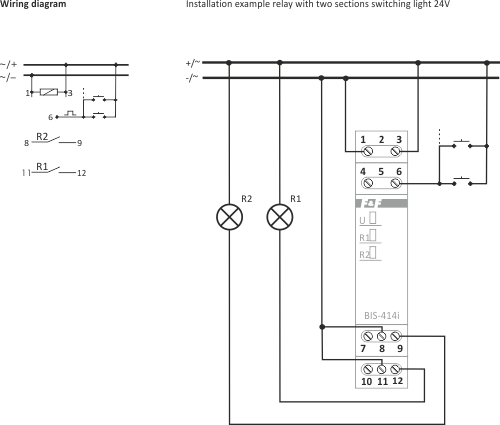

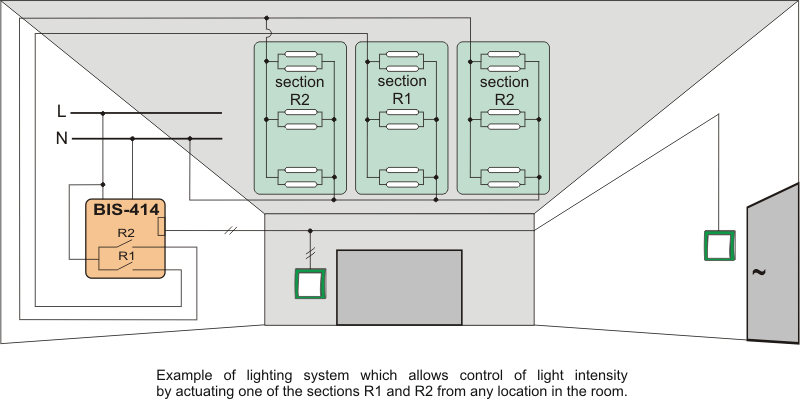

Реле має дві секції включення і дозволяє включати у відповідності з послідовністю два ланцюги освітлення або інший рекуператор з багатьох місць з допомогою кнопок, з'єднаних паралельно. Перемикання реле на іншу фазу циклу здійснюється іншим імпульсом струму, що запускається натисканням будь-якої кнопки дзвінка, підключеної до реле.


Робота

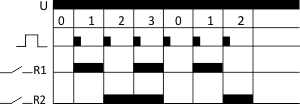

реле живлення відображається зеленим світлодіодом U. Послідовне реле має два окремих виходи: R1 і R2. Стан контакту (розімкнутий / замкнутий) примусово встановлюється послідовно у відповідності з наперед заданою програмою. Стан контакту перемикається наступним імпульсом керуючого ключа. Перемикання контактів R1 і R2 відображається відповідними червоними світлодіодами R1 і R2. У разі збою живлення стан контакту скидається. Коли напруга живлення повертається, реле запускається з порядковим номером 0.


Потужність приймачів




Ці дані є орієнтовними і будуть сильно залежати від конструкції конкретного приймача (що особливо важливо для світлодіодних ламп, енергозберігаючих ламп, електронних трансформаторів і імпульсних блоків живлення), частоти комутації та умов експлуатації.
