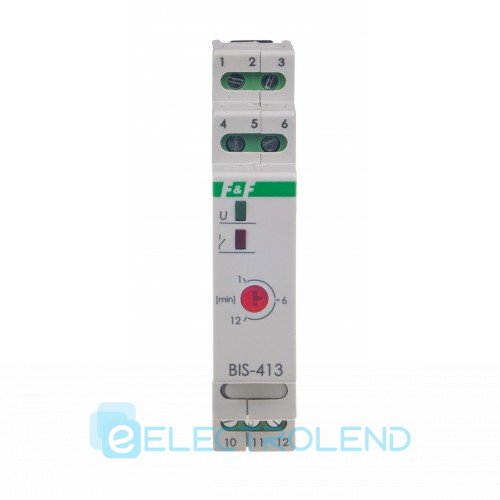

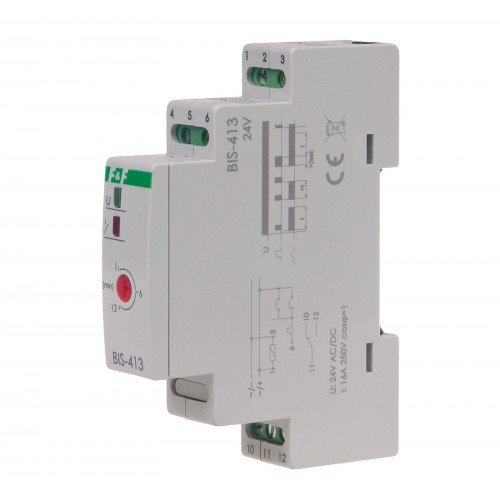

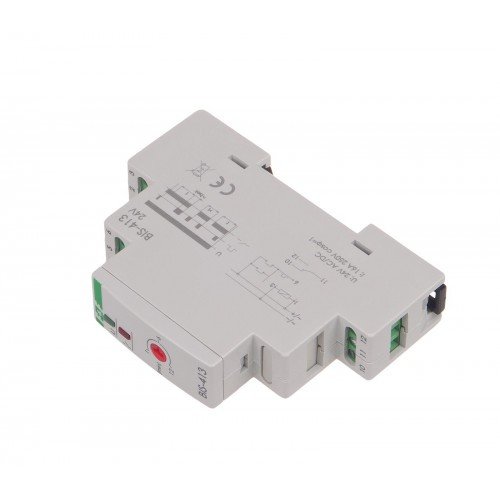

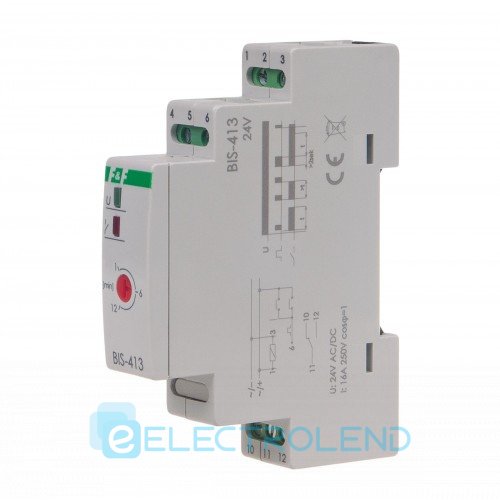

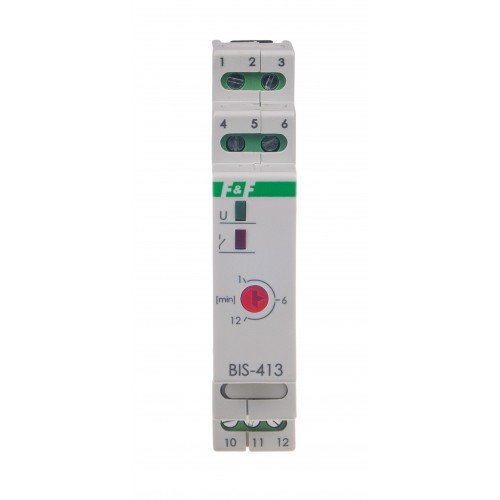

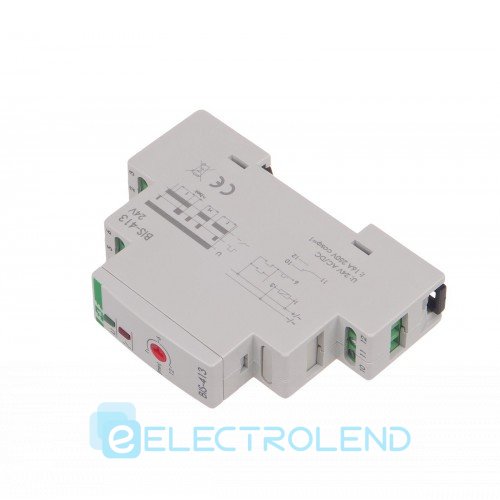

• Імпульсне реле BIS-413-24V з затримкою часу 16А 9÷30 В AC/DC F&F
    Імпульсне реле BIS-413-24V з затримкою часу 16А 9÷30 В AC/DC F&F
    Імпульсне реле BIS-413-24V з затримкою часу 16А 9÷30 В AC/DC F&F

  • Імпульсне реле BIS-413-24V з затримкою часу 16А 9÷30 В AC/DC F&F

    • 5566
      BIS-413-24V
      Країна-виробник: Польща
      956.25грн

      Характеристики

      • Тип виробу: Реле імпульсне
      • Номінальний струм комутації, А: 16
      • Ступінь захисту IP: 20
      • Тип монтажу: На DIN рейку
      • Напруга, В: 24

    • Знижки

      Діють знижки від суми замовлення у кошику, умови за посиланням.

      Зв’язок з нами

      Умови

      • Працюємо по предоплаті
      • Мінімальне замовлення — 500 грн

      Оплата

      • Оплата картою

        • PrivatBank MonoBank LiqPay VISA Verified by VISA Mastercard



      • Безготівковий розрахунок за рахунком з ПДВ (для ТОВ, ФОП та інші)

      Доставка

      • Самовивіз зі складу у Києві можливий лише після узгодження з менеджером.
      • Надсилаємо товари перевізниками - Нова Пошта, Delivery, у день оплати за умови надходження коштів до 14:00–15:00. Термін доставки зазвичай складає 1–2 робочі дні по регіонах України.
      • Вартість доставки починається від 80 грн відповідно до тарифів перевізника
        • Новая Почта Delivery

      Захист покупки



Імпульсне реле BIS-413-24V з затримкою часу 16А 9÷30 В AC/DC F&F



Призначення: Реле імпульсне BIS-413 призначений для включення/вимикання освітлення, електроустановок і т. п. з декількох місць за допомогою паралельно з'єднаних кнопок. Управління станом реле здійснюється по двухпроводной лінії шляхом натискання будь-якої кнопки. Вимикання реле здійснюється натисканням кнопки або після закінчення часу роботи вбудованого таймера. Дворазове клацання протягом 1 сек. включає реле в безперервний режим до моменту подачі наступного імпульсу (натискання кнопки).

Область застосування: Освітлення прохідних приміщень: довгих коридорів, сходових маршів і т. д. (включення на вході, вимикання на виході).



Принцип роботи: При надходженні імпульсу на керуючий вхід реле відбувається переключення його виходу в протилежний стан, при наступному імпульсі - у вихідне. На відміну від контакторів, електроенергія споживається тільки в момент перемикання.

Включення навантаження здійснюється натисканням будь-якого однотактового вимикача (кнопки без фіксації), вимикання - наступним натисканням.



Напруга живлення - 9÷30 В AC/DC
Локальне управління - ТАК
Максимальний струм навантаження - AC-1 16 A
Виконавчий елемент - реле
Конфігурація контактів - 1 x NO/NC
Гальванічна розв'язка - ТАК
Стійкість на пусовые струми - НЕМАЄ
Кількість каналів - 1
Функціонал - включити/відключити з тимчасовим вимикачем
Затримка спрацювання - 0,1 ÷ 0,2 сек
Струм керуючого імпульсу менше ніж 1 мА
Робота з вимикачами з підсвічуванням - НЕМАЄ
Пам'ять стану контатов після зникнення живлення - НЕМАЄ
Функція увімк. на час - ТАК
Виділені зони централізованого управління - НЕМАЄ
Радіоуправління - НЕМАЄ
Підключення - гвинтові затискачі 2,5 мм2
Момент затягування - 0,4 Нм
Споживана потужність - 0,7 Вт
Робоча температура -25 ÷ 50 °C
Розміри - 1 модуль (18 мм)
Монтаж на din-рейці 35 мм
Ступінь захисту - IP20






Схема підключення:






Додаткова інформація:

Приклад управління освітленням з трьох точок у приміщенні


Характеристики та комплектація товару можуть змінюватися виробником без попереднього повідомлення.
