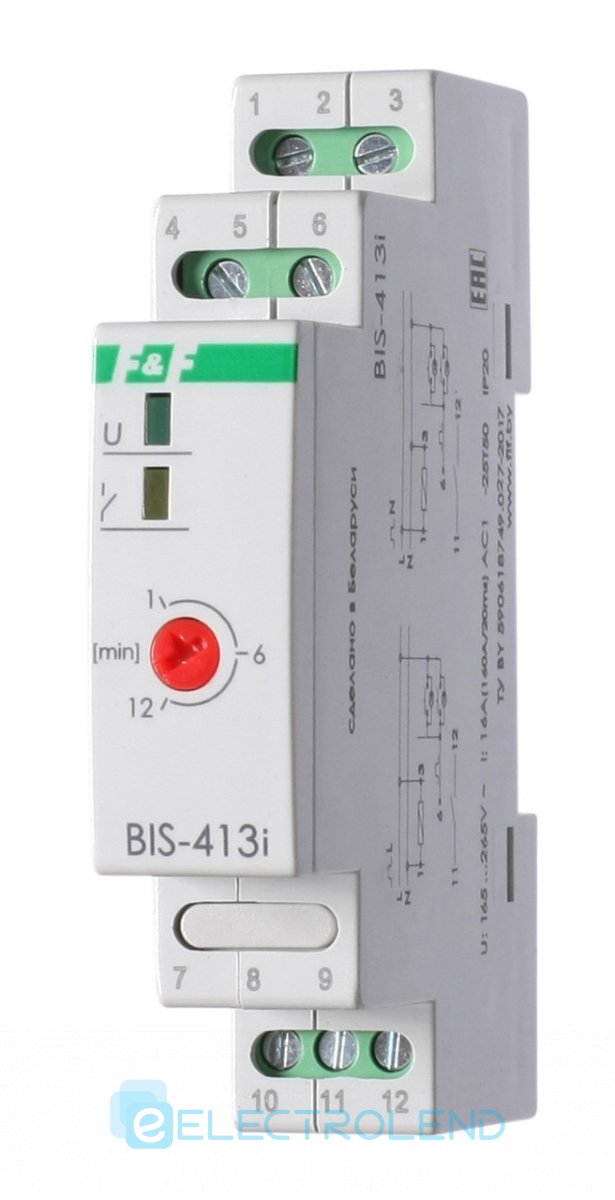

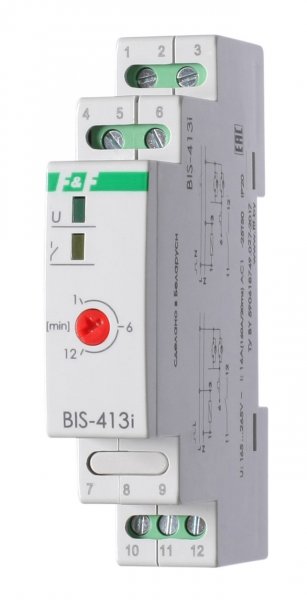

Імпульсне реле BIS-413-LED 16A (160 A/20 мс) 165÷265 AC F&F

Імпульсне реле BIS-413-LED 16A (160 A/20 мс) 165÷265 AC F&F

Відмітні особливості реле:

Комутація навантаження з великим пусковим струмом – 160А/20мс. Таймер затримки вимкнення.

Призначення
Призначене для керування однією навантаженням, включення/вимикання освітлення, електроустановки і т. п. з декількох місць вимикачами кнопкового типу, паралельно з'єднаними між собою. Таймер часу реле забезпечує вимикання навантаження через настроюється інтервал часу в діапазоні від 1 до 12 хвилин.

Особливості
- таймер часу з регульованою затримкою вимикання в інтервалі від 1 до 12 хвилин;
- немає пам'яті контактів;
- можливе підключення вимикачів кнопкового типу з підсвічуванням;
- максимальний струм навантаження 16 А, короткочасна комутація навантаження з великим пусковим струмом (160А/20мс);

Область застосування
Освітлення прохідних приміщень: довгих коридорів, сходових маршів і т. д., управління включенням/виключенням електроустановки, де потрібно затримка вимкнення в межах певного інтервалу часу.

Принцип роботи
Увімкнення або вимкнення навантаження здійснюється подачею електричного імпульсу на вхід керування реле замиканням будь-якого з вимикачів кнопкового типу, паралельно з'єднаних між собою. Вимкнення навантаження відбудеться після чергового замикання одного з вимикачів, або по закінченні часу виключення, встановленого перемикачем на корпусі реле в інтервалі від 1 до 12 хвилин.

Технічні характеристики

Діаграма

Схема підключення
