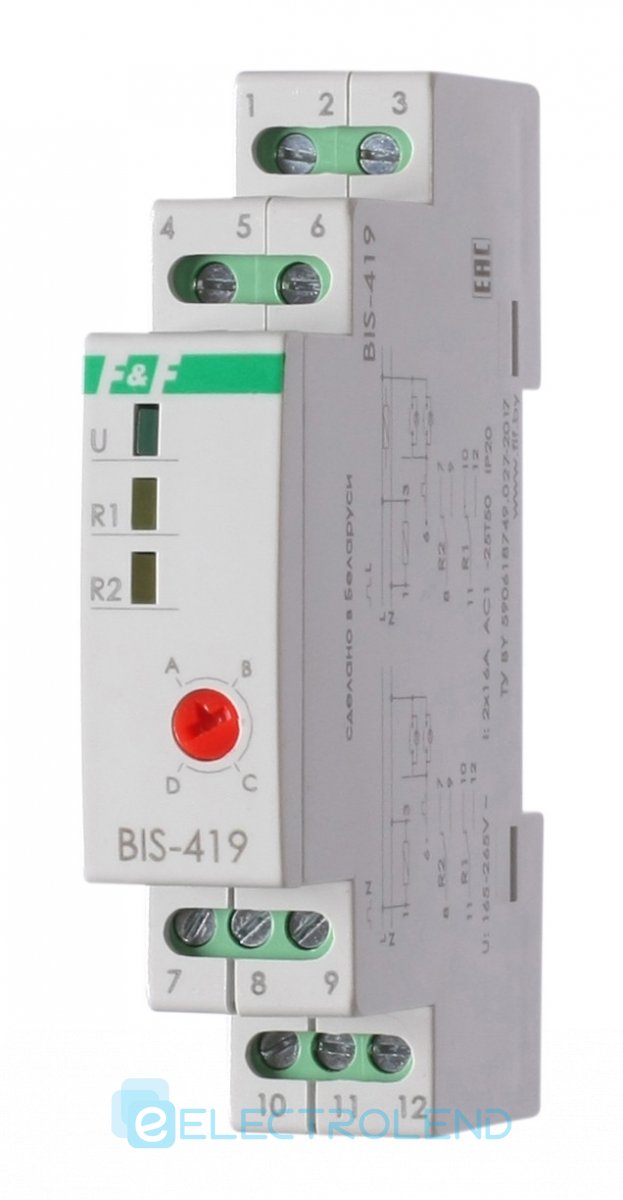

Імпульсне Реле BIS-419 16А 165÷265 AC F&F

Імпульсне Реле BIS-419 16А 165÷265 AC F&F

Відмітні особливості реле:

Максимальний струм навантаження 2х16 А.

Призначення
Призначений для керування двома навантаженнями по одному керуючому входу, включення/вимикання освітлення, електроустановок і т. п. з декількох місць вимикачами кнопкового типу, паралельно з'єднаними між собою.

Особливості
- два виконавчих реле;
- гальванічна розв'язка між виконавчими реле (сухий контакт) і ланцюгом живлення;
- послідовне управління навантаженням;
- немає пам'яті контактів;
- можливе підключення вимикачів кнопкового типу з підсвічуванням;
- максимальний струм навантаження 2х16 А.

Область застосування
Освітлення прохідних приміщень: довгих коридорів, сходових маршів і т. д. (включення на вході, вимикання на виході), управління включенням/ виключенням електроустановок.

Принцип роботи
Увімкнення або вимкнення навантаження здійснюється подачею електричного імпульсу на вхід керування реле замиканням будь-якого з вимикачів кнопкового типу, паралельно з'єднаних між собою. Забезпечує управління двома навантаженнями. Працює в одному з 4-х режимів - A, B, C, D, які визначають послідовність управління навантаженням. Вибір режиму роботи здійснюється установкою перемикача на корпусі реле у відповідне положення. Управління навантаженням здійснюється будь-яким із вимикачів кнопкового типу, паралельно з'єднаних між собою.
Функція А
Особливістю функції А є круговий послідовне включення навантаження. Перше натискання: навантаження Rн 1 включено навантаження Rн 2 вимкнена. Друге натискання: навантаження Rн 1 вимкнена, навантаження Rн 2 включена. Третє натиснення: включені обидві навантаження Rн 1 і Rн 2. Четверте натискання: вимкнені обидві навантаження Rн 1 і Rн 2.
Цикл роботи реле завершено, наступне натискання включить реле як при першому натисканні.
Функція
Особливістю функції є можливість вимикання навантаження шляхом утримування клавіші вимикача в натиснутому стані більше 2 секунд, або у разі перевищення паузи між натисканнями на вимикач більш ніж на 5 секунд. При повторному натисканні відбудеться включення реле згідно попереднього стану, в якому воно перебувало до виключення. Перше натискання: навантаження Rн 1 включено навантаження Rн 2 вимкнена. Друге натискання (тимчасова затримка між першим і другим натисканням не перевищує 5 секунд): навантаження Rн 1 вимкнена, навантаження Rн 2 включена. Третє натиснення (тимчасова затримка між другим і третім натисканням не перевищує 5 секунд): включаються обидві навантаження Rн 1 і Rн 2. Цикл роботи реле завершено, наступне натискання включить реле як при першому натисканні.
Функція C
Особливістю функції є можливість почергового управління двома навантаженнями. Включається або навантаження Rн 1, або навантаження Rн 2, або все навантаження вимкнені. Одночасне включення двох навантажень виключено. Перше натискання: навантаження Rн 1 включено навантаження Rн 2 вимкнена. Друге натискання: навантаження Rн 1 вимкнена, навантаження Rн 2 включена. Третє натиснення: вимкнені обидві навантаження Rн 1 і Rн 2. Цикл роботи реле завершено, наступне натискання включить реле як при першому натисканні.
Функція D
Особливістю функції D є можливість почергового управління двома навантаженнями. Включається або навантаження Rн 1, або навантаження Rн 2. Одночасне включення двох навантажень виключено. Вимкнення навантаження здійснюється шляхом утримування клавіші вимикача в натиснутому стані більше 2 секунд, або у разі перевищення паузи між натисканнями на вимикач більш ніж на 5 секунд. При повторному натисканні відбудеться включення реле згідно попереднього стану, в якому воно перебувало до виключення. Перше натискання: навантаження Rн 1 включено навантаження Rн 2 вимкнена. Друге натискання (тимчасова затримка між першим і другим натисканням не перевищує 5 секунд): навантаження Rн 1 вимкнена, навантаження Rн 2 включена. Цикл роботи реле завершено, наступне натискання включить реле як при першому натисканні.

Технічні характеристики

Схема підключення

Діаграма

Характеристики та комплектація товару можуть змінюватися виробником без попереднього повідомлення.
