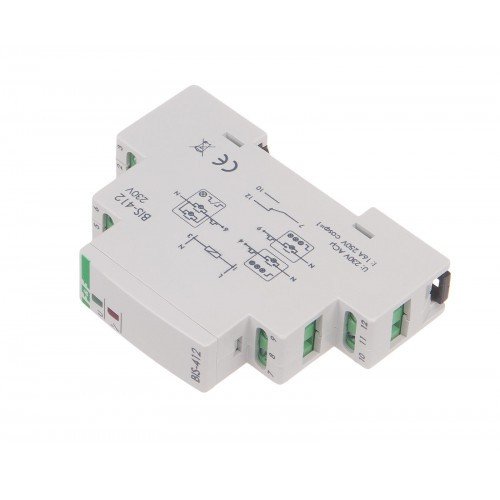

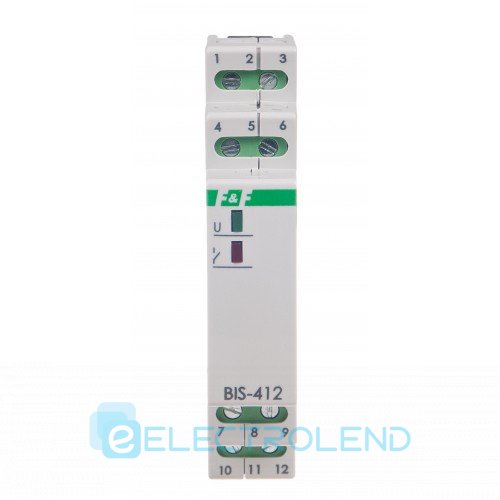

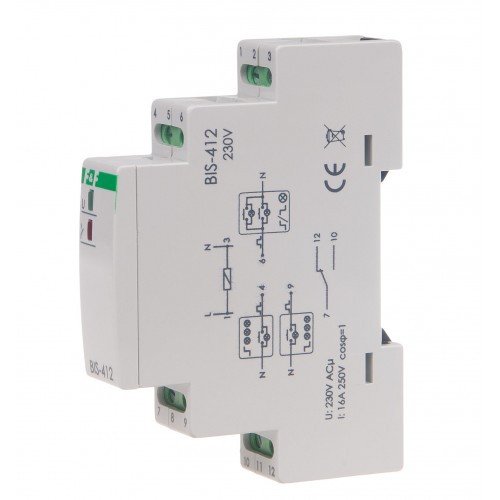

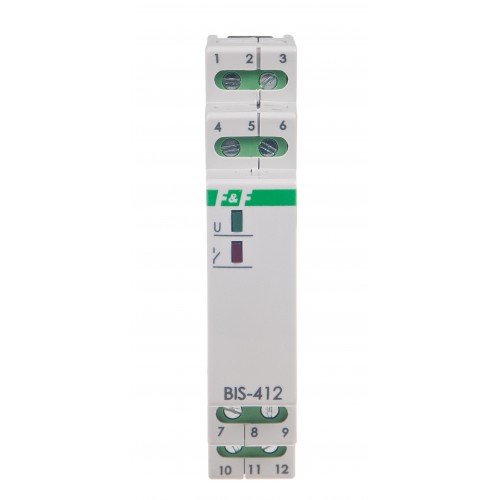

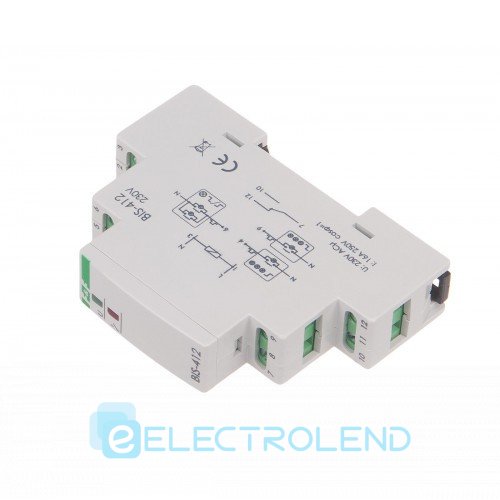

Імпульсне Реле групове BIS-412M-LED 220В 16A F&F F&F

Імпульсне Реле групове BIS-412M-LED 220В 16A F&F F&F



Напруга живлення 230 В АС, групове (готельне), 16 А, з пам'яттю стану контактів, захист від пускового струму.

Призначення: реле імпульсне групове (готельне) BIS-412 призначене для роботи в групі.

Дія: одне реле BIS-412 дозволяє вмикати і вимикати навантаження при послідовному імпульсі, що може бути спричинений натисканням на однопозиційний вимикач. Групова схема дозволяє одним натиском вімкнути і вимкнути навантаження як в окремо взятій групі, так і всіх споживачів. На піктограмах та схемах: ЗВ - задіяти всі, ВВ - вимкнути всі, ЗО - задіяти окреме імпульсне реле.

Зауваження: BIS-412 може працювати з однопозиційними вимикачами з неоновою підсвіткою.





BIS-412 виконується в наступних версіях:

• BIS-412-230 V - базова модель з одним реле 16 A;
• BIS-412-LED-230 V – з захистом контактів від великих пусових струмів. Таими як: лампи LED, лампи ESL, трансформатори електронні, розрядні лампи і т.д..;
• BIS-412M-230 V – з пам’яттю стану контактів. Після пропадання напруги живлення реле, та повторній появі напруги живлення, контакти реле повернуться до положення в якому вони були до пропадання напруги живлення;
• BIS-412M-LED-230 V - з захистом контактів від великих пусових струмів та з пам’яттю стану контактів.

Характеристики:
Напруга живлення	165÷265 В AC
Максимальний струм навантаження AC-1	16 A
Захист від пускових струмів	ТАК
Затримка спрацювання включення	0,1 – 0,2 с
Споживана потужність	0,8 Вт
Підключення	Затискачі гвинтові 2,5 мм^2
Затримка виключення	НІ
Робота з вимикачами з підсвіткою	ТАК
Центральне керування	ТАК
Пам'ять стану контактів	ТАК
Струм керуючого імпульсу	1 мА
Кількість каналів	1
Радіокерування	НІ
Розмір	1 модуль типу S (17,5 мм)
Монтаж	На DIN-рейку 35 мм
Діапазон робочих температур	Від -25°С до +50°С
Ступінь захисту	IP20
Гарантія	24 місяці
Виробник	F&F
Країна виробник	Польща





Схема підключення:

Групова схема підключення:
