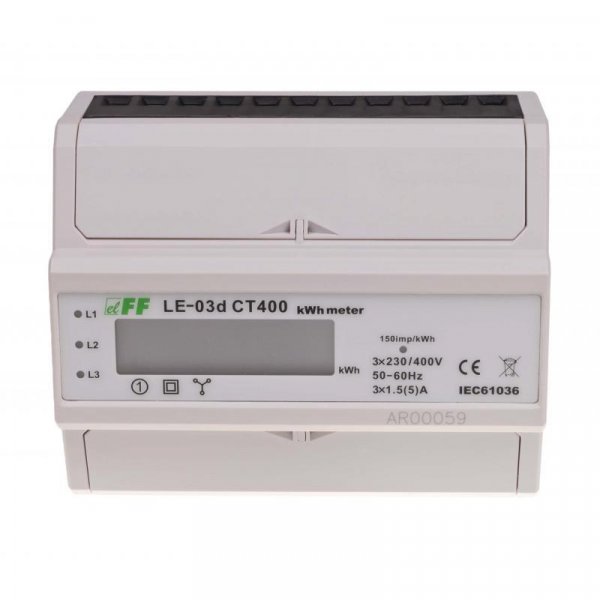

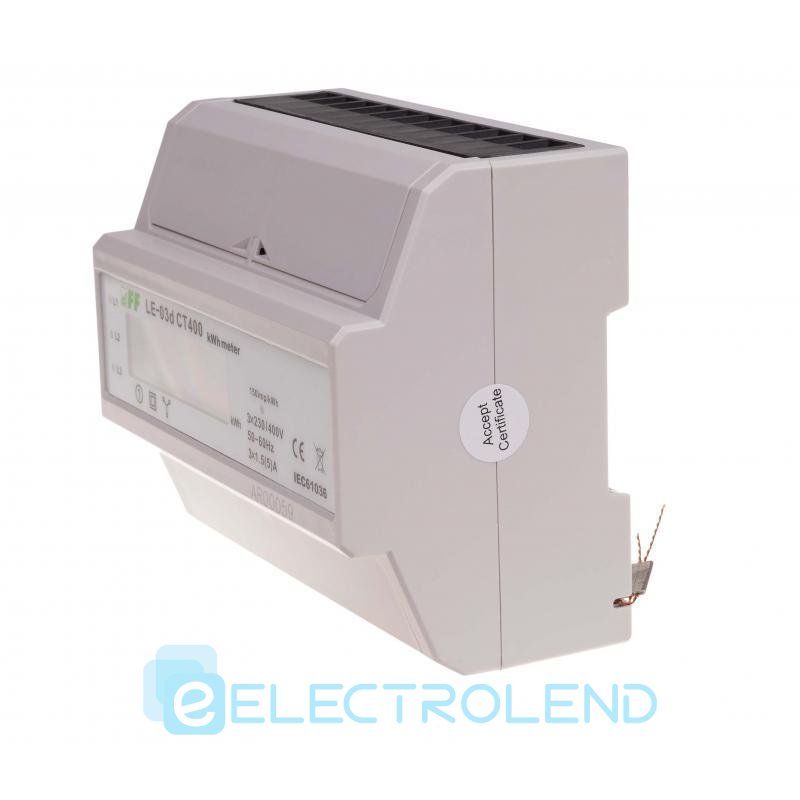

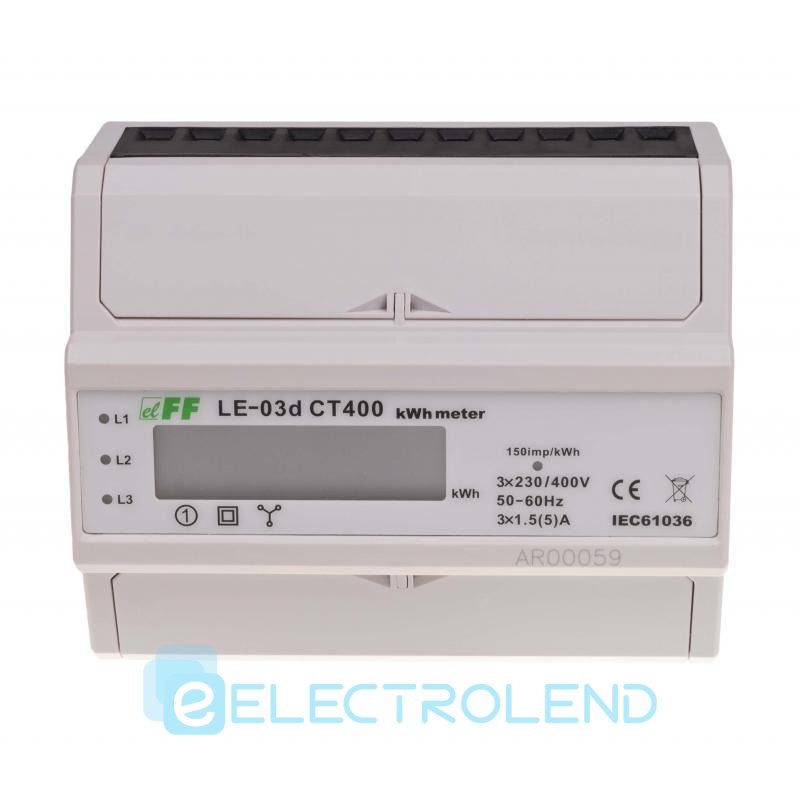

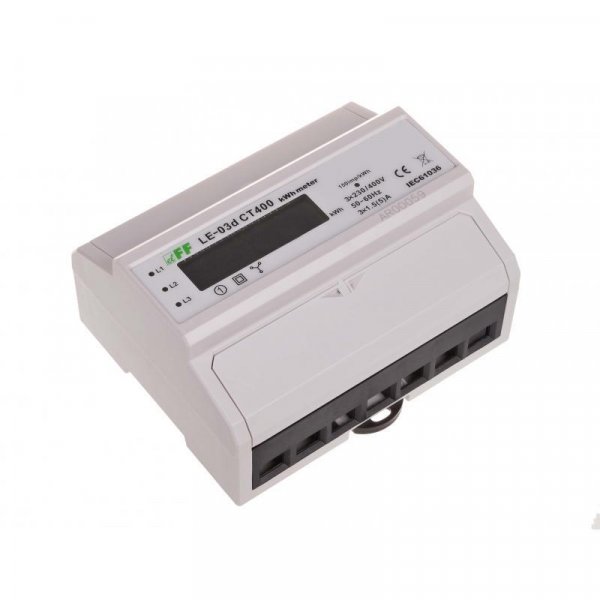

Лічильник електроенергії трифазний LЕ-03d CT400 5(400)A F&F

Лічильник електроенергії трифазний LЕ-03d CT400 5(400)A F&F

Джерело живлення: 3x230 AC, 50/60 Гц. Дисплей: LCD (кількість цифр 7). Струм: 5 (400) А. Мінімальний струм: 0,04 А. Монтаж на рейку 35 мм Ширина: 122 мм.

Трифазний. Для напів непрямого вимірювання. Струм 400А.

Мета:

LE-03 CT - это статические (электронные) счетчики электроэнергии с калибровкой, используемые в качестве подметров для измерения трехфазного переменного тока в полупрямой системе.
Счетчики предназначены для работы с трансформаторами тока со вторичным током 5А. Максимальный измеренный ток системы определяется значением первичного тока используемого трансформатора тока. При использовании трансформаторов с выделенными параметрами счетчики показывают фактическую стоимость электроэнергии, собранной системой.

действие:

Специальная электронная система под воздействием протекающего тока и приложенного напряжения в каждой фазе генерирует импульсы в количестве, пропорциональном потребляемой электроэнергии в этой фазе. Потребляемая мощность в фазе указывается миганием соответствующего светодиода (L1, L2, L3). Сумма импульсов от трех фаз сигнализируется мигающим светодиодом (300 имп / кВтч), который преобразуется в энергию, собранную во всей трехфазной системе, и ее значение отображается на сегментном ЖК-дисплее.

Счетчик имеет импульсный выход SO + - SO-. Это позволяет подключать другое импульсное устройство считывания (SO) импульсов, генерируемых счетчиком. Для правильной работы измерителя дополнительное устройство не требуется.

Счетчик имеет опцию герметизации крышек входных и выходных клемм, что делает невозможным обход расходомера.

Технические характеристики:

• Тип трансформатора 400 / 5А
• опорное напряжение 3 × 230 + N
• 3 × 1,5 А базовый ток
• максимальный ток 3 × 5А
• минимальный ток 0,04А
• точность измерения в соответствии с IEC61036 класс 1
• Диапазон индикации счетчика 0 ÷ 9999999кВтч
• постоянный числитель (3.33Wh / imp) 300imp / kWh
• 4 × світлодіодна червона сигналізація
• імпульсний вихід SO + SO - відкритий колектор
• напруга з'єднання SO + SO- <30 В пост. струму = "" p = "">
• струм підключення SO + SO- <27 мА p = "">
• постійна SO + SO- (3,33 Втч / імп) 300 імп / квтг
• час імпульсу SO + SO - 90мсек
• власний витратомір <10 ВА; <2w p = "">
• Ступінь захисту IP20
• робоча температура -20 ÷ + 50 ° С
• підключення 25 мм2 гвинтові клеми
• розміри 7 модулів (122 мм)
• Монтаж на рейку 35 мм

Характеристики та комплектація товару можуть змінюватися виробником без попереднього повідомлення.
