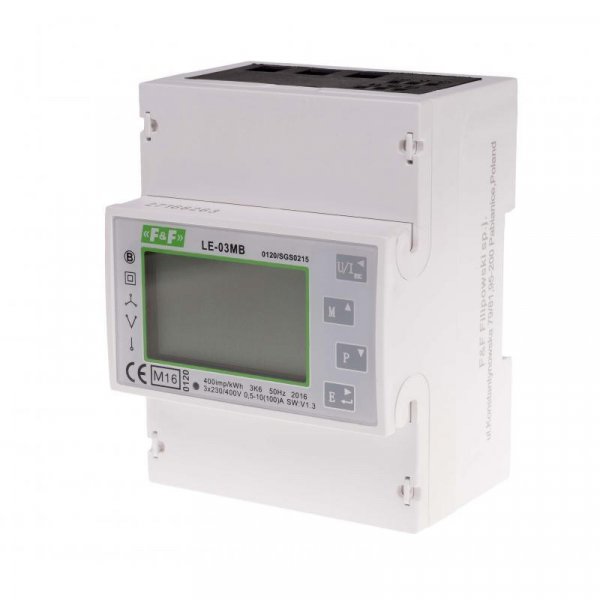

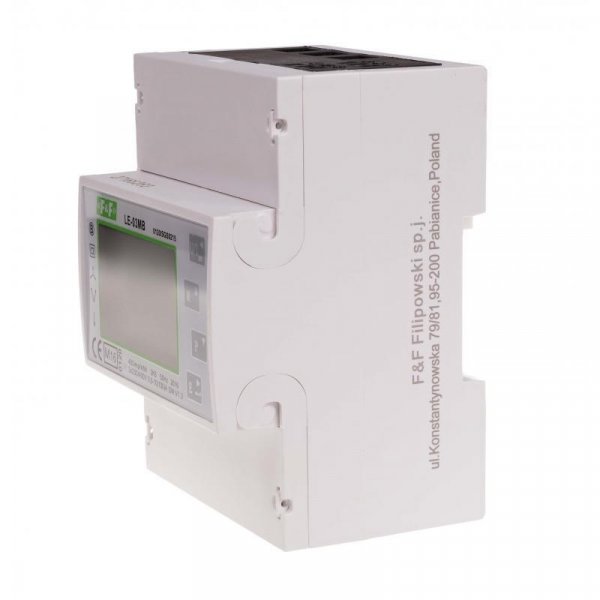

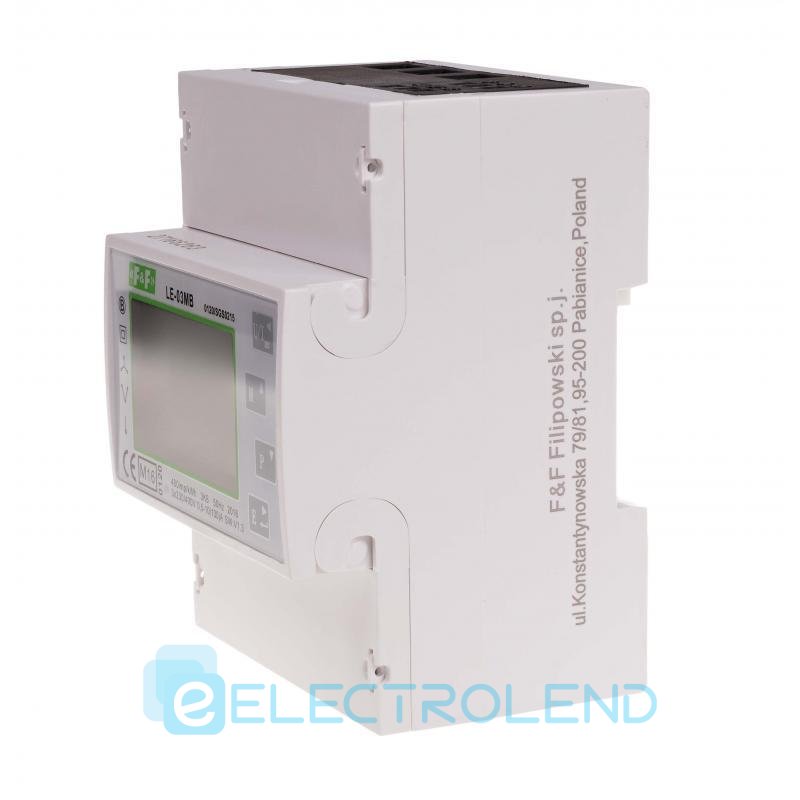

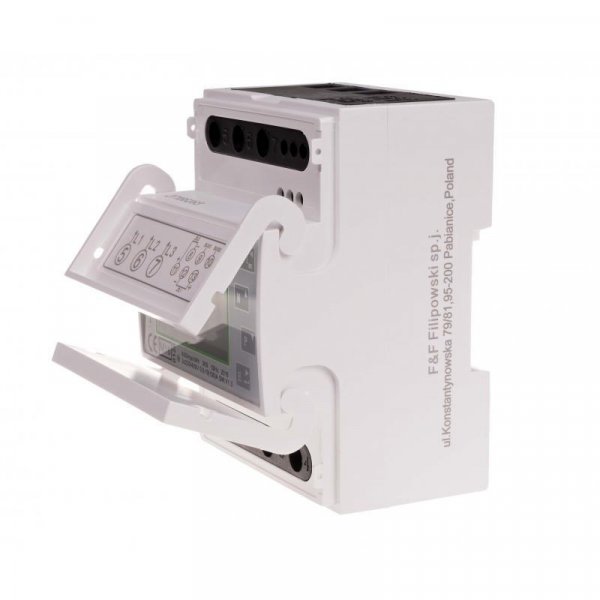

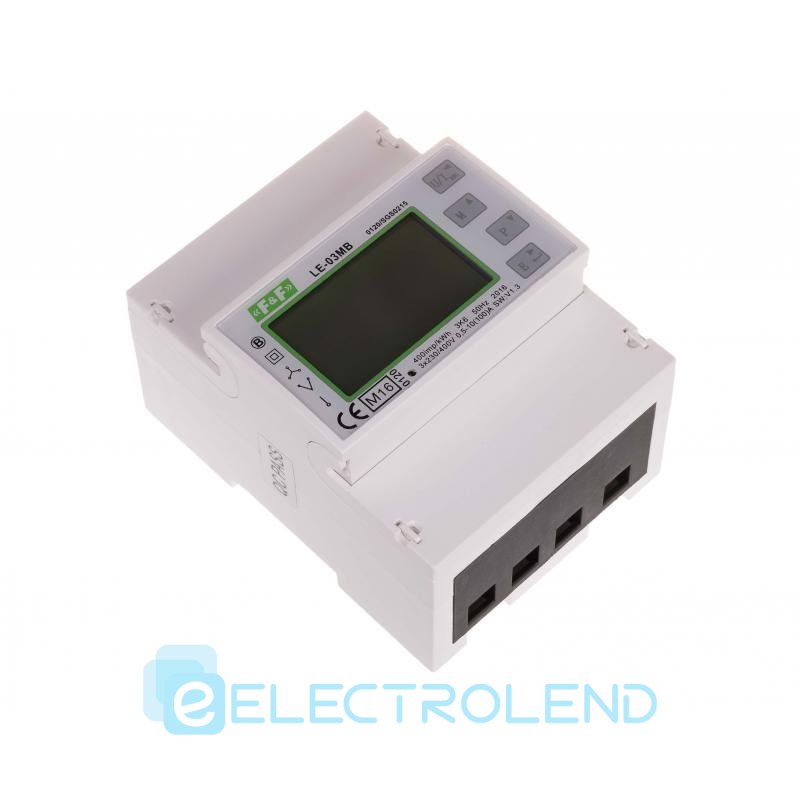

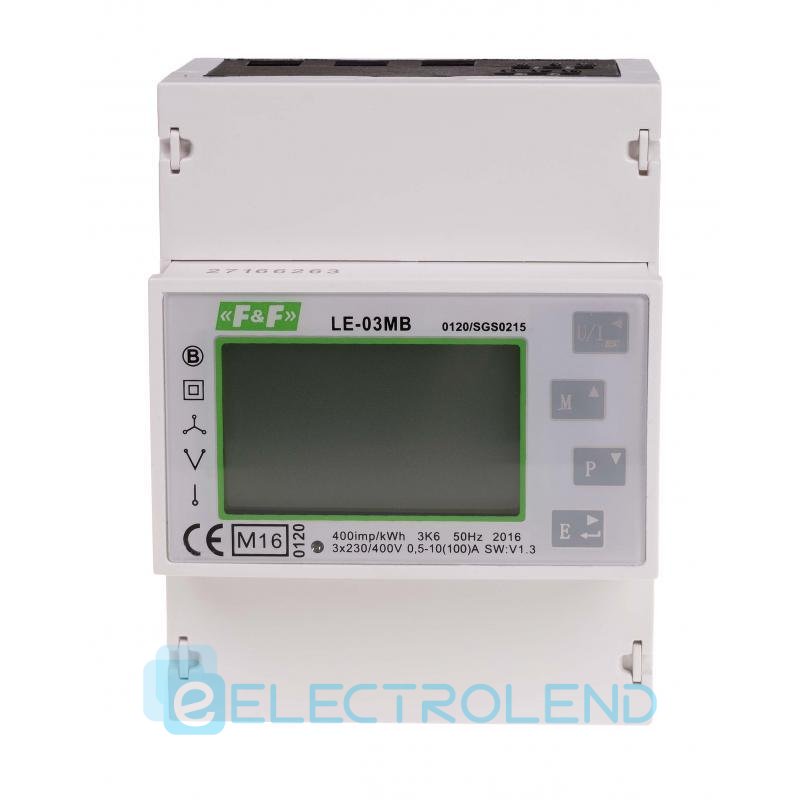

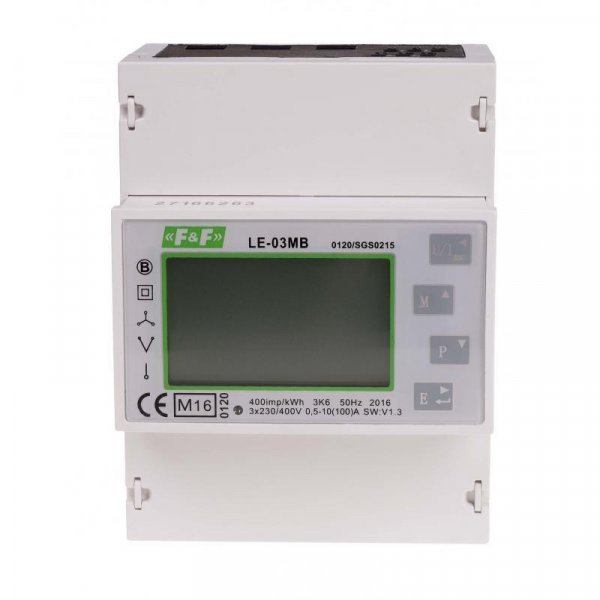

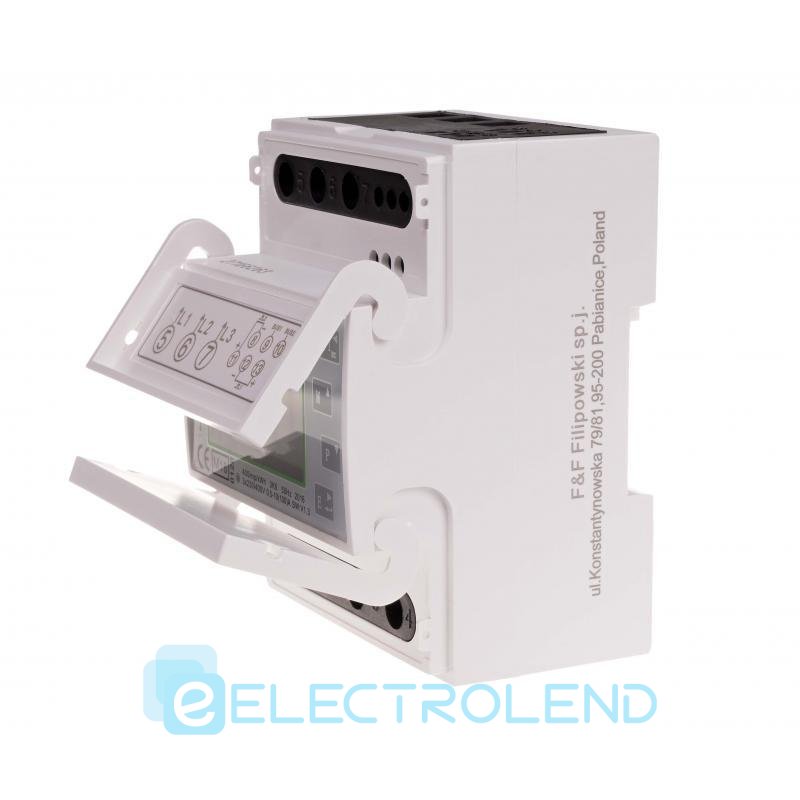

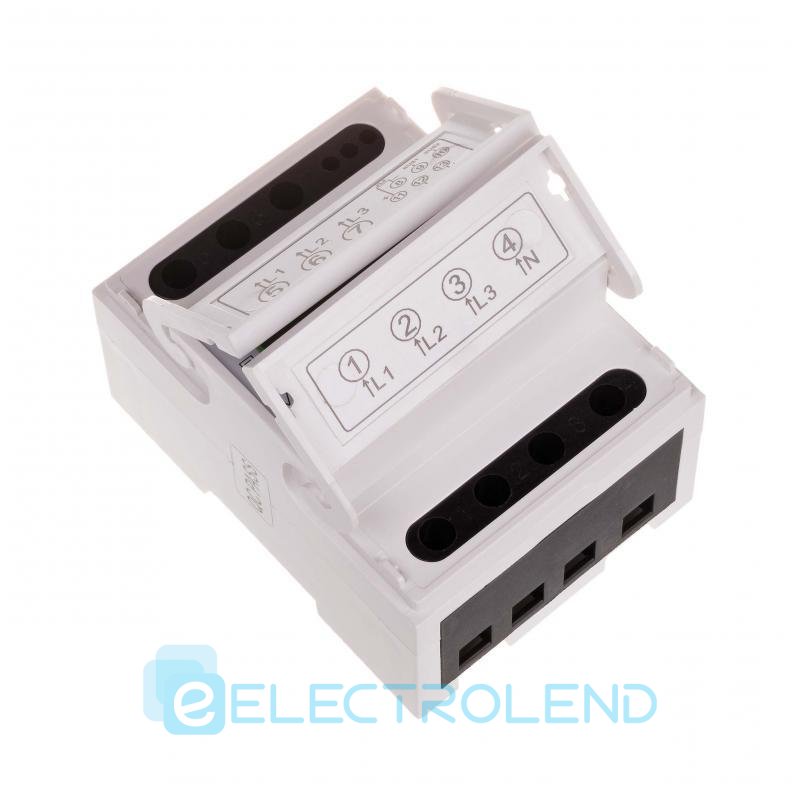

Счетчик электроэнергии трехфазный LЕ-03MВ c M-BUS 100(5)А F&F

Счетчик электроэнергии трехфазный LЕ-03MВ c M-BUS, 100(5)А F&F

Электропитание: 3 × 230 / 400В + N. Дисплей: ЖК. Ток: 10 (100) А. Минимальный ток: 0,04А. Монтаж на рейку 35 мм. Ширина: 76 мм.

Двунаправленный счетчик с портом и протоколом M-Bus.

судьба

LE-03MB - это статический (электронный) калиброванный счетчик электроэнергии с однофазным или трехфазным переменным током в системе постоянного тока. Используется для индикации и регистрации собранной электроэнергии и параметров электросети с возможностью удаленного считывания показаний по стандартной проводной сети M-Bus. Настройка счетчика осуществляется через меню конфигурации, доступное с передней панели, и через коммуникационный порт в соответствии с функциями программирования M-Bus.

функции

• 3-фазный
• двусторонний (4 квадранта)
• прямое измерение 100 А
• Индикация кВт / ч (загружено / предоставлено)
• индикация параметров сети
• совместимость с MID
• порт и протокол M-Bus
• импульсный выход СО
• многофункциональный ЖК-дисплей с подсветкой
• защита конфигурации пароля с помощью пароля

Измеренные значения

• Активная энергия собрана / доставлена ​​AE + / AE- [кВтч]
• Energia bierna pobrana / oddane RE + / RE- [кварх]
• Напряжения напряжения U1, U2, U3 [V]
• Фазные токи I1, I2, I3 [A]
• Частота F [Гц]
• Активная мощность P [Вт]
• Реактивная мощность Q [вар]
• Кажущаяся сила S [VA]
• Коэффициент мощности cosφ
• Гармоничный THD
• Спрос на электроэнергию и электричество

Технические характеристики

• опорное напряжение 3 × 230 / 400В + N
• базовый ток * 0,5 ÷ 10А
• максимальный ток * 100А
• измеренный минимальный ток * 0,04А
• измеренное напряжение
•    LN 100 ÷ 289 В переменного тока
•    LL 173 ÷ 500 В переменного тока
• точность измерения (согласно IEC61036), класс 1
• перегрузка 30 × Lmax / 10 мс
• Изоляция 4кВ / 1мин; 6 кВ / 1 мкс
• собственный расходомер <10 ВА; <2W
• Диапазон индикации счетчика 0 ÷ 99999,99 кВтч
• постоянная числителя составляет кВтч 0,01, 0,1, 10, 100 имп / кВтч
• постоянный кварх метр 0,01, 0,1, 10, 100 имп / квар
• 2 × светодиодный считывающий сигнал
• импульсный выход кВтч / кварч открытый коллектор
• напряжение подключения кВт / ч <30 В пост.
• ток подключения кВтч / кварч <27 мА
• время импульса кВтч / кварч 60, 100, 200 мс
• Порт M-Bus
• Протокол связи M-Bus
• рабочая температура -20 ÷ 55 ° С
• подключение 25 мм² винтовые клеммы
• размеры 4.5 модуля (76мм)
• крепление на рейку TH-35 мм
• Степень защиты IP51

*) Базовый ток - определяет текущее значение, при котором процент ошибок измерения близок к нулю. Если ток, протекающий через счетчик, больше базового, то ошибка измерения имеет отрицательный знак, что работает в пользу плательщика за электроэнергию. Однако если ток, протекающий через счетчик, меньше, чем базовый, то процентная погрешность измерения имеет положительный знак, что работает в ущерб плательщику электричества. Приведенные выше утверждения являются результатом метрологических характеристик (процентная погрешность измерения как функция тока), прилагаемых к инструкции по эксплуатации счетчика электроэнергии. Очевидно, что счетчик правильно измеряет электричество с точностью до класса счетчика во всем диапазоне измерений.

Максимальный ток - это максимальный ток, который мы можем постоянно заряжать электросчетчиком.

Минимальный ток - минимальное значение тока нагрузки, которое измеритель обнаруживает и регистрирует.

Маркировка на устройстве: 5 (100) А - позиция 1 (перед скобками): основной ток 5А; пункт 2 (в скобках): максимальный ток 100А.
