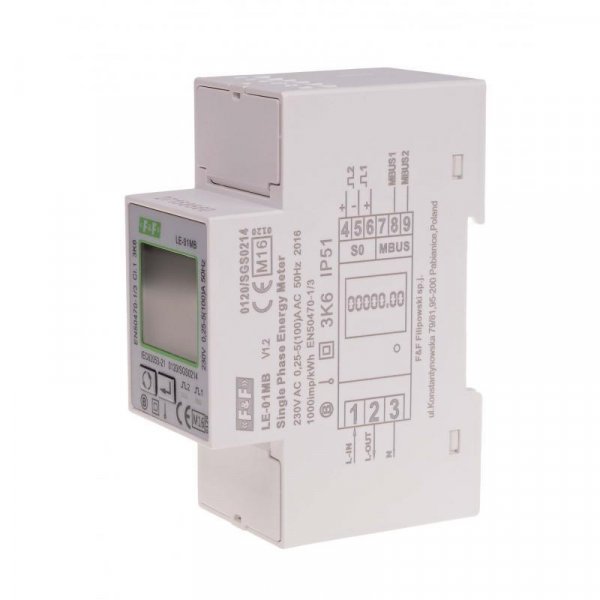

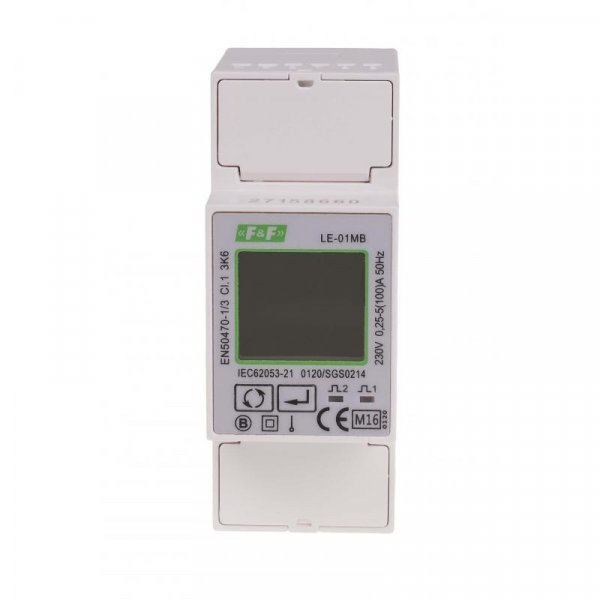

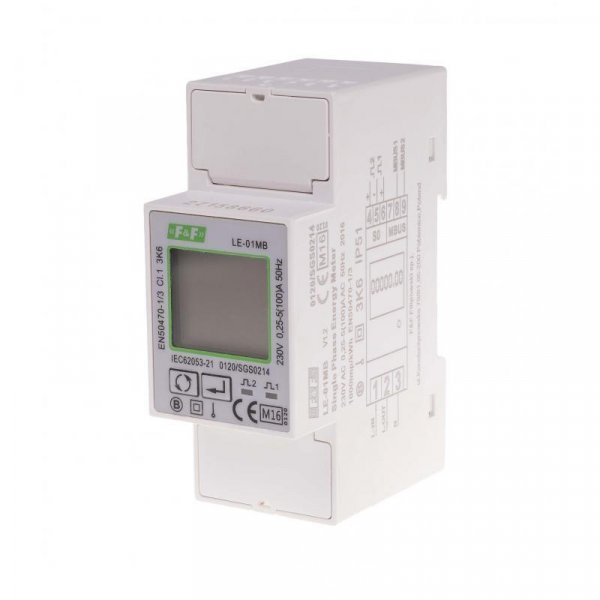

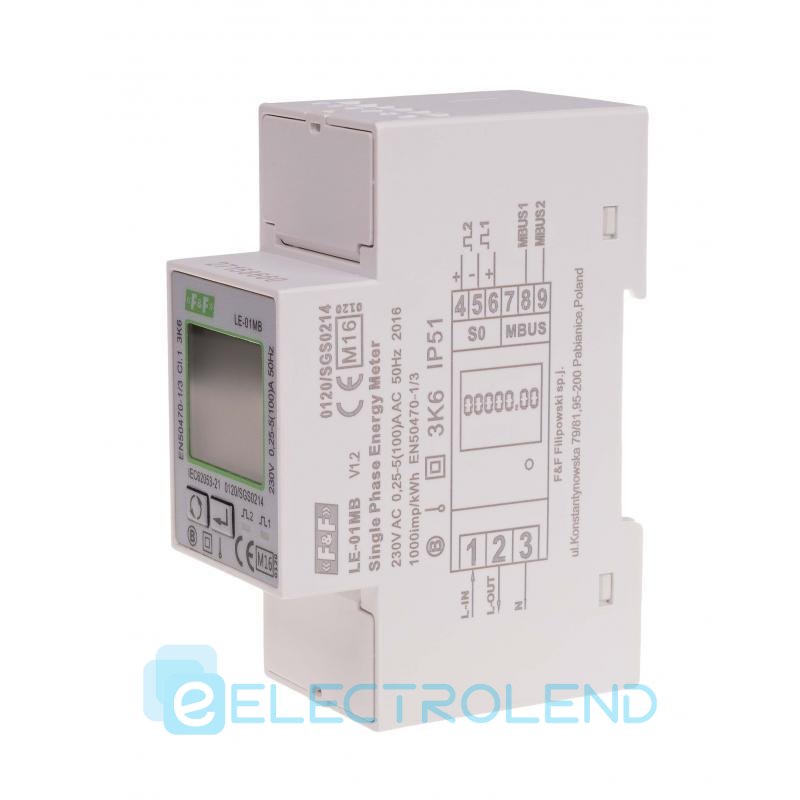

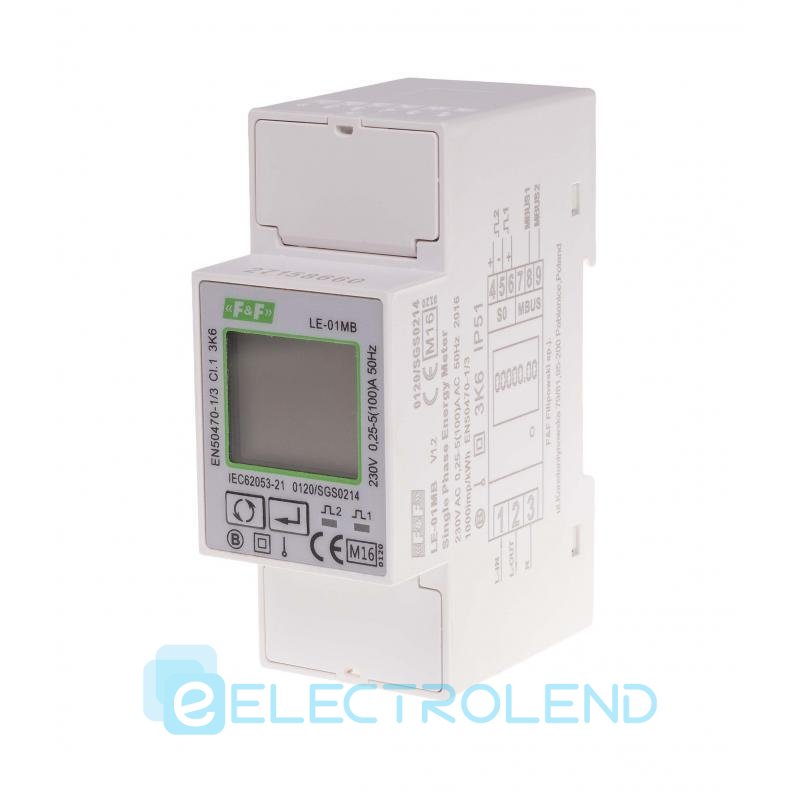

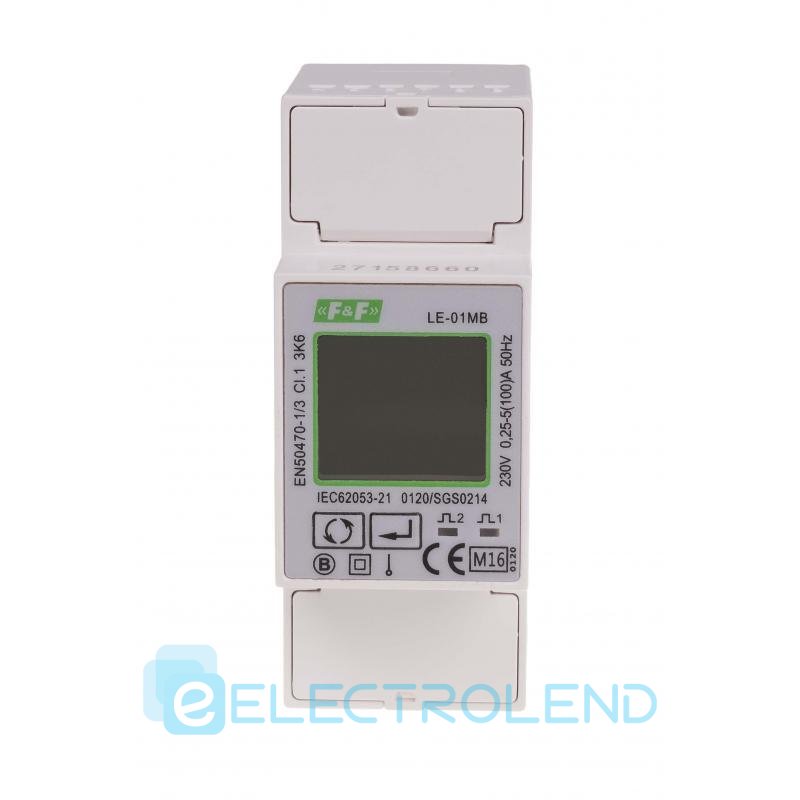

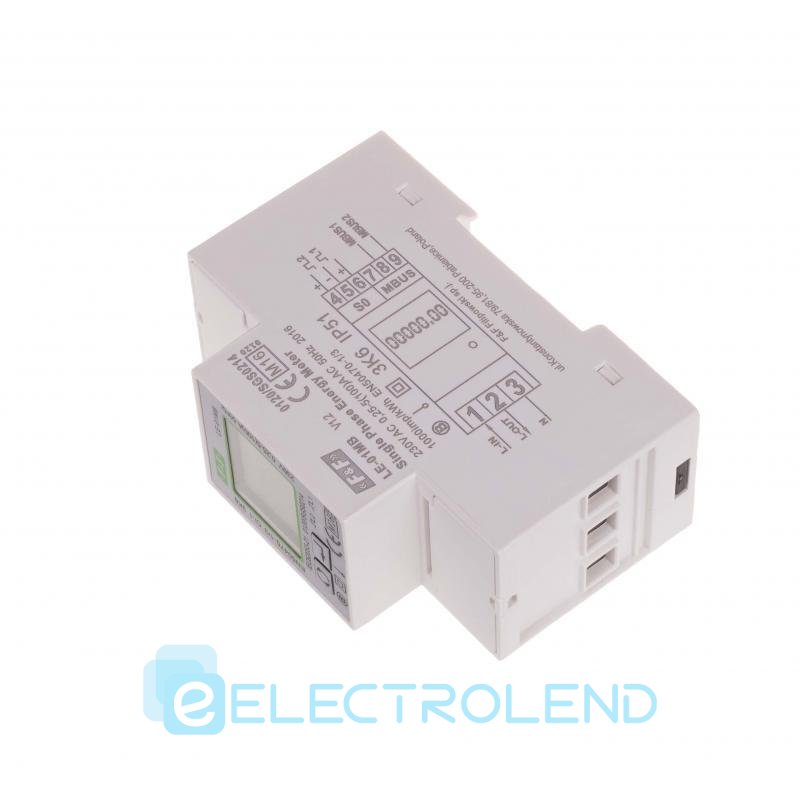

Лічильник електроенергії однофазний LЕ-01MB c M-BUS RTU F&F

Лічильник електроенергії однофазний LЕ-01MB c M-BUS RTU F&F



Однофазний, двонаправлений, лічильник електричної енергії та параметрів мережі, згідно з директивою MID, інтерфейс M-Bus.

LE-01MB - це електронний лічильник електричної енергії змінного струму однофазній в системі. Служить для індикації і реєстрації, взятої електричної енергії, а також параметрів мережі з можливістю дистанційного зчитування показань через дротову мережу стандарту M-Bus. Налаштування лічильника відбувається через меню налаштувань, доступне з передньої панелі і через комунікаційний порт у відповідності з програмними функціями M-Bus.



Характеристики:
Напруга живлення	3 x 400 V+N
Максимальний струм навантаження	100 А
Тип	однофазний
Підключення	затискачі гвинтові 1,5 мм2
Напруга підключення SO+ SO-	макс. 30 V DC
Струм підключення SO+ SO-	макс. 27 ма
Час імпульсу SO+ SO-	60, 100, 200 мс
Точність вимірювань	у відповідності з IEC61036 клас 1
Струм базовий	5 А
Мінімальний струм вимірювання	0,02 А
Споживання лічильника	10 ВА; 2 В
Діапазон показів лічильника	0÷99999,99 квт * год
Індикація зчитування	2 x LED
Імпульсний вихід	відкритий колектор
Протокол зв'язку	M-Bus
Порти	M-Bus
Стійкість до перевантажень	30×lmax/10 мс
Ізоляція	4 кв/1 хв.; 6 кв/1 мкс
Розмір	2 модуля (35 мм)
Монтаж	на din-рейці 35 мм
Діапазон робочих температур	-20÷55°C
Ступінь захисту	ip51
Гарантія	24 місяці
Виробник	F&F



Однофазний лічильник споживання активної і реактивної енергії, з портом і протоколом M-Bus.

доля

LE-01MB - це статичний (електронний) калібрований лічильник електроенергії з однофазним змінним струмом в системі постійного струму. Используется для индикации и регистрации собранной электроэнергии и параметров электросети с возможностью удаленного считывания показаний по стандартной проводной сети M-Bus. Настройка счетчика осуществляется через меню конфигурации, доступное с передней панели, и через коммуникационный порт в соответствии с функциями программирования M-Bus.

функции

• 1-фазный
• двусторонний (4 квадранта)
• прямое измерение 100 А
• Индикация кВт / ч (загружено / предоставлено)
• индикация параметров сети
• совместимость с MID
• Протокол M-Bus
• импульсный выход СО
• многофункциональный ЖК-дисплей с подсветкой
• захист конфігурації пароля за допомогою пароля

Виміряні значення

• Активна енергія зібрана / доставлена AE + / AE- [квтг]
• Energia bierna pobrana / oddane RE + / RE- [кварх]
• Напруги напруги U1, U2, U3 [V]
• Фазні струми I1, I2, I3 [A]
• Частота F [Гц]
• Активна потужність P [Вт]
• Реактивна потужність Q [опції]
• Уявна сила S [VA]
• Коефіцієнт потужності cosφ
• Попит на владу

Технічні характеристики

• опорне напруга 3 × 230 / 400В + N
• базовий струм * 0,25 ÷ 5А
• максимальний струм * 100А
• мінімальний струм * 0,02 А
• виміряна напруга 176 ÷ 276 В змінного струму
• точність вимірювання (згідно IEC61036), клас 1
• перевантаження 30 × Lmax / 10 мс
• Ізоляція 4кВ / 1хв; 6 кВ / 1 мкс
• власний витратомір <10 ВА; <2W
• Діапазон індикації лічильника 0 ÷ 99999,99 квтг
• постійний метр квтг 1, 10, 100, 1000 імп / квтг
• постійний метр кварх 1, 10, 100, 1000 імп / квар
• 2 × світлодіодний зчитує сигнал
• імпульсний вихід квтг / кварч відкритий колектор
• напруга підключення кВт / год <30 В пост.
• струм підключення квтг / кварч <27 мА
• час імпульсу квтг / кварч 60, 100, 200 мс
• Порт M-Bus
• Протокол зв'язку M-Bus
• робоча температура -20 ÷ 55 ° С
• гвинтові клеми 16 мм2
• розміри 2 модуля (35мм)
• кріплення на рейку TH-35 мм
• Ступінь захисту IP51



*) Базовий струм - визначає поточне значення, при якому відсоток помилок вимірювання близький до нуля. Якщо струм, що протікає через лічильник, більше базового, то помилка вимірювання має негативний знак, що працює на користь платника за електроенергію. Однак якщо струм, що протікає через лічильник, менше, ніж базовий, то процентна похибка вимірювання має позитивний знак, що працює в збиток платнику електрики. Приведенные выше утверждения являются результатом метрологических характеристик (процентная погрешность измерения как функция тока), прилагаемых к инструкции по эксплуатации счетчика электроэнергии. Очевидно, что счетчик правильно измеряет электричество с точностью до класса счетчика во всем диапазоне измерений.

Максимальный ток - это максимальный ток, который мы можем постоянно заряжать электросчетчиком.

Минимальный ток - минимальное значение тока нагрузки, которое измеритель обнаруживает и регистрирует.

Маркировка на устройстве: 5 (100) А - позиция 1 (перед скобками): основной ток 5А; пункт 2 (в дужках): максимальний струм 100А.
