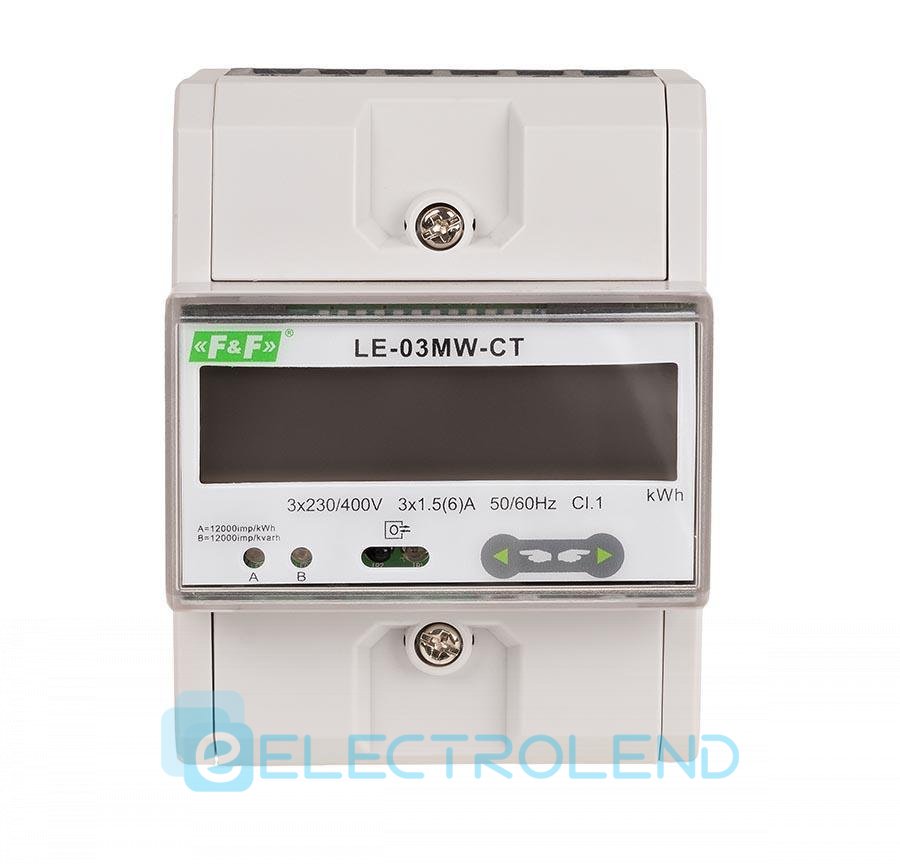

Лічильник електроенергії трифазний LE-03MW CT з MODBUS RTU, RS-485, F&F

Лічильник електроенергії трифазний LE-03MW CT з MODBUS RTU, RS-485, F&F



LE-03MW CT- це електронний 3-фазний лічильник електроенергії. Вимірює витрату енергії в двох напрямках. Призначений для вимірювання споживання енергії, трансформаторного підключення навантаження (пряме підключення до 6А).

Лічильник LE-03MW має вбудований годинник реального часу, що дозволяє вимірювати споживання електроенергії, розділено на різні тарифні зони. Оснащений інтерфейсами зв'язку RS-485 з протоколом Modbus RTU та портом відповідно до стандарту EN62056 (IEC1107), що дозволяє віддалено зчитувати та налаштовувати лічильник.

Послідовний порт RS-485 та протокол зв'язку MODBUS RTU дозволяють використовувати лічильник у віддалених мережах зчитування даних.



Характеристики пристрою:

- 3-фазний та двосторонній лічильник електроенергії;

- трансформаторного підключення (пряме підключення до 6 А);

- вимірювання споживання енергії у чотирьох тарифних зонах;

- вбудований годинник реального часу з резервним акумулятором для переключення тарифних зон;

- режими обліку електроенергії:

  · загальна активна та реактивна енергія,

  · активна та реактивна енергія, поділена на окремі квадранти, 8 гармонограм часу, що поділяють день на тарифні зони;

- можливість розрахунку споживання електроенергії згідно з іншими графіками робочих днів та вихідних днів;

- можливість поділу року на вісім часових періодів - у кожному діапазоні споживання електроенергії (будні, вихідні) можна рахувати за різним графіком;

- вказівка параметрів мережі (напруги, струми, активна потужність, реактивна потужність, повна потужність, коефіцієнт потужності, частота);

- розрахунок споживання електроенергії за індивідуальними тарифами;

- додатковий, обнуляємий, лічильник електроенергії;

- порт RS-485 - дозволяє працювати з системою MeternetPro - для дистанційного зчитування та налаштування лічильника електроенергії;

- протокол Modbus RTU - дозволяє працювати з системою MeternetPro - для дистанційного зчитування та налаштування лічильника електроенергії;

- порт оптичного зв'язку відповідно до EN62056 (IEC1107);

- два імпульсних виходи SO з програмованою кількістю імпульсів на кВт/год/кВАр.

- багатофункціональний дисплей;



Увага!

Лічильник енергії LE-03MW має можливість пломбування кришки входу і виходу.



Безкоштовна сервісна програма LE Config

Завдяки LE Config можна перевірити зчитування обчисленої енергетичної величини та здійснити основні налаштування параметрів лічильника.

LE Config також працює з лічильниками енергії:

LE-01M, LE-03M, LE-03M-CT, LE-01MR, LE-03MP, LE-1MQ, LE-03MQ, LE-03MQ-CT, LE-01MW, LE-03MW-CT

Завантажити тут LE-Config



Характеристики:
Напруга живлення	3×230/400 В+N
Максимальний струм навантаження	6 A
Споживана потужність	10 В; 2 Вт
Підключення	25 мм² гвинтові клеми
Напруга підключення SO+ SO-	Не більше 30 В DС
Струм підключення SO+ SO-	Не більше 27 мА
Час імпульсу SO+ SO-	35 мс
Клас точності	1
Мінімальний струм вимірювання	0,003 A
Діапазон показів лічильника	залежить від коробки передач
Константа	залежить від коробки передач
Імпульсний вихід	відкритий колектор
Протокол зв'язку	MODBUS RTU
Послідовний інтерфейс	RS-485
Вимірювана напруга L-L	173÷500 B AC
Вимірювана напруга L-N	100÷289 B AC
Ізоляція	4 кВ/1 хв.; 6 кВ/1 мкс
Розмір	76×100×65 мм (модулі 4,5 DIN)
Монтаж	на DIN-рейку 35 мм
Діапазон робочих температур	-20÷55°C
Ступінь захисту	IP51
Гарантія	24 місяці
Виробник	F&F
