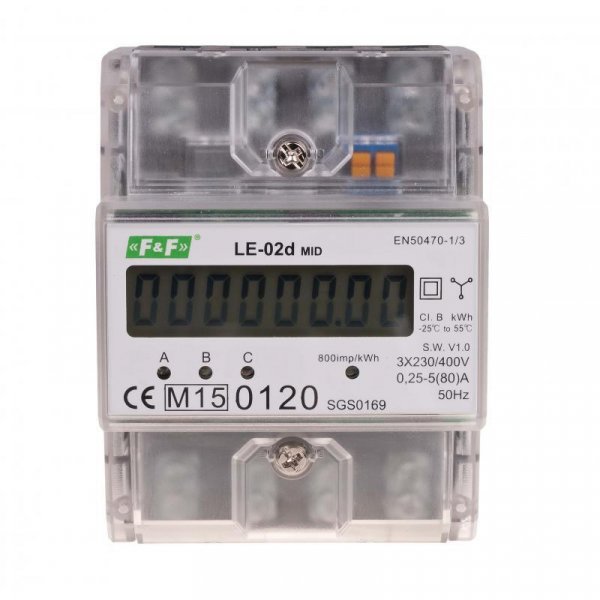

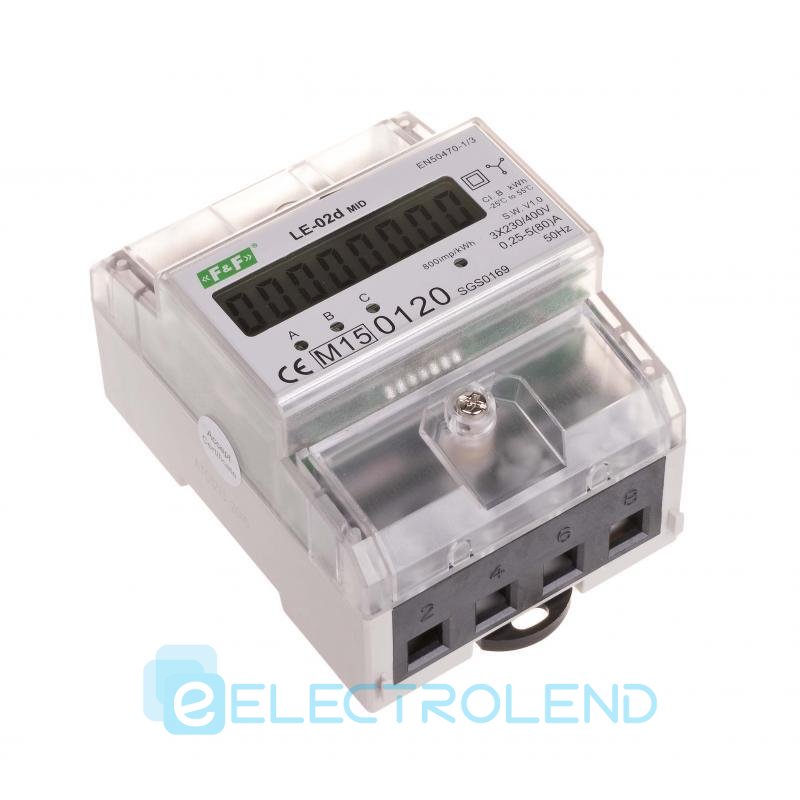

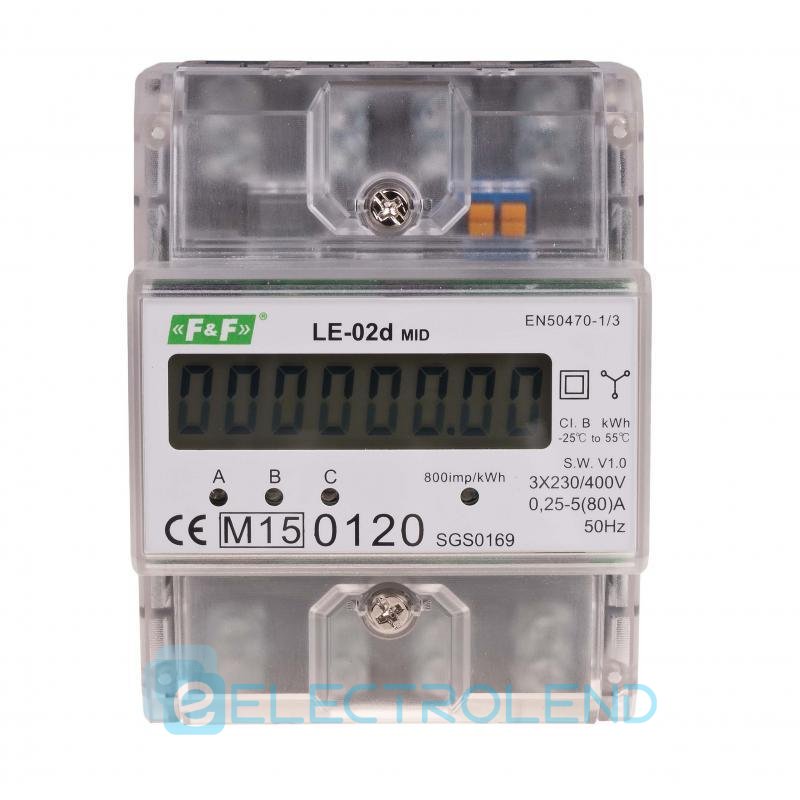

Лічильник електроенергії трифазний LЕ-02d 5(63)А F&F

Лічильник електроенергії трифазний LЕ-02d 5(63)А F&F

Джерело живлення: 3x230 AC, 50/60 Гц. Дисплей: LCD (кількість цифр 6 + 2). Струм: 5 (63) А. Мінімальний струм: 0,04 А. Монтаж на рейку 35 мм Ширина: 75 мм

Електролічильник. Трифазний. Струм 63А.

Мета:

LE-02d є статичним (електронним) каліброваним лічильником електроенергії, який служить субсчетчиком для вимірювання електроенергії трифазного змінного струму в прямій системі.

дія:

Спеціальна електронна система під впливом протікаючого струму і прикладеної напруги в кожній фазі генерує імпульси в кількості, пропорційній споживаної електроенергії в цій фазі. Споживана потужність у фазі вказується миготінням відповідного світлодіода (L1, L2, L3). Сума імпульсів від трьох фаз вказується миготінням світлодіода (800 імп / квтг), перетворюється в енергію, зібрану у всій трифазній системі, а її значення відображається на сегментному РК-дисплеї.

Лічильник має імпульсний вихід SO + - SO-. Це дозволяє підключати інше імпульсний пристрій зчитування (SO) імпульсів, що генеруються лічильником. Для правильної роботи вимірювача додатковий пристрій не потрібно.

Лічильник має опцію герметизації кришок вхідних і вихідних клем, що робить неможливим обхід витратоміра.

Технічні характеристики:

• опорне напруга 3 × 230 + N
• основний струм 5А
• максимальний струм 63А
• мінімальний струм 0,04 А
• точність вимірювання у відповідності з IEC61036 клас 1
• діапазон показань для рахунків 0 ÷ 999999,99 квтг
• постійний чисельник (1,25 Втч / імп) 800 імп / квтг
• 4 × світлодіодна червона сигналізація
• імпульсний вихід SO + SO - відкритий колектор
• напруга з'єднання SO + SO- <30 В пост. струму = "" p = "">
• струм підключення SO + SO- <27 мА p = "">
• постійний SO + SO- (1,25 Втч / імп) 800 імп / квтг
• час імпульсу SO + SO - 90мсек
• власний витратомір <10 ВА; <2w p = "">
• Ступінь захисту IP20
• робоча температура -20 ÷ 55 ° С
• гвинтові клеми 16 мм2
• розміри 4,5 модулів (75 мм)
• Монтаж на рейку 35 мм

Характеристики та комплектація товару можуть змінюватися виробником без попереднього повідомлення.
