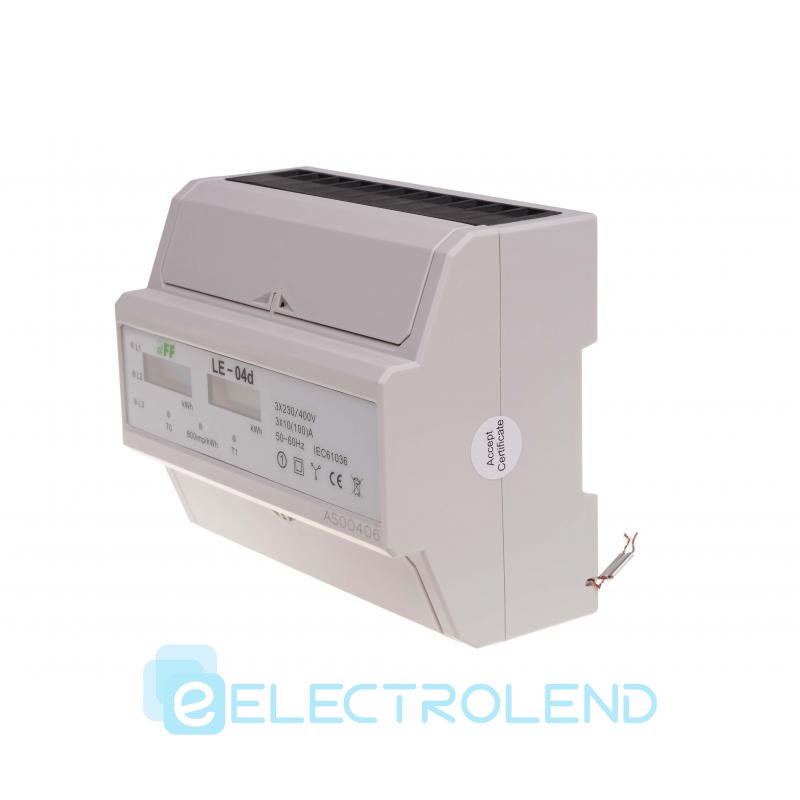

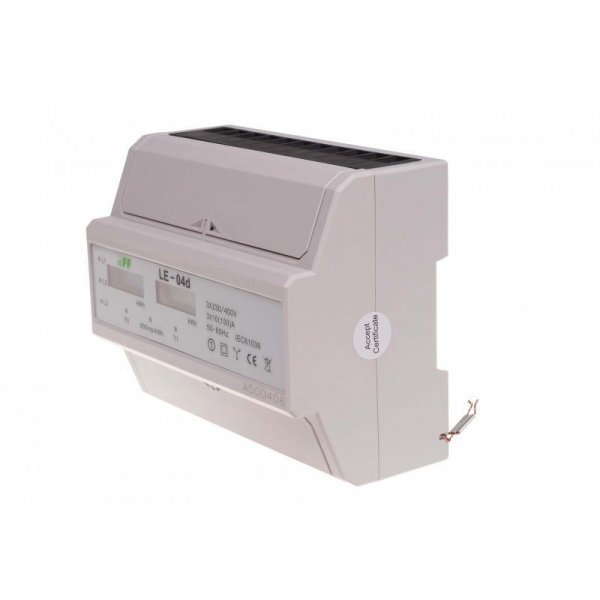

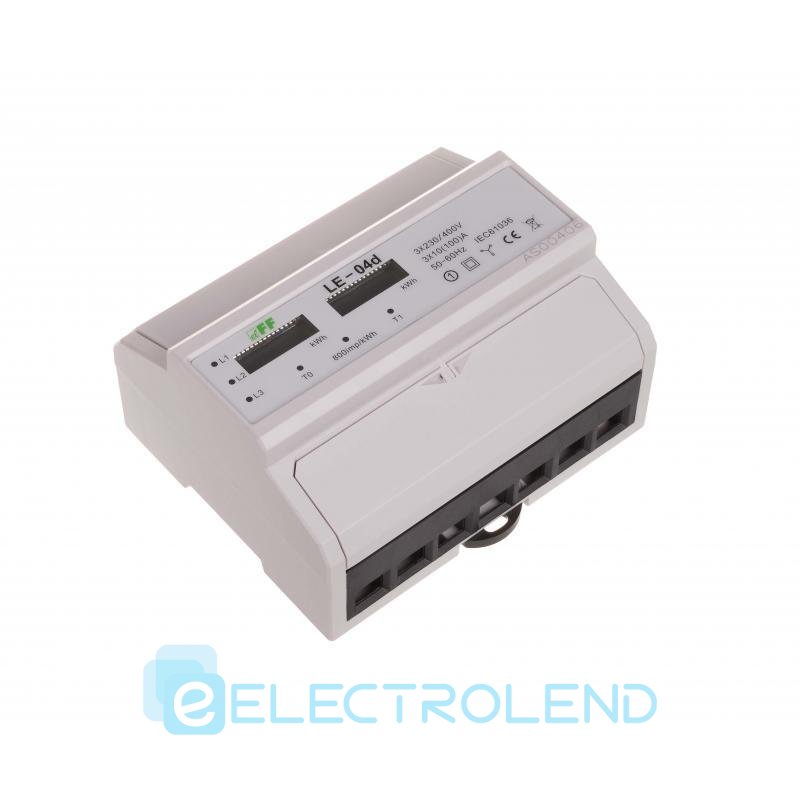

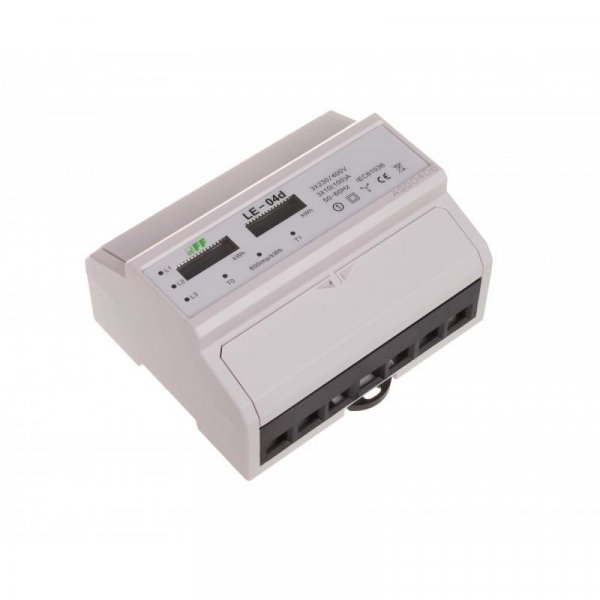

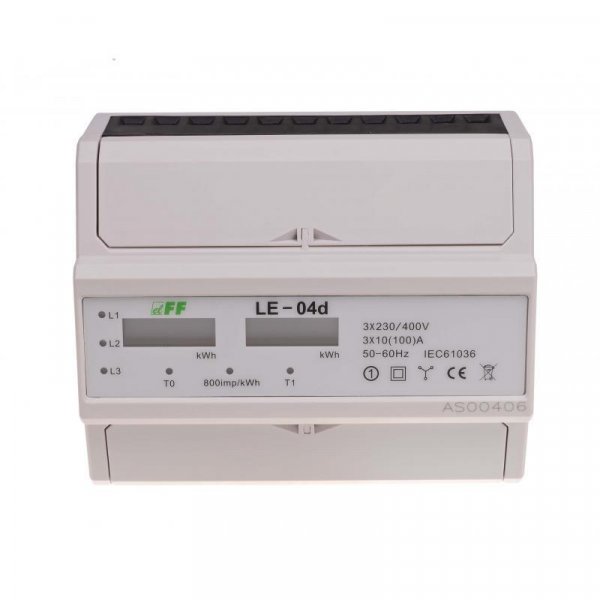

Лічильник електроенергії трифазний багатотарифний LЕ-04d 10(100)А F&F

Лічильник електроенергії трифазний багатотарифний LЕ-04d 10(100)А F&F

Джерело живлення: 3x230 AC, 50/60 Гц. Дисплей: РК-дисплей (5 + 2 цифри). Струм: 10 (100) А. Мінімальний струм: 0,04 А. Монтаж на рейку 35 мм Ширина: 122 мм.

Електролічильник. Двох - тариф. Струм 100А.

Мета:

LE-04d є статичним (електронним) каліброваним лічильником електроенергії, який служить субсчетчиком для вимірювання електроенергії трифазного змінного струму в прямій системі.

Лічильник адаптований для роботи з зовнішніми годинами управління і призначений для вимірювання і виставлення рахунків у двошвидкісний системі.

дія:

Спеціальна електронна система під впливом протікаючого струму і прикладеної напруги в кожній фазі генерує імпульси в кількості, пропорційній споживаної електроенергії в цій фазі. Споживана потужність у фазі вказується миготінням відповідного світлодіода (L1, L2, L3). Сума імпульсів від трьох фаз сигналізується миготливим світлодіодом (800 імп / квтг), який перетворюється в енергію, зібрану у всій трифазній системі, і її значення відображається на сегментному РК-дисплеї. Цифри після коми вказують соті частини (.11 квтг = 110 Втч).
Лічильник призначений для вимірювання електроенергії в двухтарифні системи. Окремі дисплеї T0 і T1 використовуються для індикації значень енергоспоживання в даному тарифі. Переключение между тарифами происходит при подаче управляющего напряжения на вход счетчика D (клеммы 10-11). Для этого можно использовать внешний таймер. Счетчик Т0 чтения энергии при отсутствии управляющего напряжения на входе D. Значение счетчика Т1 считывает входной энергии от управляющего напряжения появляется на входе D до его исчезновения. Работа данного измерителя сигнализируется загоранием соответствующего светодиода.

Счетчик имеет импульсный выход VO (клеммы 8-9). Это позволяет подключить другое импульсное устройство, которое считывает сгенерированные импульсы через измеритель.

Для правильної роботи вимірювача додатковий пристрій не потрібно.

Лічильник має опцію герметизації кришок вхідних і вихідних клем, що робить неможливим обхід витратоміра.

Технічні характеристики:

• опорне напруга 3 × 230 + N
• основний струм 10А
• максимальний струм 100А
• мінімальний струм 0,04 А
• точність вимірювання у відповідності з IEC61036 клас 1
• Діапазон індикації лічильника 0 ÷ 99999,99 квтг
• постійний чисельник (1,25 Втч / імп) 800 імп / квтг
• 4 × світлодіодна червона сигналізація
• сигналізація роботи лічильників t1 і T2 2 × світлодіод червоний
• імпульсний вихід У відкритий колектор
• напруга підключення VO <24 В пост. струму = "" p = "">
• Струм підключення VO <30 мА
• постійний VO (1,25 Wh / imp) 800imp / kWh
• час імпульсу В 90мсек
• власний витратомір <10 ВА; <2w p = "">
• Ступінь захисту IP20
• робоча температура -20 ÷ 55 ° С
• підключення 25 мм2 гвинтові клеми
• розміри 7 модулів (122 мм)
• Монтаж на рейку 35 мм

Характеристики та комплектація товару можуть змінюватися виробником без попереднього повідомлення.
