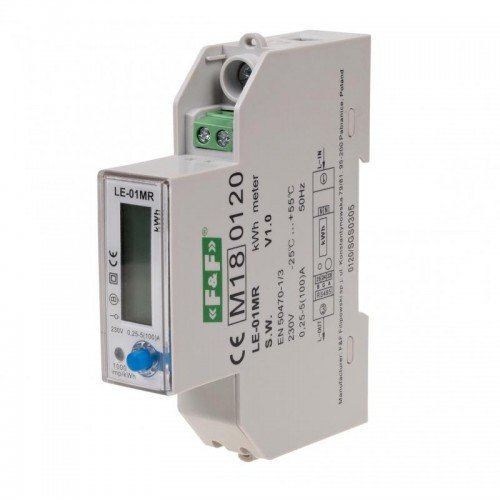

Лічильник електроенергії однофазний LE-01MR з RS-485 (заміна LE-01MP) з аналізатором 100А F&F

Індикатор споживання електроенергії. Однофазний.

LE-01MR - це статичний (електронний) калібрований лічильник електроенергії з однофазним змінним струмом прямої системі. Він використовується для індикації та реєстрації зібраного електрики і параметрів мережі електроживлення з можливістю дистанційного зчитування показань через дротову мережу стандарту RS-485.

Відповідність

Директива 2004/22 / ЄС. MID 0120 / SGS0305

Норма EN50470-1 / 3

Виміряні значення

Активна енергія, зібрана / задана AE+ /AE- [kWh]

або

Активна енергія, зібрана / реактивна, зібрана AE+ / RE+ [kvarh]

Напруга U [V]

Струм I [A]

Частота F [Hz]

Активна потужність P [W] [kWh]

Реактивна потужність Q [var]

Очевидна потужність S [VA]

Коефіцієнт потужності cosϕ

Принцип дії

Лічильник LE-01MR під впливом струму і прикладеної напруги точно вимірює кількість споживаної електрики. Споживана потужність вказується миготінням світлодіода (1000 i / kWh). Крім того, індикатор вимірює параметри мережі живлення і температуру власної системи. Значення відображаються циклічно на РК-дисплеї. Параметр змінюється за умовчанням кожні 5 секунд або на заданій частоті користувачем і вручну за допомогою кнопки на лицьовій стороні лічильника. Дисплей активний, коли індикатор включений. Лічильник в мережі зв'язку, що працює як ведений пристрій. Зв'язок здійснюється у відповідності зі стандартом Modbus RTU через послідовний порт RS-485. Зчитуються значення регістрів після перетворення дають результати у відповідності з показаннями на індикаторі. Кожен метр ідентифікується унікальним адресою, призначеним користувачем.

Увага!

Індикатор має можливість пломбування кришок вхідних і вихідних клем, що робить неможливим обхід лічильника.

Лічильник відзначений індивідуальним заводським номером, що дозволяє його однозначну ідентифікацію. Маркування нестираема (лазерне гравіювання).

Схема підключення

Сервісна програма LE Config

Програма дозволяє перевірити показання вхідного значення енергії і налаштування основних параметрів лічильника.

Завантажити програму LE Config

Зв'язок ПК-LE за допомогою USB-конвертера WE-1800-BT>

Безкоштовна програма.

MeternetPro

Програма для віддаленого зчитування даних з лічильників: LE-01M, LE-01MR, LE-03MP, LE-01MQ, LE-03MQ, LE-03MQ-CT, LE-01MB, LE-03MB, LE-03MB-CT

Програма MeternetPRO забезпечує дистанційне зчитування станів і показань лічильників, мультиметрів, вимірювальних перетворювачів, модулів розширення вводу / виводу та інших вимірювальних пристроїв, сполучених згідно з протоколом Modbus RTU. Додаток є невід'ємною частиною Excel. Дані читання представлені в таблиці програм. Дані можуть вільно формуватися у відповідності з програмними функціями електронної таблиці. Обмін даними між пристроями і додатком здійснюється по мережі RS-485 або локальної мережі LAN. Програма разом з базою даних встановлюється на спеціальний сервер MT-CPU-1, який працює в локальній мережі. Інтерфейс програмного забезпечення являє собою веб-додаток (веб-сайт). Доступ до програми здійснюється через будь-який веб-браузер. У разі локальної мережі з загальнодоступним IP-адресою можна настроїти роботу програми і зчитувати дані через Інтернет.

Модуль обліку споживання електроенергії

Модуль для обліку на основі електроенергії та інших зареєстрованих кумулятивних значень, наприклад витрата води, тепла і т. Д. Він дозволяє розраховувати приріст вартості в певні періоди виставлення рахунків (тимчасові інтервали). Цикли: щомісяця, щотижня, щодня, щогодини. Модуль дозволяє створювати безліч окремих і паралельних звітів.

Характеристики та комплектація товару можуть змінюватися виробником без попереднього повідомлення.
