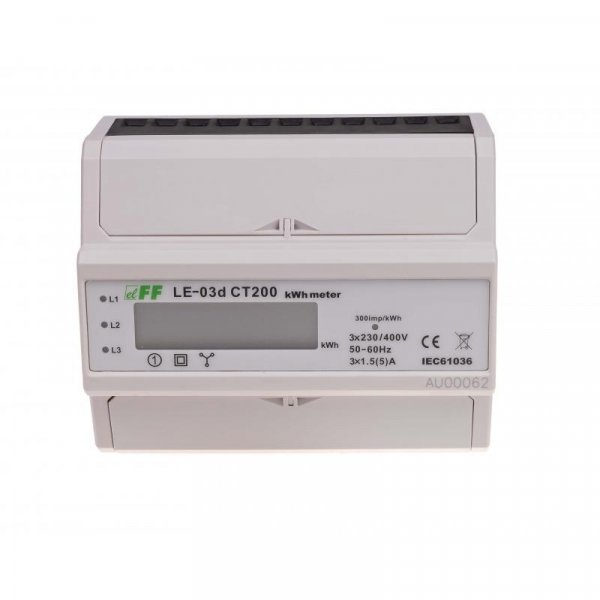

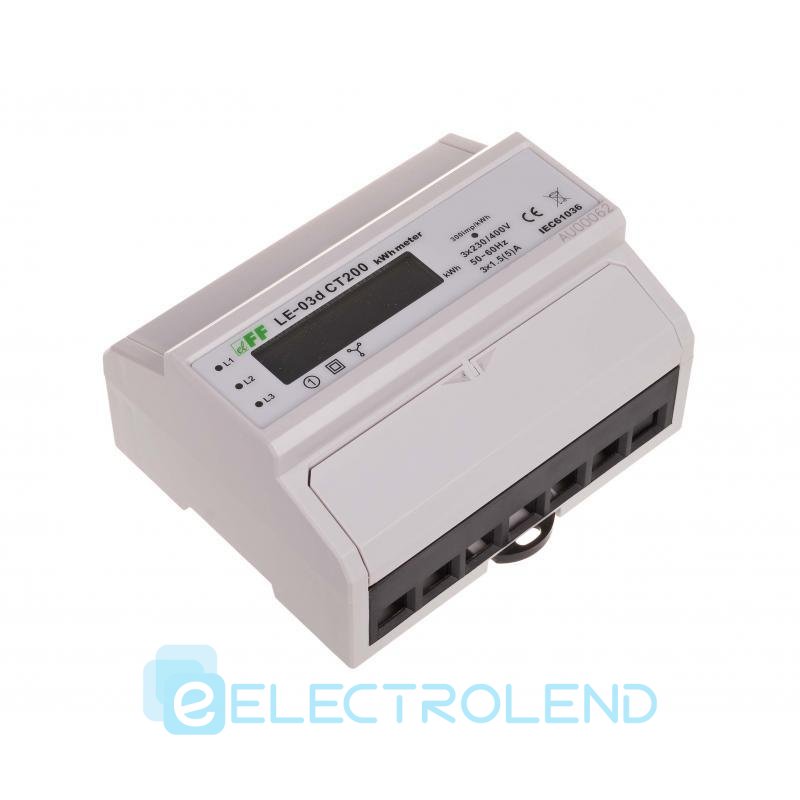

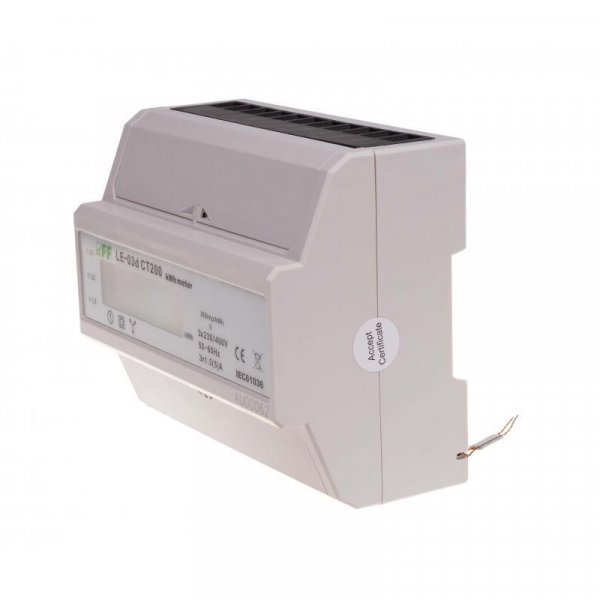

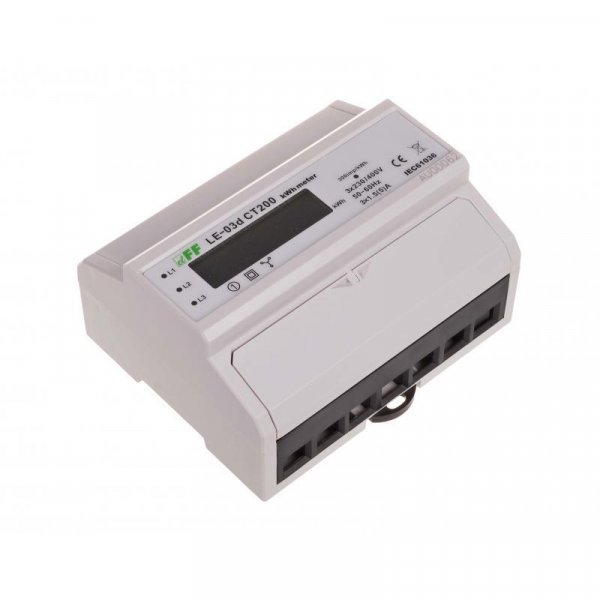

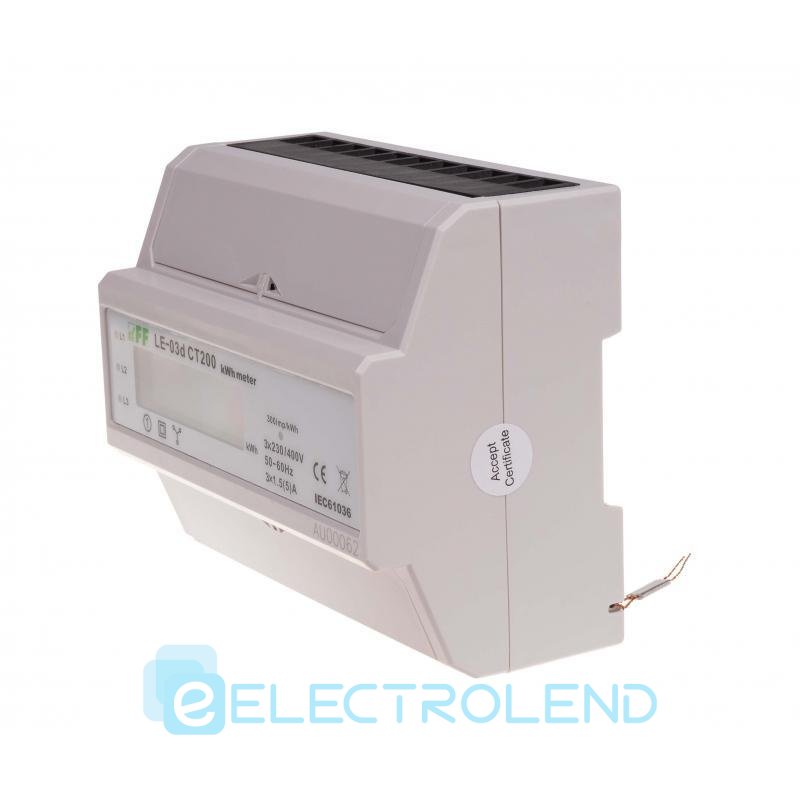

Лічильник електроенергії трифазний LЕ-03d CT200 5(200)A F&F

Лічильник електроенергії трифазний LЕ-03d CT200 5(200)A F&F

Джерело живлення: 3x230 AC, 50/60 Гц. Дисплей: LCD (кількість цифр 7). Струм: 5 (200) А. Мінімальний струм: 0,04 А. Монтаж на рейку 35 мм Ширина: 122 мм.

Трифазний. Для напів непрямого вимірювання. Струм 200А.

Мета:

LE-03 CT - це статичні (електронні) лічильники електроенергії з калібруванням, що використовуються в якості подметров для вимірювання трифазного змінного струму в напівпрямий системі.
Лічильники призначені для роботи з трансформаторами струму з вторинним струмом 5А. Максимальний вимірюваний струм системи визначається значенням первинного струму використовуваного трансформатора струму. При використанні трансформаторів з виділеними параметрами лічильники показують фактичну вартість електроенергії, зібраної системою.

дія:

Спеціальна електронна система під впливом протікаючого струму і прикладеної напруги в кожній фазі генерує імпульси в кількості, пропорційній споживаної електроенергії в цій фазі. Споживана потужність у фазі вказується миготінням відповідного світлодіода (L1, L2, L3). Сума імпульсів від трьох фаз сигналізується миготливим світлодіодом (300 імп / квтг), який перетворюється в енергію, зібрану у всій трифазній системі, і її значення відображається на сегментному РК-дисплеї.

Лічильник має імпульсний вихід SO + - SO-. Это позволяет подключать другое импульсное устройство считывания (SO) импульсов, генерируемых счетчиком. Для правильной работы измерителя дополнительное устройство не требуется.

Счетчик имеет опцию герметизации крышек входных и выходных клемм, что делает невозможным обход расходомера.

Технические характеристики:

• трансформатор тип 200 / 5А
• опорное напряжение 3 × 230 + N
• 3 × 1,5 А базовый ток
• максимальный ток 3 × 5А
• минимальный ток 0,04А
• точность измерения в соответствии с IEC61036 класс 1
• Диапазон индикации счетчика 0 ÷ 9999999кВтч
• постоянный числитель (3.33Wh / imp) 300imp / kWh
• 4 × світлодіодна червона сигналізація
• імпульсний вихід SO + SO - відкритий колектор
• напруга з'єднання SO + SO- <30 В пост. струму = "" p = "">
• струм підключення SO + SO- <27 мА p = "">
• постійна SO + SO- (3,33 Втч / імп) 300 імп / квтг
• час імпульсу SO + SO - 90мсек
• власний витратомір <10 ВА; <2w p = "">
• Ступінь захисту IP20
• робоча температура -20 ÷ + 50 ° С
• підключення 25 мм2 гвинтові клеми
• розміри 7 модулів (122 мм)
• Монтаж на рейку 35 мм

Характеристики та комплектація товару можуть змінюватися виробником без попереднього повідомлення.
