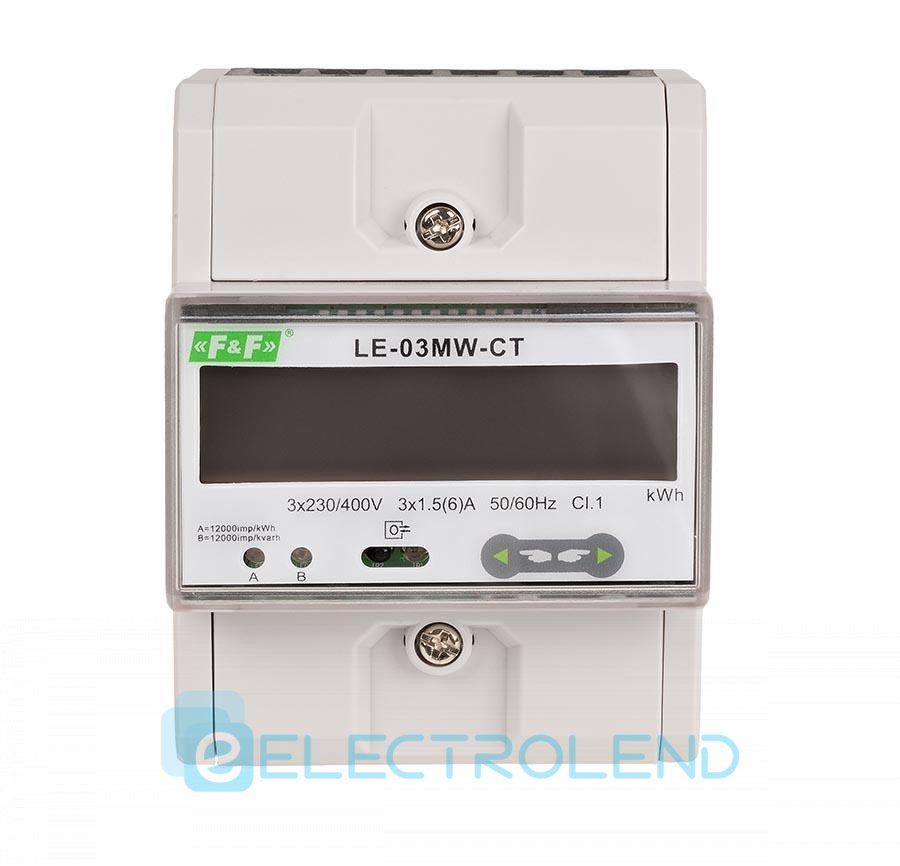

Счетчик электроэнергии трехфазный LE-03MW CT с MODBUS RTU, RS-485, F&F

Счетчик электроэнергии трехфазный LE-03MW CT с MODBUS RTU, RS-485, F&F



LE-03MW CT - это электронный 3-фазный счетчик электроэнергии. Измеряет расход энергии в двух направлениях. Предназначен для измерения потребления энергии, трансформаторного подключения нагрузки (прямого подключения до 6 А).

Счетчик LE-03MW имеет встроенные часы реального времени, что позволяет измерять потребление электроэнергии, раздельно по различным тарифным зонам. Оснащен интерфейсом связи RS-485 с протоколом Modbus RTU и портом в соответствии со стандартом EN62056 (IEC1107), что позволяет удаленно считывать и настраивать счетчик.

Последовательный порт RS-485 и протокол связи MODBUS RTU позволяют использовать счетчик в отдаленных сетях считывания данных.



Характеристики устройства:

- 3-фазный и двусторонний счетчик электроэнергии;

- трансформаторного подключения нагрузки (прямого подключения до 6 А).

- измерение потребления энергии в четырех тарифных зонах;

- встроенные часы реального времени с резервным аккумулятором для переключения тарифных зон;

- режимы учета электроэнергии:

  · общая активная и реактивная энергия,

  · активная и реактивная энергия, деленная на отдельные квадранта, 8 гармонограмм времени, разделяющих день на тарифные зоны;

- возможность расчета потребления электроэнергии согласно другим тарифам (рабочих дней или выходной день);

- возможность разделения года на восемь временных периодов - в каждом диапазоне потребления электроэнергии (будни, выходные);

- указание параметров сети (напряжение, ток, активная мощность, реактивная мощность, полная мощность, коэффициент мощности, частота);

- расчет потребления электроэнергии по индивидуальным тарифам;

- дополнительный, обнуляемый, счетчик электроэнергии;

- порт RS-485 - позволяет работать с системой MeternetPro - для дистанционного считывания и настройки счетчика электроэнергии;

- протокол Modbus RTU - позволяет работать с системой MeternetPro - для дистанционного считывания и настройки счетчика электроэнергии;

- порт оптической связи в соответствии с EN62056 (IEC1107)

- два импульсных выхода SO с программируемой количеством импульсов на кВт / ч / кВАр.

- многофункциональный дисплей



Внимание!

Счетчик энергии LE-03MW имеет возможность пломбирования крышки входа и выхода.



Бесплатная сервисная программа LE Config

Благодаря LE Config можно проверить считывания исчисленной энергетической величины и осуществить основные настройки параметров счетчика.

LE Config также работает со счетчиками энергии:

LE-01M, LE-03M, LE-03M-CT, LE-01MR, LE-03MP, LE-1MQ, LE-03MQ, LE-03MQ-CT, LE-01MW, LE-03MW-CT



Скачать здесь LE-Config



Характеристики:
Напряжение питания	3×230/400 В+N
Максимальный ток нагрузки	6 A
Потребляемая мощность	10 В; 2 Вт
Подключение	винтовые клеммы 25 мм²
Напряжение подключения SO+ SO-	Не более 30 В DС
Ток подключения SO+ SO-	Не более 27 мА
Длина импульса SO+ SO-	35 мс
Класс точности	1
Минимальный ток измерения	0,003 A
Диапазон показов счетчика	зависит от коробки передач
Константа	зависит от коробки передач
Импульсный выход	открытый коллектор
Протокол связи	MODBUS RTU
Последовательный интерфейс	RS-485
Измеряемое напряжение L-L	173÷500 B AC
Измеряемое напряжение L-N	100÷289 B AC
Изоляция	4 кВ/1 мин.; 6 кВ/1 мкс
Размер	76×100×65 мм (модули 4,5 DIN)
Монтаж	на DIN-рейке 35 мм
Диапазон рабочих теператур	-20÷55°C
Уровень защиты	IP51
Гарантия	24 месяца
Производитель	F&F
