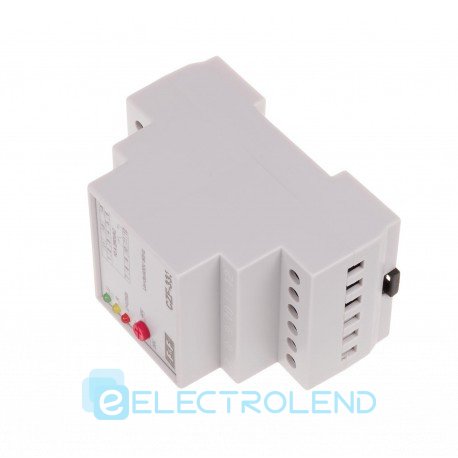

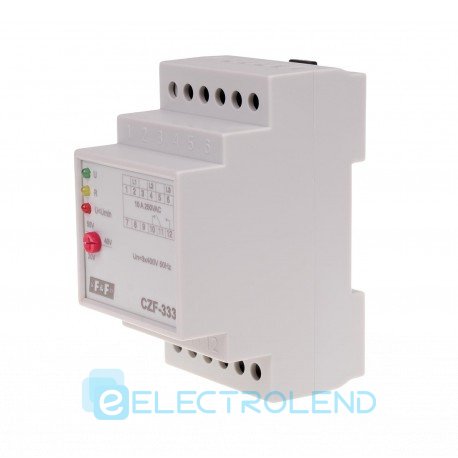

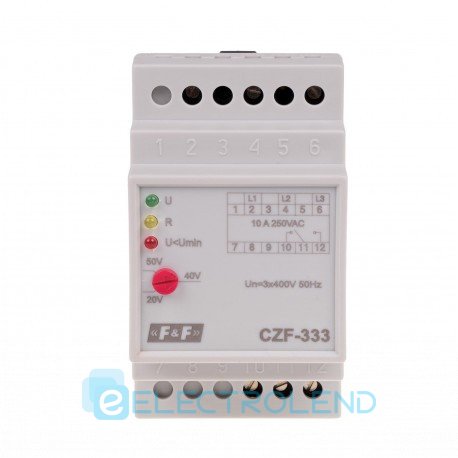

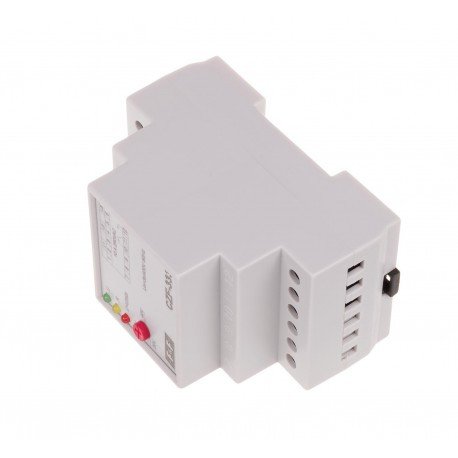

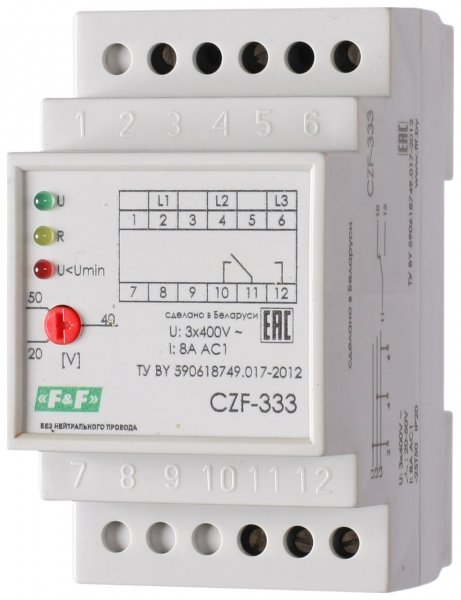

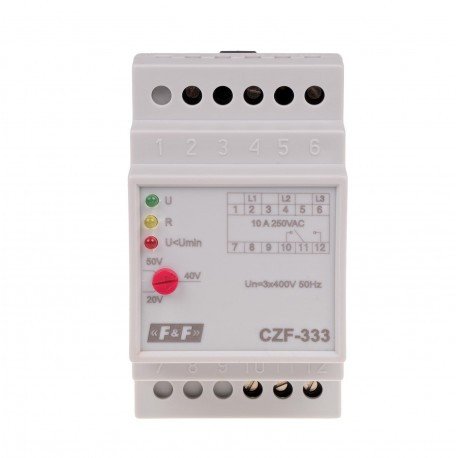

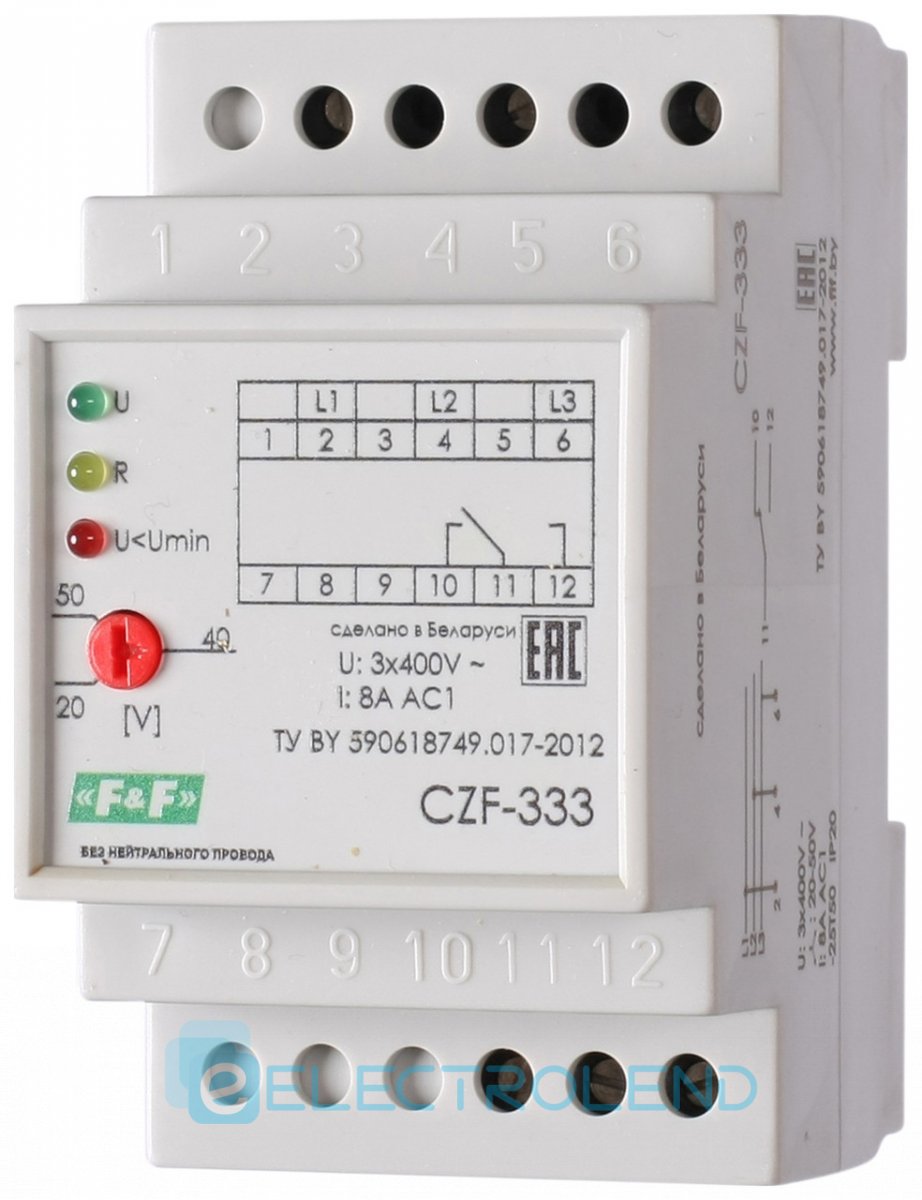

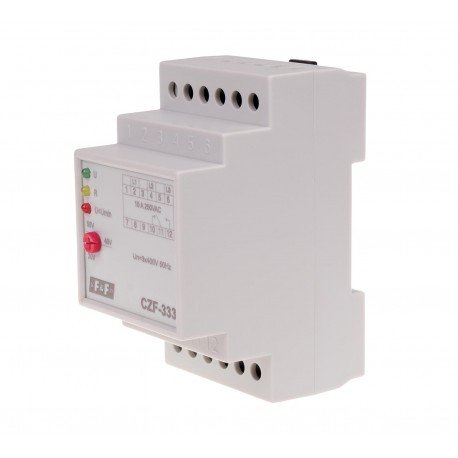

Реле контролю фаз CZF-333 для мереж з ізольованою нейтраллю F&F

Реле контролю фаз CZF-333 для мереж з ізольованою нейтраллю F&F

Відмітні особливості реле:

Напруга 3х400 В, асиметрія В 20-50, затримка відключення 3-5 с, контакт 1NO/NC, відсутня функція контролю чергування фаз

Призначення
Автомат CZF-333 призначений для захисту електродвигунів та електроустановок, що живляться від трифазної мережі у випадках: відсутності хоча б однієї з фаз, зниження напруги менше встановленої величини, асиметрії напруги.

Принцип роботи
Якщо напруга в межах норми, контакти виконавчого реле 11,12 замкнуті і на контактор управління електродвигуном подається напруга, що управляє його включенням. У випадку однієї з перерахованих вище аварійних ситуацій контакти реле 11,12 розмикаються і контактор вимикається. Виключення у випадках асиметрії напруги і зниження напруги нижче фіксованої величини відбувається із затримкою 3-5 сек. У випадках відсутності хоча б однієї з фаз виріб вимикається із затримкою 0,1 сек. Включення відбувається автоматично після відновлення напруги живлення. Автомат захисту електродвигунів -333 захищає електродвигун так само при симетричному падінні напруги. Виріб працює без нульового проводу.

Технічні характеристики

Схема підключення

Характеристики та комплектація товару можуть змінюватися виробником без попереднього повідомлення.
