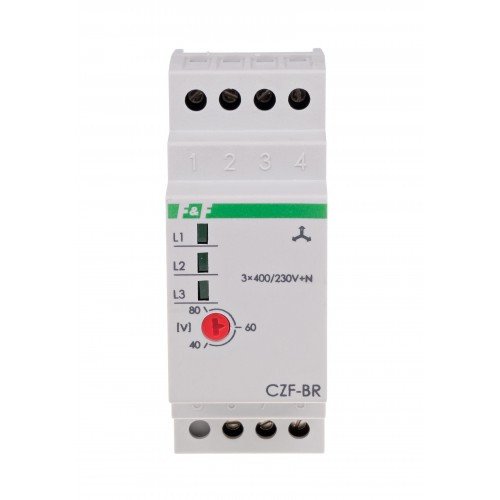

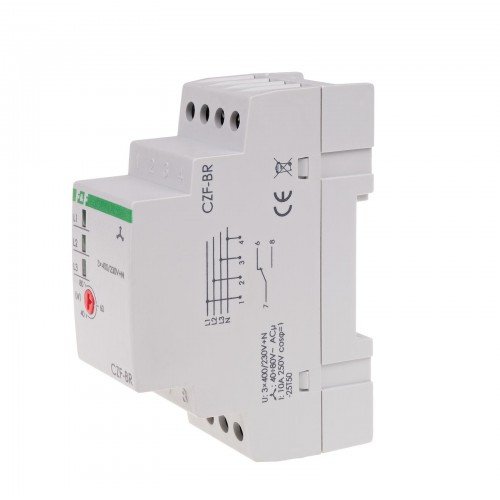

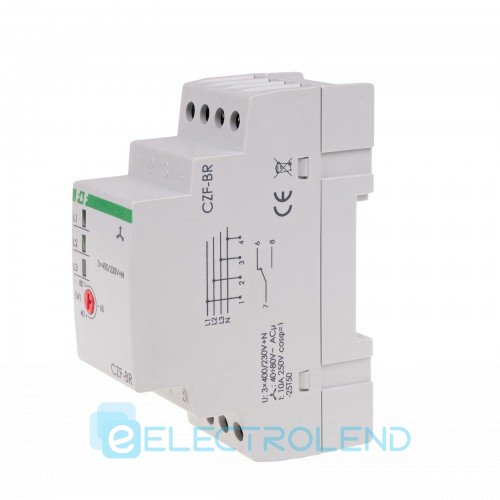

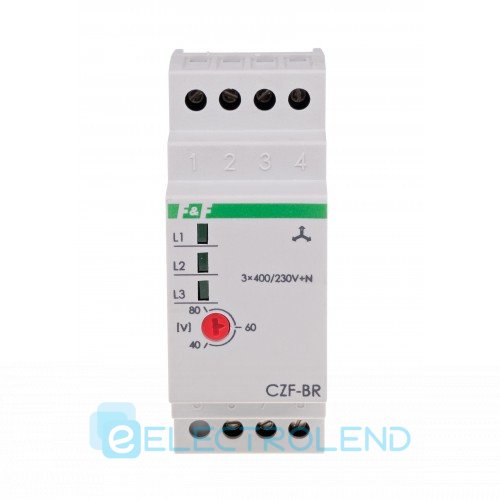

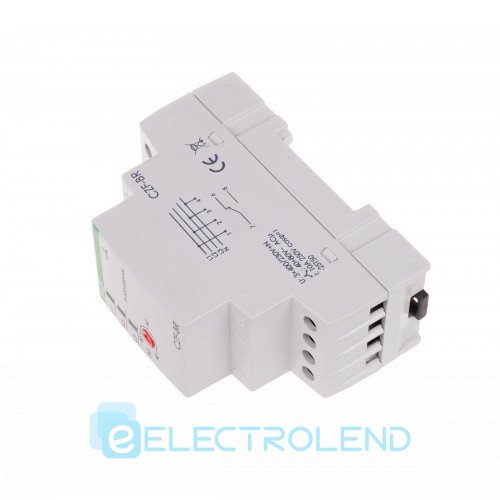

Реле пропадання фаз CZF-BR з регульованим порогом асиметрії F&F



Відмітні особливості реле:

Асиметрія регульована 40-80 В, затримка відключення регульована 0,5-15 с, контакт 1NO, 1NC. Контакти реле дозволяють видавати інформацію про аварійному відключенні.



Призначення
Реле контролю фаз CZF-BR призначене для захисту електродвигунів та електроустановок, підключених до трифазної мережі, у випадках:
1. Відсутності напруги хоча б в одній з фаз.
2. Асиметрії напруги.
3. Обриву нульового проводу.

Особливості
1. Контроль наявності фаз.
2. Контроль асиметрії між фазами.
3. Контроль обриву нульового проводу.

Область застосування
Застосовується для захисту електродвигунів та електроустановок, що живляться від трифазної мережі.

Принцип роботи
Якщо напруга в межах норми, контакти виконавчого реле 5,6 замкнуті і на котушку контактора управління електродвигуном подається напруга, що управляє його включенням. У випадку однієї з перерахованих вище аварійних ситуацій контакти реле розмикаються і контактор вимикається. Включення відбувається автоматично після відновлення напруги живлення.



Технічні характеристики

Артикул EA04.001.003
Код ETIM EC001441
Напруга живлення, В/Гц 3х400/230+N / 50
Максимальний комутований струм, А 2х8 АС-1 / 250 В
Максимальна потужність навантаження См. табл.1 в РЕ
Контакт 1NO, 1NC
Індикація 2 світлодіода
Асиметрія напруги, регульована, В 40...80
Затримка вимкнення, з
-по асиметрії (регульована) 0,5...15
-при обриві фази 0,1
Гістерезис, В 5
Споживана потужність, Вт 1,6
Діапазон робочих температур, °С -25...+50
Ступінь захисту IP20
Комутаційна зносостійкість, циклів >100000
Ступінь забруднення середовища 2
Категорія перенапруги III
Габарити (ШхВхГ), мм 35х90х65
Підключення гвинтові затискачі 2,5 мм2
Момент затягування гвинтового з'єднання, Нм 0,5
Тип корпусу 2S
Маса, г 110
Монтаж DIN-рейка 35мм





Схема підключення
