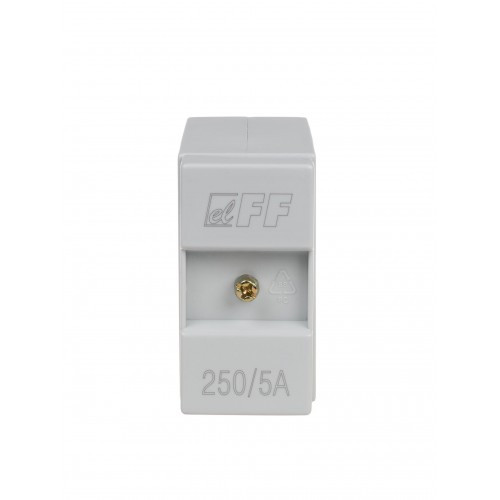

Трансформатор струму F&F TI-250-5, 250/5, з замкнутим сердечником
Трансформатор струму F&F TI-250-5, 250/5, з замкнутим сердечником
Тип: Однофазний.
Корпус: з замкнутим сердечником.
Трансформація: 250/5.
Потужність: 5 VA.
Трансформатор струму служить пропорційної зміни великих струмів на менші значення, адаптовані до діапазонів вимірювання контрольно-вимірювальних приладів.
Як працює трансформатор струму ТI?
Провід із вимірюваним струмом проходить через основний отвір трансформатора (Р1/Р2), що еквівалентно одному витку первинної обмотки. Виходи S1 та S2 вторинної обмотки підключаються до затискачів вимірювального електричного кола контрольного або вимірювального приладу.
Коефіцієнт сил струмів в обох обмотках є сталою величиною.
Це сталий коефіцієнт IPn/ISn = N, де
IPn – номінальний первинний струм;
ISn – номінальний вторинний струм;
N – значення трансформації.
За величиною струму, що протікає по вторинній обмотці, можна визначити величину струму, що протікає по первинній обмотці:
ISm * N = IPm, де
ISm – виміряний первинний струм;
IPm – вторинний вимірюваний струм.
УВАГА!
До кола вторинного струм рекомендується підключати провід діаметром не менше 2,5 мм².
Заземлення клеми S2 рекомендується.
Забороняється відключати коло вторинного струму під час роботи трансформатора (є ризик ураження електричним струмом або пошкодження пристрою).
| тип | Ip/Is | клас | потужність [VA] |
розмір P1/P2 A1/A2/A3×B; C [мм] |
розмір W×H [мм] |
вага [кг] |
| TI-30* | 30/5 | 1 | 1 | Ø22 | 87,5×104 | 0,135 |
| TI-40 | 40/5 | 1 | 1 | Ø22 | 87,5×104 | 0,135 |
| TI-50 | 50/5 | 1 | 2,5 | Ø22 | 87,5×104 | 0,135 |
| TI-60 | 60/5 | 1 | 2,5 | Ø22 | 87,5×104 | 0,135 |
| TI-75 | 75/5 | 1 | 2,5 | Ø22 | 87,5×104 | 0,135 |
| TI-80 | 80/5 | 1 | 2,5 | Ø22 | 87,5×104 | 0,135 |
| TI-100 | 100/5 | 0,5 | 2,5 | 30/25/20×10; Ø22 | 61×81×34 | 0,235 |
| TI-150 | 150/5 | 0,5 | 2,5 | 30/25/20×10; Ø22 | 61×81×34 | 0,235 |
| TI-200 | 200/5 | 0,5 | 5,0 | 30/25/20×10; Ø22 | 61×81×34 | 0,235 |
| TI-250 | 250/5 | 0,5 | 5,0 | 30/25/20×10; Ø22 | 61×81×34 | 0,235 |
| TI-300 | 300/5 | 0,5 | 5,0 | 30/25/20×10; Ø22 | 61×81×34 | 0,235 |
| TI-400 | 400/5 | 0,5 | 10 | 40/30/ - ×10; Ø30 | 75×99×40 | 0,305 |
| TI-600 | 600/5 | 0,5 | 10 | 40/30/ - ×10; Ø30 | 75×99×40 | 0,305 |
Увага! Тільки для TI-30* Для правильної роботи трансформатора необхідно 4 рази пропустити кабель через отвір трансформатора.
| Характеристики: | |
| Тип трансформатора | Однофазний |
| Корпус трансформатора | з замкнутим сердечником |
| Трансформація | 250/5 |
| Клас | 0.5 |
| Потужність | 5 VA |
| Макс. напруга роботи | 0,66 kV AC |
| Nr норми | IEC 60044-1 |
| Вторинний струм номінальний ls, A | 5 |
| Розміри отвору P1/P2 | |
| Вага, кг | 0.236 |
| Напруга пробою ізоляції | 3 kV/1 хв. |
| Підключення S1/S2 | клеми гвинтові 4 мм² |
| Позиція монтажу | вертикально/горизонтально |
| Розмір WхHхD | 61 мм × 81 мм × 34 мм |
| Частота | 50÷60 Гц |
| Діапазон робочих температур | |
| Ступінь захисту | IP20 |
| Гарантія | 24 місяці |
| Виробник | F&F |
| Основні | |
|---|---|
| Виробник | FF |
| Країна виробник | Польща |
| Функціональне призначення | Вимірювальний |
| Частота струму | 50 Гц |
| Користувацькі характеристики | |
| Артикул | TI-250-5 |
| Клас точності | 0.5 |
| Номінальний струм вторинного обмотування, А | 5 |
| Номінальний струм первинного обмотування, А | 250 |
| Серія | TI із замкнутим осердям |
| Тип виробу | Трансформатор тока |
- Ціна: 698,54 ₴
