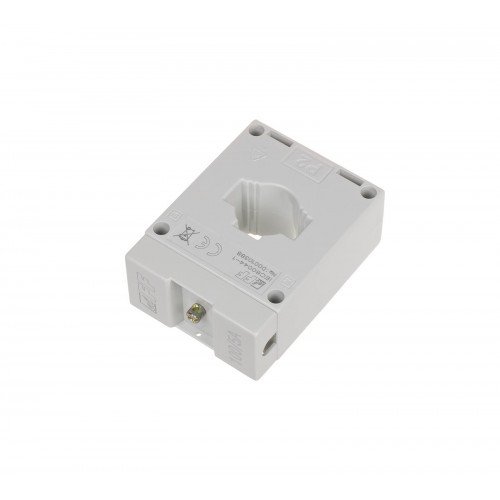

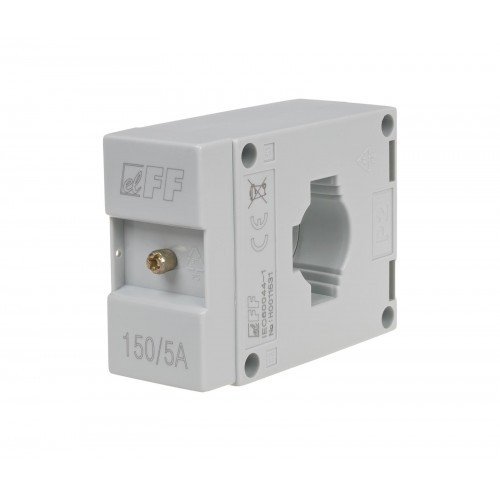

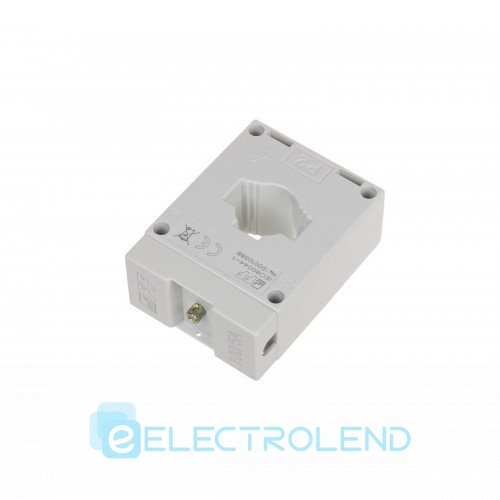

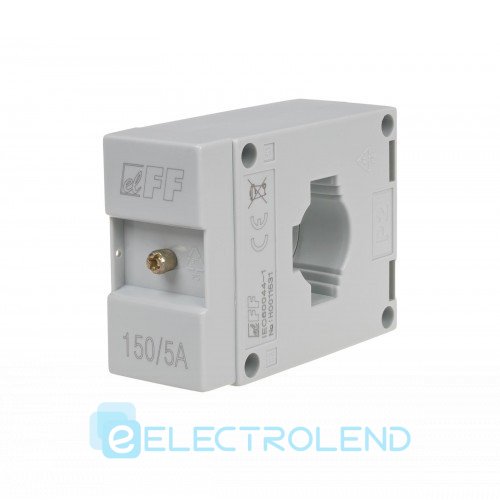

Трансформатор струму F&F TI-150-5, 150/5, з замкнутим сердечником

Трансформатор струму F&F TI-150-5, 150/5, з замкнутим сердечником

Тип: Однофазний.

Корпус: з замкнутим сердечником.

Трансформація: 150/5.

Потужність: 2,5 VA.

Трансформатор струму служить пропорційної зміни великих струмів на менші значення, адаптовані до діапазонів вимірювання контрольно-вимірювальних приладів.
Як працює трансформатор струму ТI?
Провід із вимірюваним струмом проходить через основний отвір трансформатора (Р1/Р2), що еквівалентно одному витку первинної обмотки. Виходи S1 та S2 вторинної обмотки підключаються до затискачів вимірювального електричного кола контрольного або вимірювального приладу.
Коефіцієнт сил струмів в обох обмотках є сталою величиною.
Це сталий коефіцієнт IPn/ISn = N, де
IPn – номінальний первинний струм;
ISn – номінальний вторинний струм;
N – значення трансформації.
За величиною струму, що протікає по вторинній обмотці, можна визначити величину струму, що протікає по первинній обмотці:
ISm * N = IPm, де
ISm – виміряний первинний струм;
IPm – вторинний вимірюваний струм.

УВАГА!
До кола вторинного струм рекомендується підключати провід діаметром не менше 2,5 мм².
Заземлення клеми S2 рекомендується.
Забороняється відключати коло вторинного струму під час роботи трансформатора (є ризик ураження електричним струмом або пошкодження пристрою).

Увага! Тільки для TI-30* Для правильної роботи трансформатора необхідно 4 рази пропустити кабель через отвір трансформатора.

Характеристики та комплектація товару можуть змінюватися виробником без попереднього повідомлення.
