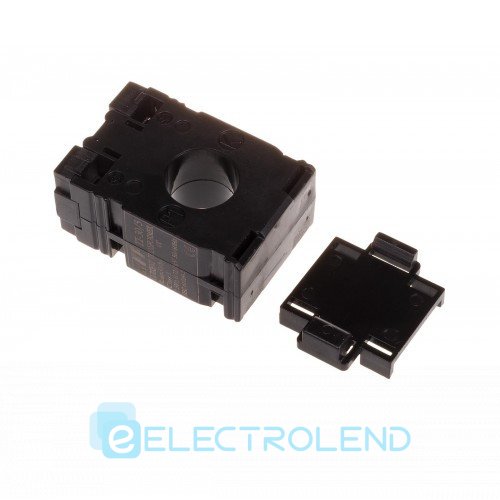

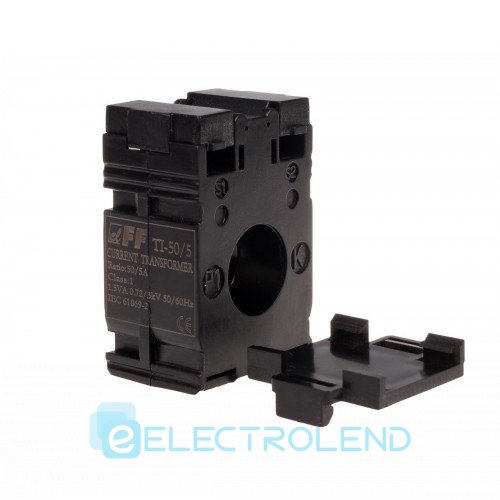

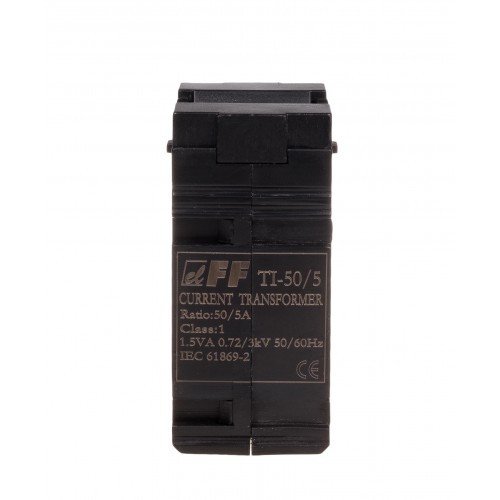

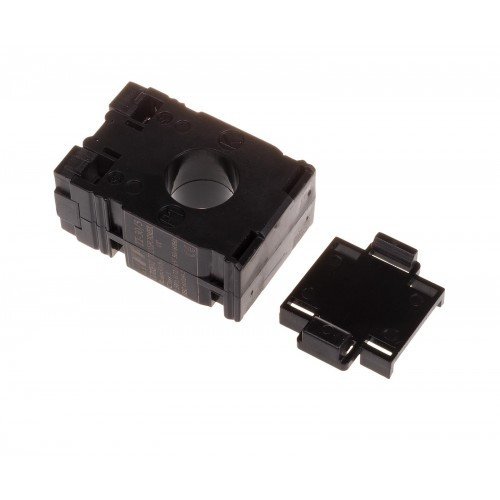

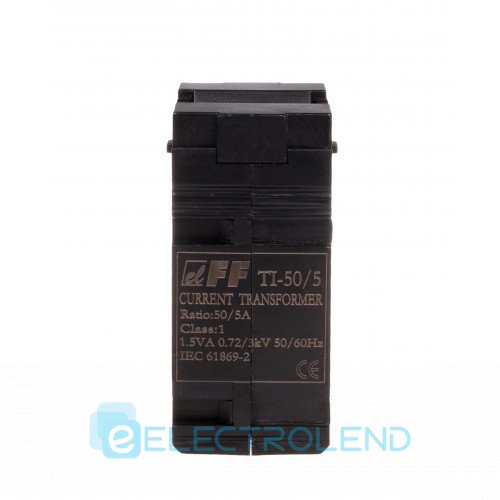

Трансформатор струму F&F TI-50-5, 50/5, з замкнутим сердечником

Трансформатор струму F&F TI-50-5, 50/5, з замкнутим сердечником



Тип: Однофазний.

Корпус: з замкнутим сердечником.

Трансформація: 50/5.

Потужність: 2,5 VA.



Трансформатор струму служить пропорційної зміни великих струмів на менші значення, адаптовані до діапазонів вимірювання контрольно-вимірювальних приладів.
Як працює трансформатор струму ТI?
Провід із вимірюваним струмом проходить через основний отвір трансформатора (Р1/Р2), що еквівалентно одному витку первинної обмотки. Виходи S1 та S2 вторинної обмотки підключаються до затискачів вимірювального електричного кола контрольного або вимірювального приладу.
Коефіцієнт сил струмів в обох обмотках є сталою величиною.
Це сталий коефіцієнт IPn/ISn = N, де
IPn – номінальний первинний струм;
ISn – номінальний вторинний струм;
N – значення трансформації.
За величиною струму, що протікає по вторинній обмотці, можна визначити величину струму, що протікає по первинній обмотці:
ISm * N = IPm, де
ISm – виміряний первинний струм;
IPm – вторинний вимірюваний струм.

УВАГА!
До кола вторинного струм рекомендується підключати провід діаметром не менше 2,5 мм².
Заземлення клеми S2 рекомендується.
Забороняється відключати коло вторинного струму під час роботи трансформатора (є ризик ураження електричним струмом або пошкодження пристрою).



тип	Ip/Is	клас	потужність  [VA]	розмір P1/P2 A1/A2/A3×B; C [мм]	розмір W×H [мм]	вага [кг]
TI-30*	30/5	1	1	Ø22	87,5×104	0,135
TI-40	40/5	1	1	Ø22	87,5×104	0,135
TI-50	50/5	1	2,5	Ø22	87,5×104	0,135
TI-60	60/5	1	2,5	Ø22	87,5×104	0,135
TI-75	75/5	1	2,5	Ø22	87,5×104	0,135
TI-80	80/5	1	2,5	Ø22	87,5×104	0,135
TI-100	100/5	0,5	2,5	30/25/20×10; Ø22	61×81×34	0,235
TI-150	150/5	0,5	2,5	30/25/20×10; Ø22	61×81×34	0,235
TI-200	200/5	0,5	5,0	30/25/20×10; Ø22	61×81×34	0,235
TI-250	250/5	0,5	5,0	30/25/20×10; Ø22	61×81×34	0,235
TI-300	300/5	0,5	5,0	30/25/20×10; Ø22	61×81×34	0,235
TI-400	400/5	0,5	10	40/30/ - ×10; Ø30	75×99×40	0,305
TI-600	600/5	0,5	10	40/30/ - ×10; Ø30	75×99×40	0,305



Увага! Тільки для TI-30* Для правильної роботи трансформатора необхідно 4 рази пропустити кабель через отвір трансформатора.



Характеристики:
Тип трансформатора	Однофазний
Корпус трансформатора	з замкнутим сердечником
Трансформація	50/5
Клас	0.5
Потужність	2,5 VA
Макс. напруга роботи	0,66 kV AC
Nr норми	IEC 60044-1
Вторинний струм номінальний ls, A	5
Розміри отвору P1/P2
Вага, кг	0.135
Напруга пробою ізоляції	3 kV/1 хв.
Підключення S1/S2	клеми гвинтові 4 мм²
Позиція монтажу	вертикально/горизонтально
Розмір WхHхD	87,5 мм x 104 мм
Частота	50÷60 Гц
Діапазон робочих температур
Ступінь захисту	IP20
Гарантія	24 місяці
Виробник	F&F
