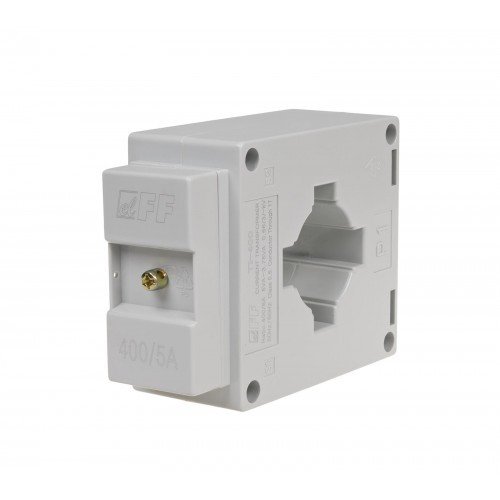

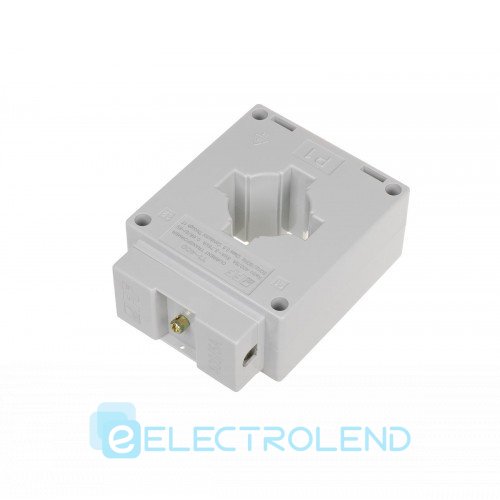

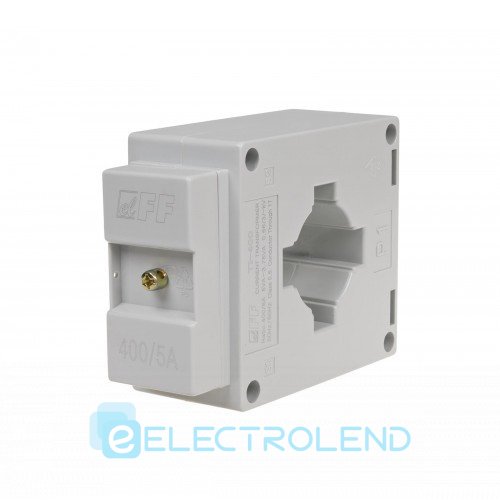

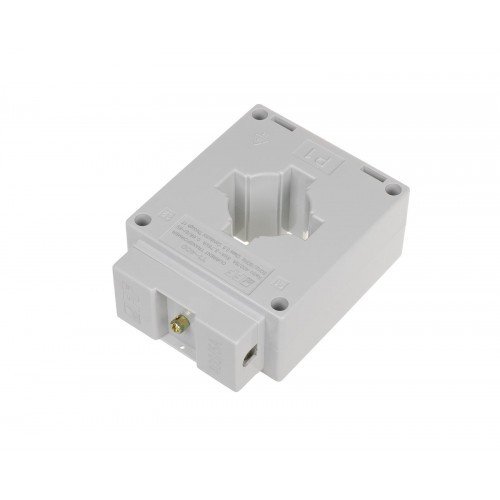

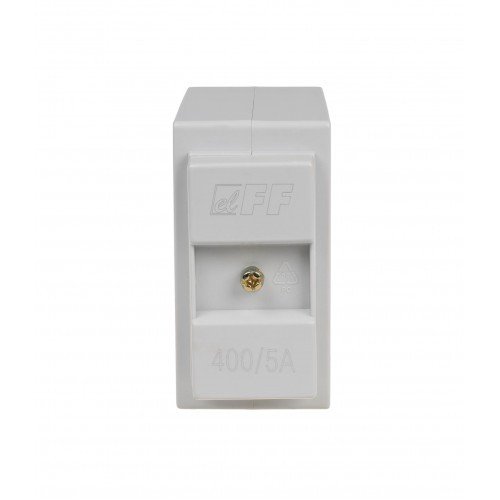

Трансформатор струму F&F TI-1600-5, 1600/5, з замкнутим сердечником
-
12570TI-1600-5Країна-виробник: Польща
Характеристики
- Серія: TI із замкнутим сердечником
- Тип виробу: Трансформатор струму
- Частота струму, Гц: 50
- Функціональне призначення: Вимірювальний
- Клас точності: 0.5
- Номінальний струм вторинної обмотки, А: 5
- Номінальний струм первинної обмотки, А: 1600
-
Знижки
Діють знижки від суми замовлення у кошику, умови за посиланням.
Зв’язок з нами Умови- Працюємо лише при повній оплаті за товар
- Мінімальне замовлення без ПДВ — 500 грн
- Мінімальне замовлення на безготівковий розрахунок з ПДВ-20% — 1000 грн (для ТОВ, ФОП та інші)
- Оплата банківською карткою за реквізитами. Без ПДВ
- Безготівковий розрахунок за рахунком з ПДВ-20% (для ТОВ, ФОП та інші)
- Самовивіз зі складу у Києві можливий лише після узгодження з менеджером.
- Відправляємо товари перевізниками — Нова Пошта, Delivery, у день замовлення, якщо покупець здійснив передоплату до 14:00/15:00. Якщо товар під замовлення — строки вказані у рахунку
- Оригінальна продукція
- Офіційна гарантія від виробника. Підтримка у сервісних випадках
- Повернення протягом 14 днів згідно з умовами повернення
-
Трансформатор струму F&F TI-1600-5, 1600/5, з замкнутим сердечником
Трансформатор струму служить пропорційної зміни великих струмів на менші значення, адаптовані до діапазонів вимірювання контрольно-вимірювальних приладів.
Як працює трансформатор струму ТI?
Провід із вимірюваним струмом проходить через основний отвір трансформатора (Р1/Р2), що еквівалентно одному витку первинної обмотки. Виходи S1 та S2 вторинної обмотки підключаються до затискачів вимірювального електричного кола контрольного або вимірювального приладу.
Коефіцієнт сил струмів в обох обмотках є сталою величиною.
Це сталий коефіцієнт IPn/ISn = N, де
IPn – номінальний первинний струм;
ISn – номінальний вторинний струм;
N – значення трансформації.
За величиною струму, що протікає по вторинній обмотці, можна визначити величину струму, що протікає по первинній обмотці:
ISm * N = IPm, де
ISm – виміряний первинний струм;
IPm – вторинний вимірюваний струм.
УВАГА!
До кола вторинного струм рекомендується підключати провід діаметром не менше 2,5 мм².
Заземлення клеми S2 рекомендується.
Забороняється відключати коло вторинного струму під час роботи трансформатора (є ризик ураження електричним струмом або пошкодження пристрою).
| тип | Ip/Is | клас | потужність [VA] |
розмір P1/P2 A1/A2/A3×B; C [мм] |
розмір W×H [мм] |
вага [кг] |
| TI-30* | 30/5 | 1 | 1 | Ø22 | 87,5×104 | 0,135 |
| TI-40 | 40/5 | 1 | 1 | Ø22 | 87,5×104 | 0,135 |
| TI-50 | 50/5 | 1 | 2,5 | Ø22 | 87,5×104 | 0,135 |
| TI-60 | 60/5 | 1 | 2,5 | Ø22 | 87,5×104 | 0,135 |
| TI-75 | 75/5 | 1 | 2,5 | Ø22 | 87,5×104 | 0,135 |
| TI-80 | 80/5 | 1 | 2,5 | Ø22 | 87,5×104 | 0,135 |
| TI-100 | 100/5 | 0,5 | 2,5 | 30/25/20×10; Ø22 | 61×81×34 | 0,235 |
| TI-150 | 150/5 | 0,5 | 2,5 | 30/25/20×10; Ø22 | 61×81×34 | 0,235 |
| TI-200 | 200/5 | 0,5 | 5,0 | 30/25/20×10; Ø22 | 61×81×34 | 0,235 |
| TI-250 | 250/5 | 0,5 | 5,0 | 30/25/20×10; Ø22 | 61×81×34 | 0,235 |
| TI-300 | 300/5 | 0,5 | 5,0 | 30/25/20×10; Ø22 | 61×81×34 | 0,235 |
| TI-400 | 400/5 | 0,5 | 10 | 40/30/ - ×10; Ø30 | 75×99×40 | 0,305 |
| TI-600 | 600/5 | 0,5 | 10 | 40/30/ - ×10; Ø30 | 75×99×40 | 0,305 |
Увага! Тільки для TI-30* Для правильної роботи трансформатора необхідно 4 рази пропустити кабель через отвір трансформатора.
| Характеристики: | |
| Тип трансформатора | Однофазний |
| Корпус трансформатора | з замкнутим сердечником |
| Трансформація | 1600/5 |
| Клас | 0.5 |
| Макс. напруга роботи | 0,66 kV AC |
| Nr норми | IEC 60044-1 |
| Вторинний струм номінальний ls, A | 5 |
| Розміри отвору P1/P2 | |
| Вага, кг | 0.324 |
| Напруга пробою ізоляції | 3 kV/1 хв. |
| Підключення S1/S2 | клеми гвинтові 4 мм² |
| Позиція монтажу | вертикально/горизонтально |
| Розмір WхHхD | 75 мм × 99 мм × 40 мм |
| Частота | 50÷60 Гц |
| Діапазон робочих температур | |
| Ступінь захисту | IP20 |
| Гарантія | 24 місяці |
| Виробник | F&F |
Увага щодо кольору товару та його зовнішнього вигляду
Будь ласка, зверніть увагу: відтінок або текстура товару можуть незначно відрізнятися від зображення на сайті. Це може бути пов’язано з індивідуальними налаштуваннями екрана, умовами освітлення під час фотозйомки або незначними виробничими змінами. Такі відмінності не впливають на якість та функціональні характеристики продукції.
Характеристики та комплектація товару можуть змінюватися виробником без попереднього повідомлення.
