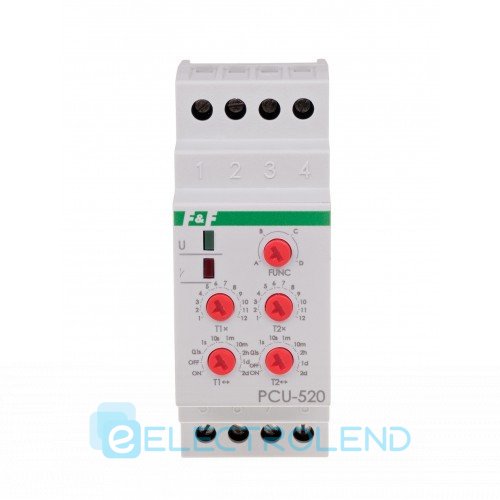

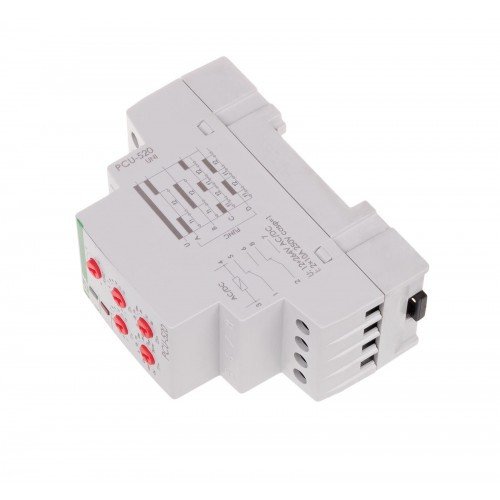

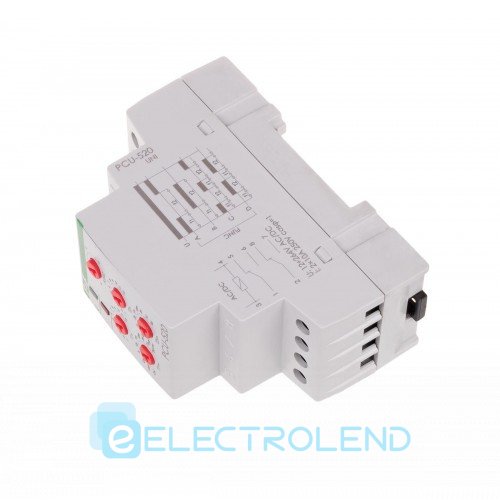

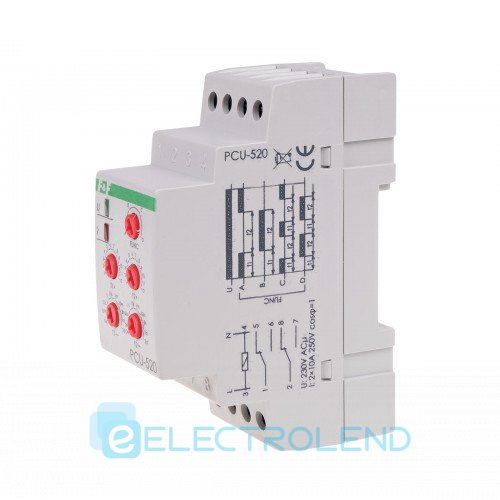

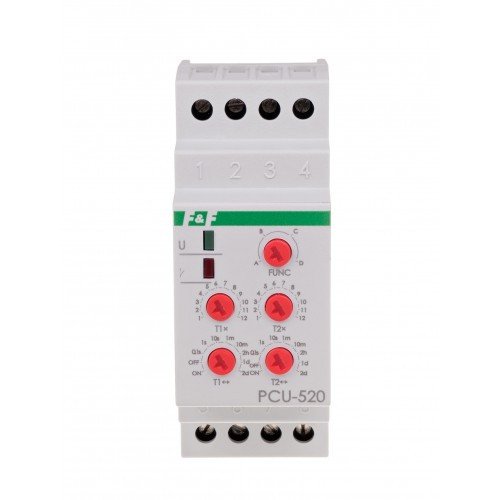

Реле часу універсальне PCU-520 195÷253В AC 2х8А (РЧ-520 220B) F&F

Реле часу універсальне PCU-520 195÷253В AC 2х8А (РЧ-520 220B) F&F

З можливістю незалежного встановлення часу праці T1 та часу перерви T2, живлення: 220В АС

Призначення: реле часу призначене для передачі команд з одного електричного кола в друге коло з визначеною, наперед встановленою затримкою. Застосовується для керування пристроями промислової та побутової автоматики, вентиляції, обігріву, освітлення, сигналізації тощо.

Встановлення робочого режиму: робочий режим пристрою визначається комбінацією положення перемикачів (наприклад верхній в положенні C, нижній в положенні R визначають режим CR – циклічне включення).

Робочі режими:

Затримка вимкнення (IA)
В момент ввімкнення живлення контакти вихідного реле пристрою замикаються і починається відлік встановленого часу t у встановленому діапазоні xt, по закінченні якого контакти повертаються в початковий стан. Після вимкнення напруги живлення і її повторної подачі робочий режим реле реалізується знову.
Затримка ввімкнення (IR)
В момент ввімкнення живлення, контакти вихідного реле пристрою залишаються розімкненими і починається відлік встановленого часу t у встановленому діапазоні xt, по закінченні якого контакти замикаються. Після вимкнення напруги живлення і її повторної подачі робочий режим реле реалізується знову.
Затримка вимкнення циклічна (CA)
Режим роботи затримки вимкнення реалізується циклічно з однаковими періодами встановленого робочого часу і часу перерви.
Затримка ввімкнення циклічна (CR)
Режим роботи затримки ввімкнення реалізується циклічно з однаковими періодами встановленого робочого часу і часу перерви.

Встановлення перемикача часового діапазону в положення:
ВКЛ – призводить до тривалого замикання контактів вихідного реле при ввімкненому живленні.
ВИКЛ – призводить до тривалого розмикання контактів вихідного реле при ввімкненому живленні.

Зауваження:
При ввімкненому живленні реле не реагує на зміни часового діапазону.
Зміни часового діапазону вступають в силу після вимкнення напруги живлення і її повторної подачі.
При увімкненому живленні у встановленому діапазоні можна плавно змінювати витримку часу.

 Схема підключення:

Характеристики та комплектація товару можуть змінюватися виробником без попереднього повідомлення.
