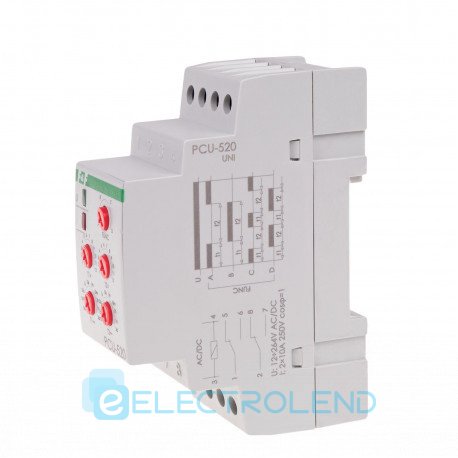

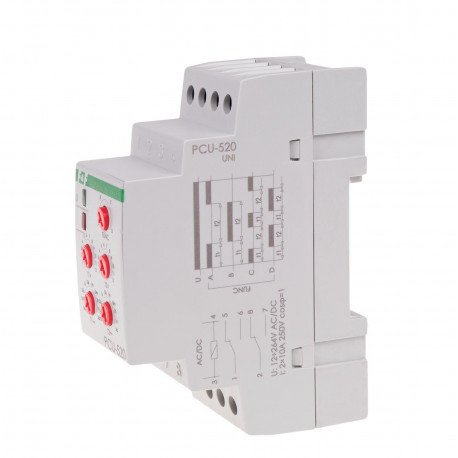

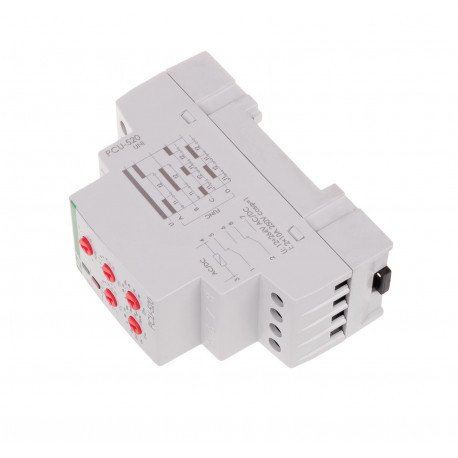

Реле часу призначені для контролю часу в промислових і побутових системах автоматичного управління (наприклад, вентиляції, опалення, освітлення, сигналізації і т. Д.).
Установка двох незалежних значень часу t1 і t2 (час роботи і час перерви).

Функціонування
Режим роботи:
* ЗАТРИМКА АКТИВАЦІЇ (IR)
Поки не спрацює реле, контакт залишається в положеннях 1-5 і 2-8. Після подачі напруги живлення (горить зелений світлодіод «U») контакт переводиться в положення 1-6 і 2-7 і починається зворотний відлік заданого значення t (горить червоний світлодіод). Після закінчення встановленого часу t контакт повертається в положення 1-5 і 2-8. Послідовність роботи реле можна повторити після вимкнення живлення.
* ЗАТРИМКА ВІДКЛЮЧЕННЯ (IA)
Поки не спрацює реле, контакт залишається в положеннях 1-5 і 2-8. Після подачі напруги живлення (горить зелений світлодіод «U») контакт переводиться в положення 1-6 і 2-7 і починається зворотний відлік заданого значення t (спалахує червоний світлодіод). Послідовність роботи реле можна повторити після виключення і включення напруги живлення.
* ЗАДНЯ АКТИВАЦІЯ - ЦИКЛІЧНИЙ (CR) Робочий
режим LA запускається в рівних циклах переривання / роботи згідно з попередньо встановленими значеннями часу.
* ЗАДНЄ ВІДКЛЮЧЕННЯ - ЦИКЛІЧНИЙ (CA) Робочий
режим LD запускається в рівних циклах переривання / роботи у відповідності з заданими значеннями часу.




Увага!
* Установка регулятора тимчасового діапазону в положення:
ON - положення при включеному харчуванні призводить до постійного замикання контакту в положеннях 1-6 і 2-7.
ВИКЛ - положення (харчування активовано) викликає постійне замикання контакту в положеннях 1-5 і 2-7.
* При включеному живленні система не реагує на зміни параметрів часового діапазону.
* Знову встановлений часовий діапазон активний після вимикання та вмикання джерела живлення.
* При включеному харчуванні можна вільно регулювати заданий час в обраному часовому діапазоні.

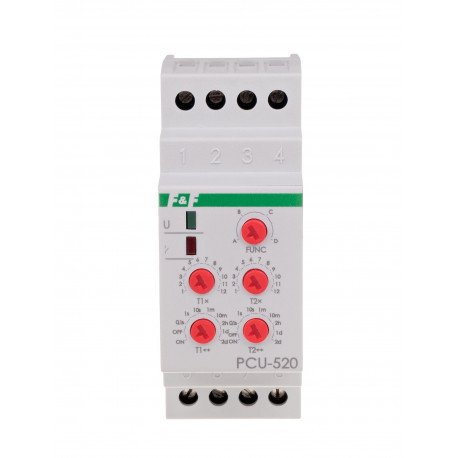

Опис передньої панелі
