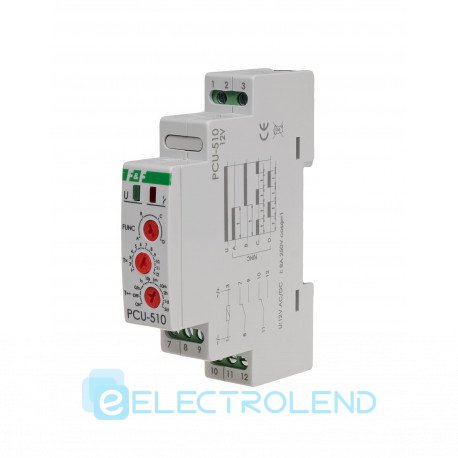

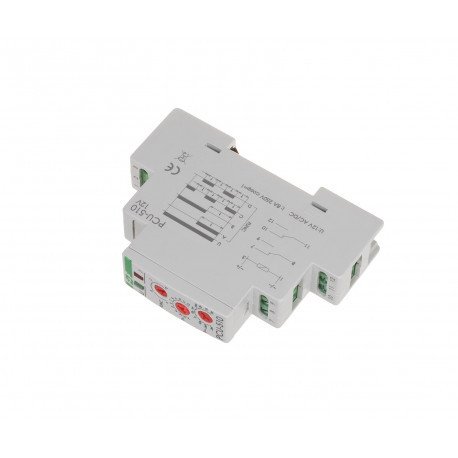

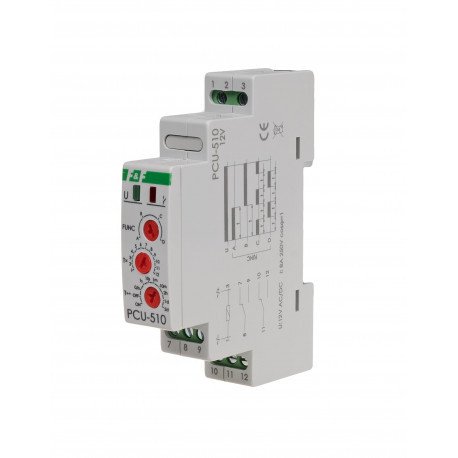

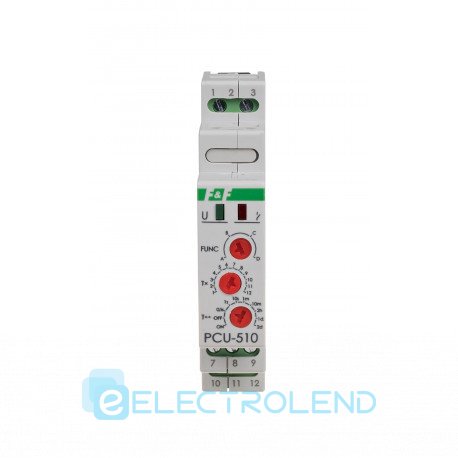

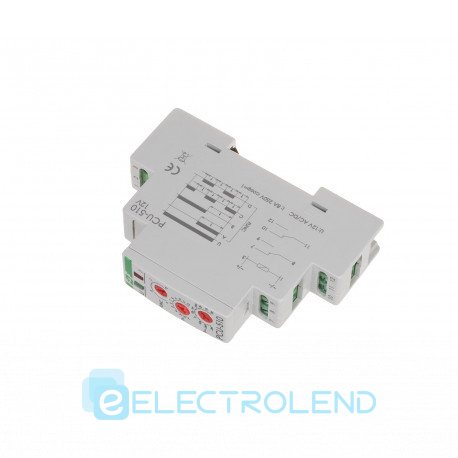

Реле часу PCU-510-12V 2×8A 11÷14В AC/DC F&F

Реле часу PCU-510-12V 2×8A 11÷14В AC/DC F&F

Реле часу призначені для контролю часу в промислових і побутових системах автоматичного управління (наприклад, вентиляції, опалення, освітлення, сигналізації і т. Д.).
Контакт 2x1P.

Функціонування
Режим роботи:
* ЗАТРИМКА АКТИВАЦІЇ (IR)

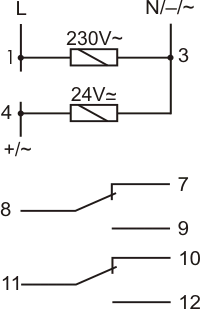

Після подачі напруги живлення контакт залишається в положенні 11-10 (і 8-7 для PCU-510), і починається відлік заданого значення t. Після зворотного відліку заданого часу t контакт переміщається в положення 11-12 (і 8-9 для PCU-510). Послідовність роботи реле можна повторити після вимкнення живлення.
* ЗАТРИМКА ВІДКЛЮЧЕННЯ (IA)
Поки не спрацює реле, контакт залишається в положенні 11-10 (і 8-7 для PCU-510). Після подачі напруги живлення контакт переміщається в положення 11-12 (і 8-9 для PCU-510), і починається зворотний відлік заданого значення t. Після зворотного відліку попередньо встановленого часу t контакт повертається в положення 11-10 (і 8-7 для PCU-510). Послідовність роботи реле можна повторити після вимкнення живлення.
* ЗАДНЯ АКТИВАЦІЯ - ЦИКЛІЧНИЙ (CR) Робочий
режим LA запускається в рівних циклах переривання / роботи згідно з попередньо встановленими значеннями часу.
* ЗАДНЄ ВІДКЛЮЧЕННЯ - ЦИКЛІЧНИЙ (CA) Робочий
режим LD запускається в рівних циклах переривання / роботи згідно з попередньо встановленими значеннями часу.


Увага!
* Установка регулятора тимчасового діапазону:
ON - положення при включеному харчуванні призводить до постійного замикання контакту в положенні 11-12 (і 8-9 для PCU-510).
ВИКЛ - положення (харчування включено) призводить до того, що контакт постійно замикається в положенні 11-10 (і 8-7 для PCU-510).
* При включеному живленні система не реагує на зміни параметрів часового діапазону.
* Знову встановлений часовий діапазон активний після вимикання та вмикання джерела живлення.
* При включеному харчуванні можна вільно регулювати заданий час в обраному часовому діапазоні.
