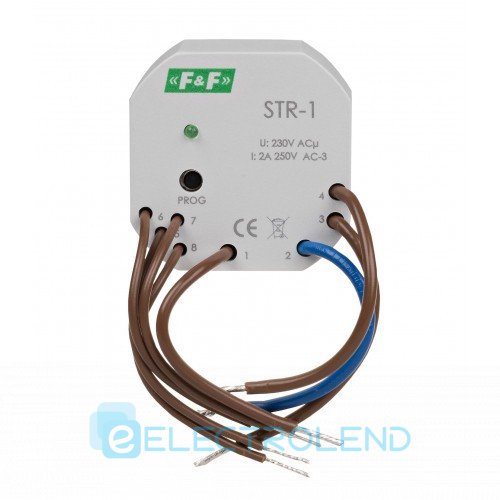

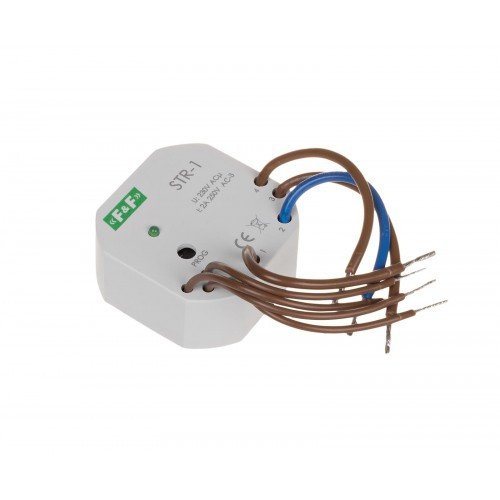

Реле управління ролетами STR-1 напруга 230V AC двухкнопочний F&F

Реле управління ролетами STR-1 напруга 230V AC двухкнопочний F&F

Двухкнопочний, живлення 230 В AC, монтаж в монтажну коробку

Реле управління ролетами STR призначене для управління жалюзі (вгору-вниз) або іншими об'єктами (наприклад, воротами), які приводяться в рух однофазним електродвигуном змінного струму, за допомогою імпульсних вимикачів (наприклад, однопозиційних).

Реле може працювати як окремий пристрій (призначений для відкриття/закриття однієї рулонної штори), а також можна об'єднувати реле в групи, що забезпечують централізоване управління багатьма жалюзі.

Принцип дії

Про подачі живлення реле управління ролетами сигналізує зелений світлодіод U. Двигун жалюзі включається шляхом короткочасної подачі напруги (L або N) до одного з керуючих входів. Двигун включається на час, заздалегідь запрограмовану користувачем, що дозволяє повністю піднімати або опускати рольставні. Робота двигуна і напрямок руху жалюзі сигналізуються відповідним червоним світлодіодним індикатором вгору або вниз. Можна зупинити активовану роллету на рівні, вибраному користувачем (неповне відкриття або закриття ролети).

Керуючі входу реле

Локальне управління - кнопки, підключені до клем 5 і 6, керуючі однієї шторкою.

- вгору (відкрити);

- вниз (закрити).

Натискання локальної кнопки включає роллету у відповідному напрямку. Якщо шторка вже знаходиться в русі, натискання кнопки локального управління зупинить роллету.

Центральне управління - загальна для багатьох реле (мінімум два) група кнопок, підключених до клем 7 і 8, що управляє всіма жалюзі, що знаходяться в центральній системі управління.

- все вгору;

- всі униз.

Натискання центральної кнопки управління активує жалюзі для руху в заданому напрямку. Якщо один з ролет вже рухається в тому ж напрямку, він продовжить рух. Якщо він рухається в протилежному напрямку, то рольставні спочатку зупиняються, а потім включаються в напрямку, заданому командою, поданої на центральний вхід.

Увага!

Центральне управління дозволяє активувати рольставні тільки для руху в обраному напрямі. Шторка зупиниться тільки після закінчення запрограмованого часу або після натискання будь-якого вимикача локального управління.

Характеристики та комплектація товару можуть змінюватися виробником без попереднього повідомлення.
