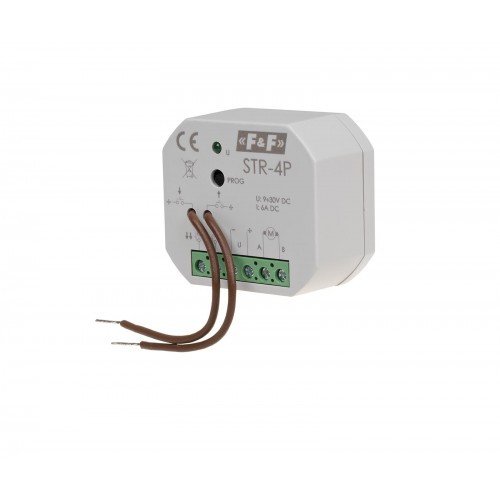

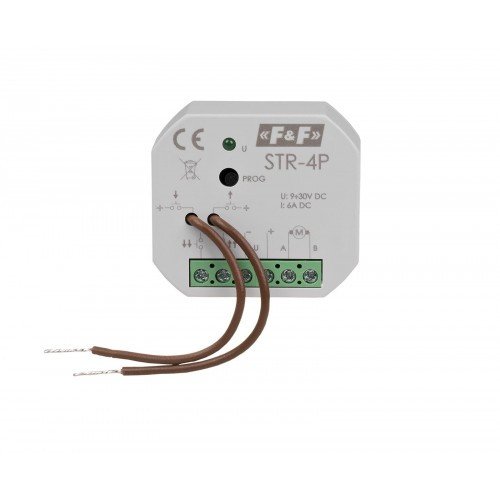

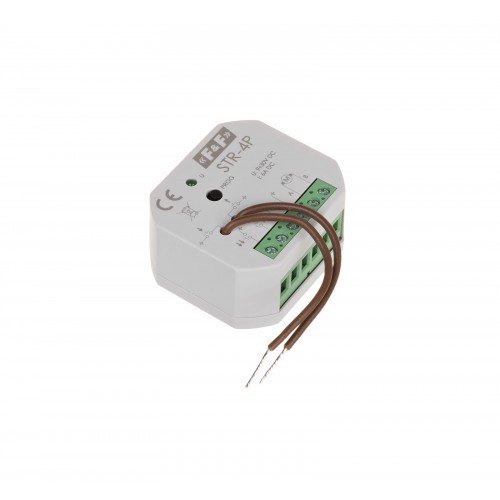

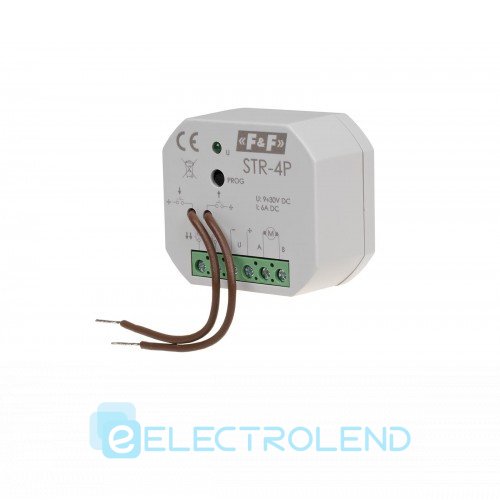

Реле управління ролетами STR-4P 10÷27 V DC двухкнопочний F&F

Реле управління ролетами STR-4P 10÷27 V DC двухкнопочний F&F

Напруга живлення 9-30 В DC. Комутований струм 6 А. Монтаж в монтажну коробку, двухкнопочний

Призначення

Призначений для управління ролетами (вгору-вниз) або іншими об'єктами (наприклад, воротами), які приводяться в рух однофазовым електродвигуном змінного струму за допомогою моностабильных вимикачів (наприклад, звонковых).



Принцип роботи

Реле може працювати як незалежна пристрій (призначене для відкривання/закривання однієї ролети), а також можливе об'єднання реле в групи, з можливістю централізованого управління декількома ролетами. Включення двигуна ролети відбувається шляхом подачі короткого сигналу «+» на один або кілька входів управління. Двигун включається на час, запрограмовану користувачем, протягом якого можливий повний підйом або опускання ролети. При подачі живлення на реле загоряється зелений світлодіод LED U. Існує можливість зупинки запущеної ролети на рівні, вибраному користувачем (неповне відкриття/закриття ролети).

Кожен напрямок руху має власну локальну кнопку. Коротке натискання (<0,5 с) призведе до початку руху ролети в заданому напрямку протягом запрограмованого періоду. Якщо в момент натискання кнопки ролета вже рухається, то відбудеться її зупинка. Тривале натиснення кнопки (>0,5 с) призводить до початку руху ролети в заданому напрямку на час, протягом якого буде натиснута кнопка (наприклад, функція забезпечує можливість регулювання нахилу ламелей).



Особливості

• - Місцеве і центральне управління;

• - Програмування часу роботи (руху) ролети.



Реле також може працювати в режимі ОДНА ЛОКАЛЬНА КНОПКА

Вхід локального управління Dół/Вниз підключено до лінії N на постійній основі. До входу локального управління Góra/Вгору підключена кнопка, яка запускає роллету в одному чи іншому напрямку. Коротке натискання (<0,5 с) призведе до початку руху ролети в заданому напрямку на протязі запрограмованого періоду. Якщо в момент натискання кнопки ролета вже рухається, то відбудеться її зупинка. Тривале натиснення кнопки (>0,5 с) призводить до початку руху ролети в заданому напрямку на час, протягом якого буде натиснута кнопка. Кожне наступне натискання кнопки запустить роллету в напрямку, протилежному попередньому.



Напруга живлення - 10÷27 В DC

Управління - спрацьовує рівнем 10÷27 В DC

Тип двигуна - 24 В DC

Управління - центральне двохклавішне

Локальне управління - одно-або двохклавішне

Керуючий сигнал - (+)

Час включення - програмований від 1 с до 15 хвилин.

Виконавчий елемент - реле

Навантаження на контакт - 6 A / 24 V

Підключення місцевого управління - 2×DY 1 мм2 / l: 10 мм

Підключення - гвинтові затискачі 2,5 мм2

Момент затягування - 0,4 Нм

Споживана потужність - режим очікування/робота 0,15 Вт/0,6 Вт

Температура експлуатації -15 ÷ 50°C

Розміри - Ø54 (48×43 мм), висота: 25 мм

Монтаж - в коробку прихованого монтажу Ø60

Ступінь захисту - IP20



Схема підключення
