Покажчик прихованої проводки "Пошук-СП"

Покажчик прихованої проводки "Пошук-СП"





Індикатор прихованої проводки «Пошук-СП» забезпечує перевірку наявності напруги в колах змінного струму напругою від 110 В до 380 В частотою 50 Гц без електричного контакту з провідником.

Індикатор призначений для:

• Виявлення прихованої проводки;

• Визначення фазного проводу на ізольованих та неізольованих ділянках електричних мереж змінного струму без безпосереднього контакту з цими ділянками;

• Перевірки справності запобіжників, плавких вставок, визначення обривів у проводах, що перебувають під напругою;

• Перевірки правильності фазування побутових електролічильників без зняття пломби та захисної кришки.

Основні області застосування — під час обслуговування електроустановок, електричних мереж, електролічильників.

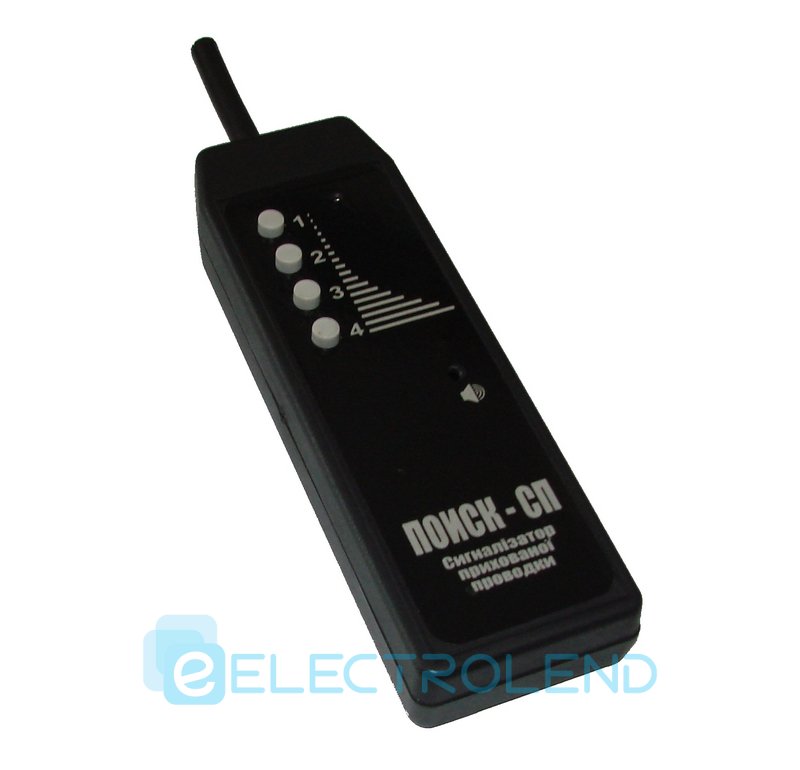

Індикатор прихованої проводки «Пошук-СП»

Індикатор прихованої проводки «Пошук-СП» має чотири діапазони чутливості до електричного поля, створеного провідником, який перебуває під напругою.
Індикатор подає світловий та звуковий сигнали, коли його антена розташована на відстані від провідника відповідно до таблиці:

Діапазон чутливості Відстань, мм
«1» Від 0 до (10 ± 5)
«2» Від 0 до (100 ± 50)
«3» Від 0 до (300 ± 150)
«4» Від 0 до (700 ± 350)

Примітка. Значення чутливості наведено при напрузі на провіднику 220 ± 10 В, частоті 50 Гц, вологості 80% та температурі навколишнього повітря 20 ± 5 °C у приміщенні з ізольованими підлогами.

Основні технічні та експлуатаційні характеристики:

Струм, споживаний індикатором від джерела живлення при будь-якій натиснутій кнопці за відсутності світлового та звукового сигналу — не більше 10 мА,
при наявності сигналів — 30 мА.

Індикатор призначений для роботи при температурі навколишнього повітря від –30 °C до +40 °C та відносній вологості повітря 80% при 25 °C.

Живлення індикатора здійснюється від елемента живлення типорозміру 6F22 («Крона») з напругою від 7 В до 10 В.

Габаритні розміри індикатора — 49×195×22 мм.

Індикатор не містить дорогоцінних металів.

Маса індикатора — не більше 200 г.

Термін служби індикатора — не менше 10 років.
