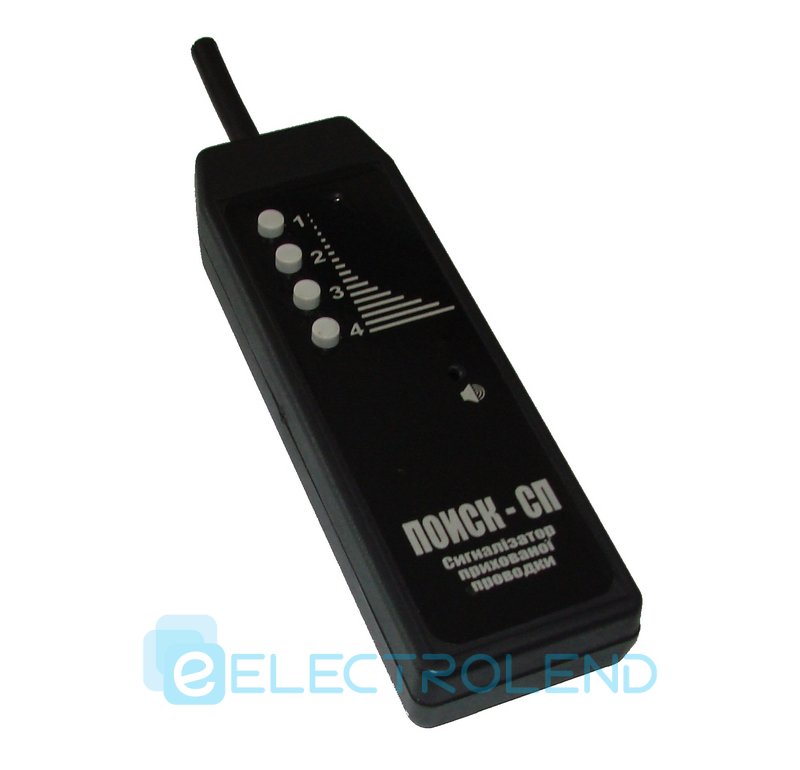

Указатель скрытой проводки "Поиск-СП"

Указатель скрытой проводки "Поиск-СП"



Указатель скрытой проводки «Поиск-СП» обеспечивает проверку наличия напряжения в цепях переменного тока напряжением от 110 В до 380 В частоты 50 Гц без электрического контакта с проводником.



Указатель предназначен для:



• Выявление скрытой проводки;



• Выявление фазного провода на изолированных и неизолированных частях электрических сетей переменного тока без непосредственного контакта с этими частями;



• Проверки исправности предохранителей, плавких вставок, определения обрывов в проводах, находящихся под напряжением;



• Проверки правильности фазировки бытовых электросчетчиков без снятия пломбы и защитной крышки.



Основные области применения — при обслуживании электроустановок, электрических сетей, электросчетчиков.



Указатель скрытой проводки "Поиск-СП" имеет четыре диапазона чувствительности электрическому полю, создаваемому проводником, находящимся

под напряжением. Указатель выдает световой и звуковой сигналы, когда его антенна расположена на расстоянии от проводника в соответствии

с таблицей

Диапазон чувствительности	Расстояние, мм
«1»	От 0 до (10 ± 5)
«2»	От 0 до (100± 50)
«3»	От 0 до (300 ± 150)
«4»	От 0 до (700±350)

Примечание Значение чувствительности указано при напряжении на проводнике 220 ± 10 В, частоте 50 Гц, влажности 80%, температуре окружающего воздуха

20 ± 50С в помещении с изолированными полами.



Основные технические и эксплуатационные характеристики:

Сила тока, потребляемого указателем от источника питания при любой нажатой кнопке при отсутствии светового и звукового сигнала, не более — 10 мА,

при наличии сигналов — 30 мА.



Указатель предназначен для работы при температуре окружающего воздуха от минус 30 0С и до плюс 40 0С и относительной влажности воздуха — 80% при 25 0 С



Питание указателя осуществляется от элементов питания типоразмера 6F22 (типа «Крона») с напряжением от 7В до 10В.



Габаритные размеры указателя 49х195х22.



Указатель не содержит драгметаллов.



Масса указателя, г не более - 200.



Срок службы указателя, не менее — 10 лет.

Характеристики и комплектация товара могут изменяться производителем без предварительного уведомления.
