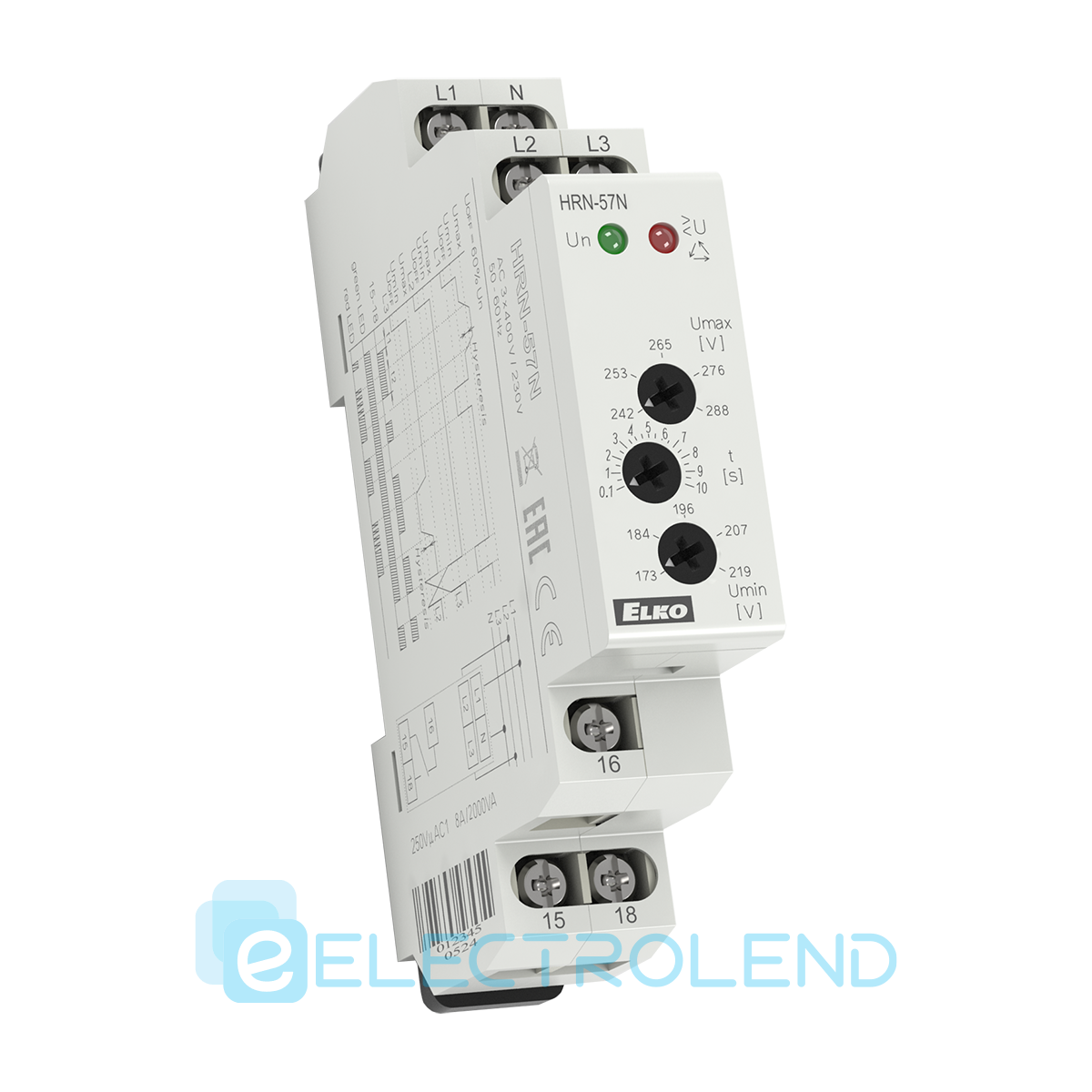

Реле контролю напруги трифазного HRN-57N AC 3x400/230V + нульовий провід ELKOep



Реле контролю підвищення /пониження напруги в 3-фазних мережах, 1 перемикаючий контакт 8 A / 250 V AC1, харчування L1-N

контролює підв./пониж. напруга у 3-фазових мереж, заміна за HRN-52

Реле контролю підвищення /пониження напруги в 3-фазних мережах - HRN-57, HRN-57N

застосовується для контролю напруги в распредщите, захист обладнання

• застосовується для контролю напруги в распредщите, захист обладнання
• моніторує величину напруги у 3-фазній системі напруги
• реле контролює послідовність фаз
• можна налаштувати верхній і нижній рівень напруги, при якому контакт вихідного реле вимикається
• налаштовувана затримка елімінує короткочасні піки і спади напруги в мережі
• харчування з контрольованого напруги
• стан помилки вказує червоний LED і розмикання вихідного контакту реле
• вихідний контакт 1x переключ. 8 A / 250 V AC1
• если напряжение питания станет ниже 60 % Un (UOFF уровень отключения), произойдет немедленное размыкание реле без реализации задержки
• HRN-57 - питание со всех фаз, это значит, что реле и при выпадении одной из фаз сохраняет все свои функции
• HRN-57N - питание L1-N, это значит, что реле контролирует и нарушение нейтраля, замена HRN-52
• в исполнении 1-МОДУЛЬ, крепление на DIN рейку



Documents to download

• Datasheet_HRN_57_57N
• Manual_HRN-57_57N



• применяется для контроля напряжения в распредщите, защита оборудования

• мониторирует величину напряжения в 3-фазной системе напряжения

• реле контролює послідовність фаз

• можна налаштувати верхній і нижній рівень напруги, при якому контакт вихідного реле вимикається

• налаштовувана затримка елімінує короткочасні піки і спади напруги в мережі

• харчування з контрольованого напруги

• стан помилки і розмикання вихідного контакту реле вказує червоний LED

• вихідний контакт 1x переключ. 8 A / 250 V AC1

• якщо напруга живлення стане нижче 60 % Un (UOFF рівень відключення), відбудеться негайне розмикання реле без реалізації затримки

• HRN-57 - харчування з усіх фаз, це означає, що реле і при випаданні однієї з фаз зберігає всі свої функції

• HRN-57N - харчування L1-N, це означає, що контролює реле і порушення нейтраля, заміна HRN-52

• у виконанні 1-МОДУЛЬ, кріплення на DIN рейку

Схема



Схема підключення

Функції

Технічні параметри
