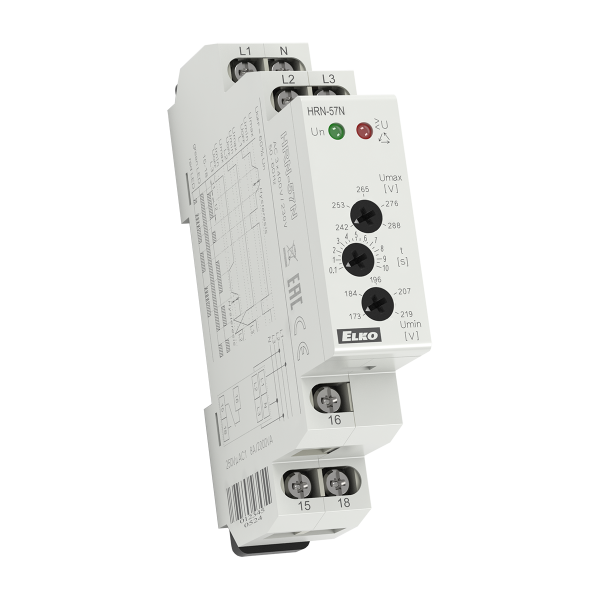

Реле контроля напряжения трехфазное HRN-57N AC 3x400/230V + нулевой провод ELKOep



Реле контроля повышения /понижения напряжения в 3-фазных сетях, 1 переключающий контакт 8 A / 250 V AC1, питание L1-N

контролирует повыш./пониж. напряжение у 3-фазовых сетей, замена за HRN-52

Реле контроля повышения /понижения напряжения в 3-фазных сетях - HRN-57, HRN-57N

применяется для контроля напряжения в распредщите, защита оборудования

• применяется для контроля напряжения в распредщите, защита оборудования
• мониторирует величину напряжения в 3-фазной системе напряжения
• реле контролирует последовательность фаз
• можно настроить верхний и нижний уровень напряжения, при котором контакт выходного реле выключится
• настраиваемая задержка элиминирует кратковременные пики и спады напряжения в сети
• питание с контролируемого напряжения
• состояние ошибки указывает красный LED и размыкание выходного контакта реле
• выходной контакт 1x переключ. 8 A / 250 V AC1
• если напряжение питания станет ниже 60 % Un (UOFF уровень отключения), произойдет немедленное размыкание реле без реализации задержки
• HRN-57 - питание со всех фаз, это значит, что реле и при выпадении одной из фаз сохраняет все свои функции
• HRN-57N - питание L1-N, это значит, что реле контролирует и нарушение нейтраля, замена HRN-52
• в исполнении 1-МОДУЛЬ, крепление на DIN рейку



Documents to download

• Datasheet_HRN_57_57N
• Manual_HRN-57_57N



• применяется для контроля напряжения в распредщите, защита оборудования

• мониторирует величину напряжения в 3-фазной системе напряжения

• реле контролирует последовательность фаз

• можно настроить верхний и нижний уровень напряжения, при котором контакт выходного реле выключится

• настраиваемая задержка элиминирует кратковременные пики и спады напряжения в сети

• питание с контролируемого напряжения

• состояние ошибки и размыкание выходного контакта реле указывает красный LED

• выходной контакт 1x переключ. 8 A / 250 V AC1

• если напряжение питания станет ниже 60 % Un (UOFF уровень отключения), произойдет немедленное размыкание реле без реализации задержки

• HRN-57 - питание со всех фаз, это значит, что реле и при выпадении одной из фаз сохраняет все свои функции

• HRN-57N - питание L1-N, это значит, что реле контролирует и нарушение нейтраля, замена HRN-52

• в исполнении 1-МОДУЛЬ, крепление на DIN рейку

Схема



Схема подключения

Функции

Технические параметры
