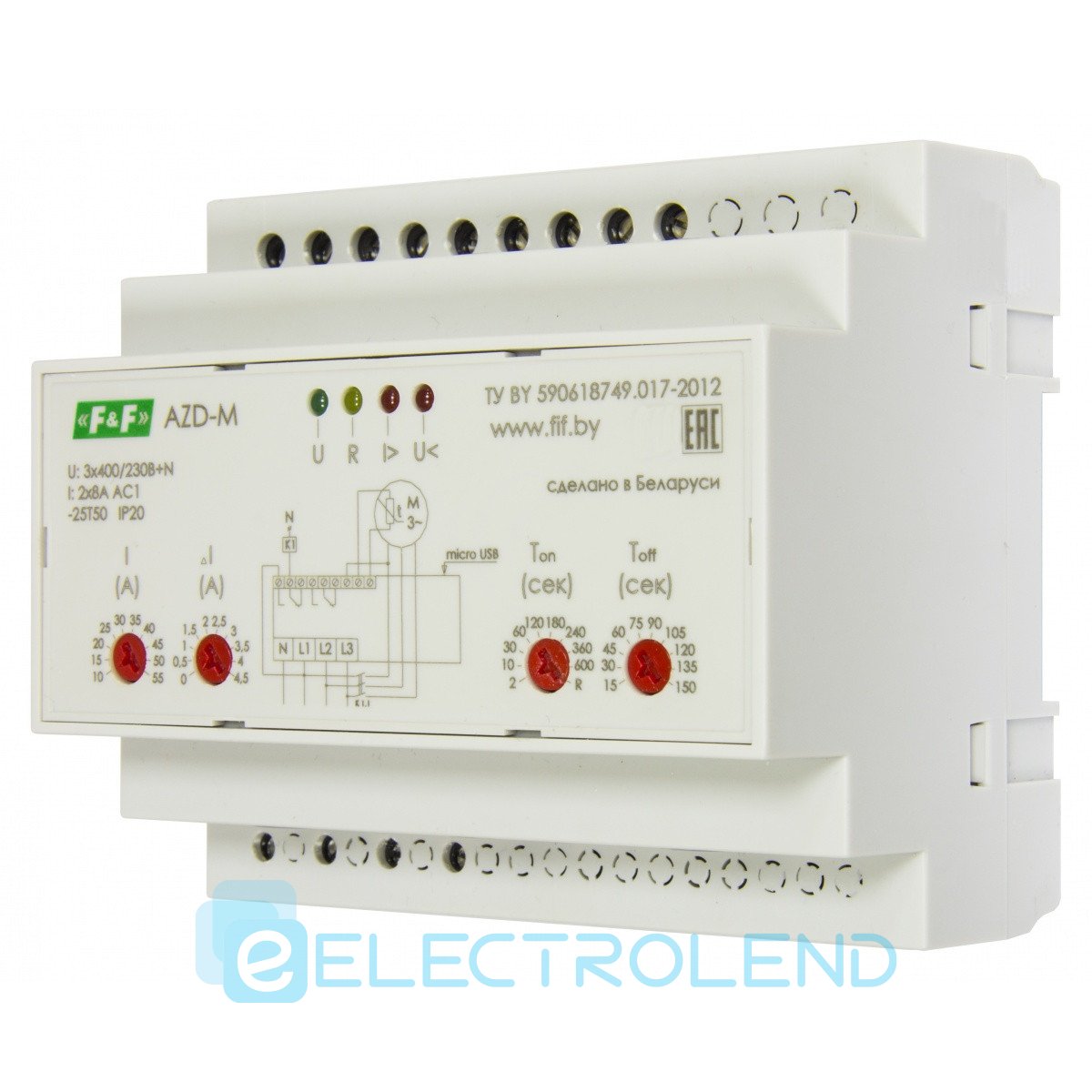

• Автомат захисту електродвигунів AZD-M-01 3×220/400В 1-5,5 A F&F

  • Автомат захисту електродвигунів AZD-M-01 3×220/400В 1-5,5 A F&F

    • 3012
      AZD-M-01
      Країна-виробник: Польща
      4 509.42грн

      Характеристики

      • Тип виробу: Реле контролю напруги, Реле контролю фаз, Реле захисту електродвигуна
      • Тип монтажу: На DIN рейку
      • Дисплей: Ні

    • Знижки

      Діють знижки від суми замовлення у кошику, умови за посиланням.

      Зв’язок з нами

      Умови

      • Працюємо по предоплаті
      • Мінімальне замовлення — 500 грн

      Оплата

      • Оплата картою

        • PrivatBank MonoBank LiqPay VISA Verified by VISA Mastercard



      • Безготівковий розрахунок за рахунком з ПДВ (для ТОВ, ФОП та інші)

      Доставка

      • Самовивіз зі складу у Києві можливий лише після узгодження з менеджером.
      • Надсилаємо товари перевізниками - Нова Пошта, Delivery, у день оплати за умови надходження коштів до 14:00–15:00. Термін доставки зазвичай складає 1–2 робочі дні по регіонах України.
      • Вартість доставки починається від 80 грн відповідно до тарифів перевізника
        • Новая Почта Delivery

      Захист покупки



Відмітні особливості реле:

Для 3-х фазних електродвигунів. Виконання 1: 10-59,5 А. Виконання 2: 1-5,5 А. Можливо зміна налаштувань через комп'ютер.



Призначення
Реле AZD-M призначений для безперервного контролю струмів у ланцюгах живлення 3-х фазних електроустановок (ЕУ) змінного струму промислової частоти 50 Гц напругою 3x400/230В+N (асинхронних електродвигунів, трансформаторів та іншого електрообладнання) та захисного відключення навантаження при виникненні аварійних режимів, з метою підвищення надійності їх роботи і збільшення терміну служби.



Принцип роботи
Реле AZD-M здійснює безперервний контроль струмів в трьох фазах обслуговує електроустановки і при виявленні аварійних режимів відключає її. Відключення, з одночасним відображенням типу аварії відповідним індикатором, відбувається у таких аварійних ситуаціях:
- перевантаження по струму неприпустимої тривалості – поломка або заклинювання приводних механізмів, руйнування підшипників тощо;
- неприпустиме зниження навантаження – поломка приводних механізмів, сухий хід насоса і т. п.;
- при обриві будь фази;
- при неприпустимою асиметрії струмів;
- при роботі на зниженому або підвищеній напрузі;
- при перегріві ЕУ;
- при неприпустимою асиметрії фазних напруг;
- при короткому замиканні.



Призначення: Автомат захисту електродвигунів AZD, призначений для захисту 3-х фазних електродвигунів з номінальними (робочими) струмами в діапазоні від 1А до 5,5 А (понад 5,5 А з зовнішніми трансформаторами струму) від аварійних режимів роботи.

Технічні характеристики:
напруга живлення: 3x400 / 230 В + N 50Гц
діапазон контрольованої струмів електродвигуна:
 		 1-5,5 А
10-59А
максимальний комутований струм: 8А AC1
максимальний струм котушки контактора: 2А
максимальна напруга контактів реле: 400В АС
контакт: Тип 1Р (1 перемикаючий)
допустима асиметрія фазних напруг: 60В
час відключення по асиметрії: 5 сек.
допустима асиметрія фазних струмів: 30%
час відключення при перевантаженні по струму: струмочасовий характеристика
час відключення при обриві фази, не більше: 1 сек.
час відключення при порушенні чергування фаз, не більше: 0,1 сек.
час повторного включення двигуна: 2 с - 10 хв
максимальний діаметр отвору в корпусі для кабеля живлення: 12 мм
ступінь захисту: IP20
діапазон робочих температур: від -25 до +50 С
габарити: 105х90х65 мм
монтаж: DIN-рейка 35 мм
* K - коефіцієнт трансформації трансформатора струму

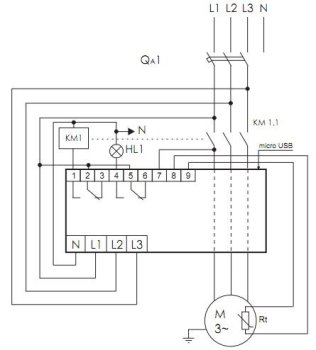

Схеми підключення:

azd-sh01

Захисні функції:

- захист від частих пусків,
- захист від перевантаження по струму,
- захист від перегріву,
- захист від порушення чергування і злипання фаз,
- захист від обриву фази,
- захист від роботи при пониженому та підвищеному напрузі,
- захист від асиметрії фазних струмів,
- захист від асиметрії фазних напруг,
- захист від струмів короткого замикання,
- захист від втрати навантаження (сухий хід).

Характеристики та комплектація товару можуть змінюватися виробником без попереднього повідомлення.
