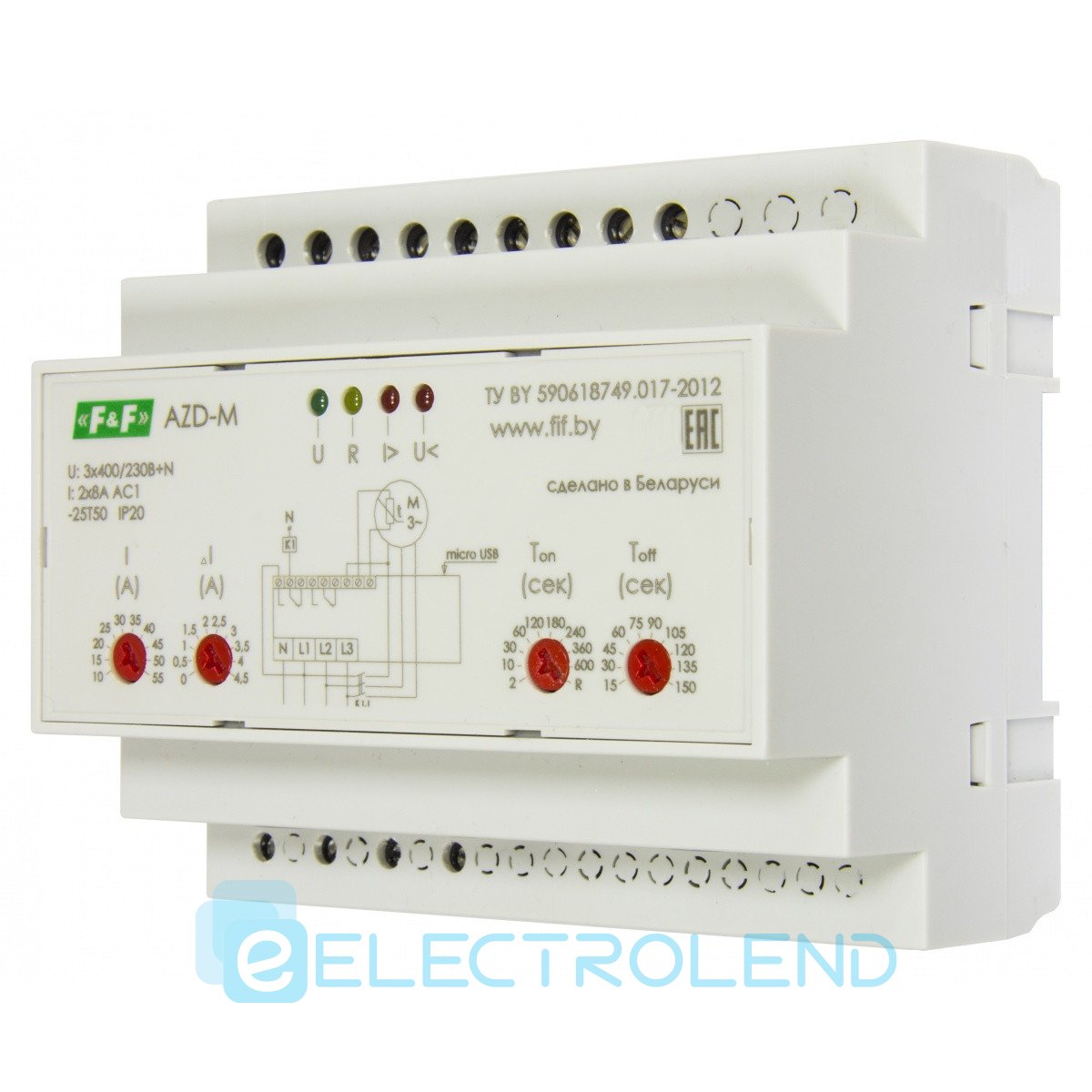

Автомат защиты электродвигателей AZD-M-01 3×220/400В 1-5,5A F&F

Отличительные особенности реле:

Для 3-х фазных электродвигателей. Исполнение 1: 10-59,5 А. Исполнение 2: 1-5,5 А. Возможно изменение настроек через компьютер.

Назначение
Реле AZD-M предназначено для непрерывного контроля токов в цепях питания 3-х фазных электроустановок (ЭУ) переменного тока промышленной частоты 50 Гц напряжением 3x400/230В+N (асинхронных электродвигателей, трансформаторов и другого электрооборудования) и защитного отключения нагрузки при возникновении аварийных режимов, с целью повышения надёжности их работы и увеличения срока службы.

Принцип работы
Реле AZD-M осуществляет непрерывный контроль токов в трех фазах обслуживаемой электроустановки и при выявлении аварийных режимов отключает ее. Отключение, с одновременным отображением типа аварии соответствующим ему индикатором, происходит в следующих аварийных ситуациях:
- перегрузка по току недопустимой продолжительности – поломка или заклинивание приводных механизмов, разрушение подшипников и пр.;
- недопустимое снижение нагрузки – поломка приводных механизмов, сухой ход насоса и т.п.;
- при обрыве любой фазы;
- при недопустимой асимметрии токов;
- при работе на пониженном или повышенном напряжении;
- при перегреве ЭУ;
- при недопустимой асимметрии фазных напряжений;
- при коротком замыкании.

Назначение: Автомат защиты электродвигателей AZD, предназначен для защиты 3-х фазных электродвигателей с номинальными (рабочими) токами в диапазоне от 1А до 5,5А (более 5,5А с внешними трансформаторами тока) от аварийных режимов работы.

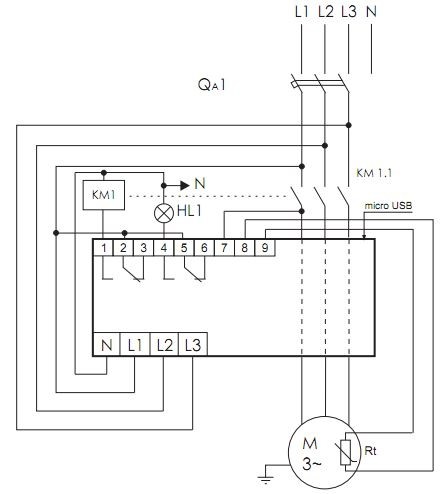

Схемы подключения:

Защитные функции:

- защита от частых пусков,
- защита от перегрузки по току,
- защита от перегрева,
- защита от нарушения чередования и слипания фаз,
- защита от обрыва фазы,
- защита от работы при пониженном и повышенном напряжении,
- защита от асимметрии фазных токов,
- защита от асимметрии фазных напряжений,
- защита от токов короткого замыкания,
- защита от потери нагрузки (сухой ход).
