Провід жаростійкий РКГМ 4

РКГМ - провід термостійкий з одного багатодротяних мідною жилою в ізоляції з кремнійорганічної гуми і оплітці з скловолокна просоченої емаллю або теплостійких лаком.

Технічні характеристики провід РКГМ

Вид кліматичного виконання проводу термостійкого РКГМ: 2 за ГОСТ 15150-69
Клас нагрівостійкості теплостійкого дроти: Н.
Максимальна температура експлуатації РКГМ дорівнює 180 градусам Цельсія.
Мінімальна температура експлуатації становить 60 градусів.
Мінімальний радіус вигину провід РКГМ дорівнює 7,8 міліметрів.
Монтаж проводиться при температурі не нижче -15 градусів.
Відносна вологість повітря при експлуатації не повинна перевищувати 100%.
Провід РКГМ стійкий до впливу цвілевих грибів.
Провід стійкий до впливу зниженого атмосферного тиску до 1,3х102 Па (1 мм рт.ст.) і підвищеного атмосферного тиску до 29,4х104 Па (3 кгс/кв. см).
РКГМ стійкий до впливу ударів, вібрації, до 10 циклів вигинів.
Розрахункова маса термостійкого провід РКГМ становить 0,027 кілограм на метр.
Термін служби не менше 8 років.
Зовнішній діаметр провід РКГМ дорівнює 3,9 міліметрів.

Розшифровка маркування РКГМ

Р ― гумова ізоляція жили.
К ― кремнеорганический тип гуми.
Г ― гнучкий.
М ― обплетення зі скловолокна, просочена емаллю або термостійким лаком.

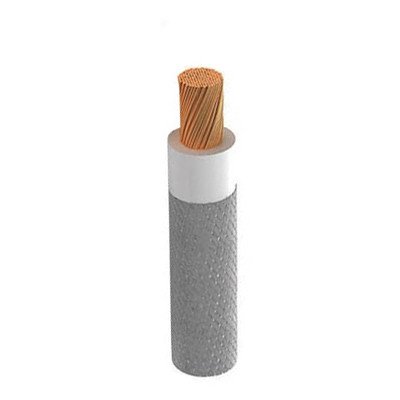

Конструкція провід РКГМ

1) Жила ― мідна багатодротяна п'ятого класу гнучкості, перетином 1,5 мм2.
2) Ізоляція ― з кремнійорганічної гуми.
3) Оплетка ― зі скловолокна, просочена емаллю або термостійким лаком.

Застосування провід РКГМ

Термостійкий силовий мідний провід РКГМ призначений для вивідних кінців обмоток температурного класу "Н" (+180°С), для підключення електроустаткування з номінальною напругою 660 В, частотою до 400 Герц, з струмовим навантаженням до 23 Ампер, при відсутності впливу агресивних середовищ і масел.
Застосовують провід РКГМ для підключення печей, в приміщеннях з підвищеною температурою, у лазнях, саунах.
