Провід жаростійкий РКГМ 1,5

РКГМ - провід термостійкий з одного багатодротяних мідною жилою в ізоляції з кремнійорганічної гуми і оплітці з скловолокна просоченої емаллю або теплостійких лаком.

Технічні характеристики провід РКГМ

Вид климатического исполнения провода термостойкого РКГМ: О 2 по ГОСТ 15150-69
Класс нагревостойкости теплостойкого провода: Н.
Максимальная температура эксплуатации РКГМ равна 180 градусам Цельсия.
Минимальная температура эксплуатации составляет 60 градусов.
Минимальный радиус изгиба провода РКГМ равен 7,8 миллиметрам.
Монтаж производится при температуре не ниже -15 градусов.
Относительная влажность воздуха при эксплуатации не должна превышать 100%.
Провод РКГМ стоек к воздействию плесневых грибов.
Провід стійкий до впливу зниженого атмосферного тиску до 1,3х102 Па (1 мм рт.ст.) і підвищеного атмосферного тиску до 29,4х104 Па (3 кгс/кв. см).
РКГМ стійкий до впливу ударів, вібрації, до 10 циклів вигинів.
Розрахункова маса термостійкого провід РКГМ становить 0,027 кілограм на метр.
Термін служби не менше 8 років.
Зовнішній діаметр провід РКГМ дорівнює 3,9 міліметрів.

Розшифровка маркування РКГМ

Р ― гумова ізоляція жили.
К ― кремнеорганический тип гуми.
Г ― гнучкий.
М ― обплетення зі скловолокна, просочена емаллю або термостійким лаком.

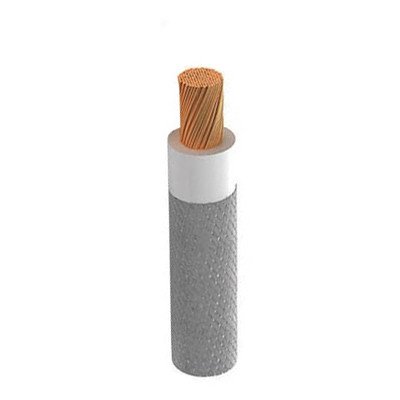

Конструкція провід РКГМ

1) Жила ― мідна багатодротяна п'ятого класу гнучкості, перетином 1,5 мм2.
2) Ізоляція ― з кремнійорганічної гуми.
3) Оплетка ― зі скловолокна, просочена емаллю або термостійким лаком.

Застосування провід РКГМ

Термостійкий силовий мідний провід РКГМ призначений для вивідних кінців обмоток температурного класу "Н" (+180°С), для підключення електроустаткування з номінальною напругою 660 В, частотою до 400 Герц, з струмовим навантаженням до 23 Ампер, при відсутності впливу агресивних середовищ і масел.
Застосовують провід РКГМ для підключення печей, в приміщеннях з підвищеною температурою, у лазнях, саунах.
