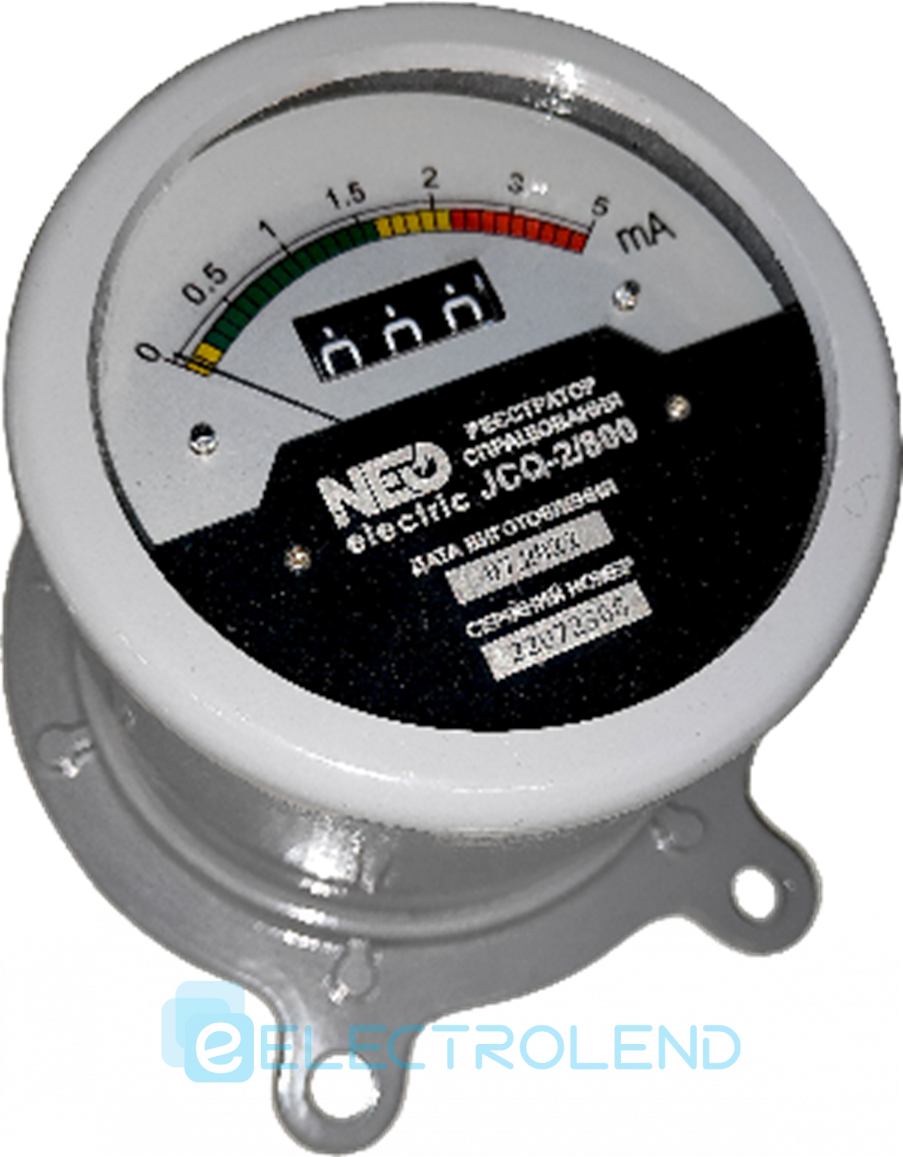

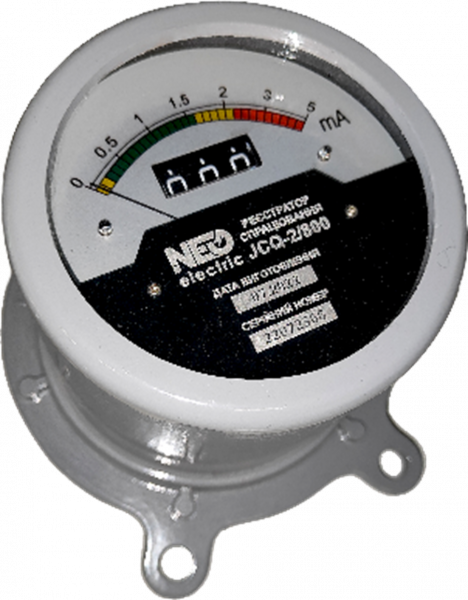

Реєстратор спрацювання JCQ-2/800

Реєстратор спрацювання JCQ-2/800

Реєстратор спрацьовування JCQ2 призначений для безперервної індикації повного струму провідності та реєстрації числа спрацьовувань обмежувачів ОПН на клас напруги 6-330 кВ при перенапругах, а також для індикації аварійного стану ОПН в режимі їх експлуатації без розриву струмоведучого ланцюга.

Умови експлуатації реєстратора JCQ2:
- температура навколишнього середовища від -60 до +60 ° С;
- відносна вологість повітря – не більше 95%;
- вид кліматичного виконання та категорія розміщення за ГОСТ 15150-69 - УХЛ1

Реєстратор спрацьовування складається з індикатора струму провідності з двоколірною шкалою, індикатора робочого стану (світлодіод зеленого свічення) індикатора аварійного стану (світлодіод червоного свічення) електромеханічного лічильника спрацьовування ГНН.

Реєстратор спрацьовування JCQ2 /800 працює наступним чином. Кожне спрацьовування обмежувача, викликане перенапругою, призводить до перебігу розрядного струму через реєстратор. Протікання розрядного струму вище мінімального струму спрацьовування призводить до зарядки конденсатора. Конденсатор після зникнення розрядного струму розряджається на обмотках лічильного механізму і викликає збільшення показання лічильного механізму на одну одиницю.

Індикатор струму провідності. У процесі експлуатації струм провідності проходить через реєстратор спрацьовування, послідовно включений з ГНН. Вбудований міліамперметр забезпечує індикацію значення цього струму. У сухому стані обмежувача струм провідності через ГНН не повинен перевищувати 2 мА.

Технічні характеристики реєстратора спрацьовування JCQ2:

Напруга мережі – 10-330 кВ;
Максимальна напруга на введенні приладу реєстратора при грозовому імпульсі - 1,5 кВ;
Витримуваний імпульсний струм прямокутної форми 2 мс - 1600 А;
Струм імпульсу 4/10 мкс - 100 кА;
Номінальний розрядний струм (грозовий імпульс 8/20 мкс) – 10 кА;
Діапазон виміру змінного струму провідності – 0-3 мА;
Контрольоване число спрацьовувань реєстратора - 0-999;
Маса – 1,1 кг.
Реєстратор JCQ2 /800 є аналогом реєстратора JCQF2-С1, підходить для заміни реєстраторів типу РС-1, РС-2, РС3, ІТ-Д1.

Характеристики та комплектація товару можуть змінюватися виробником без попереднього повідомлення.
