Регистратор срабатываний ОПН JCQ-2/800

Регистратор срабатываний ОПН JCQ-2/800

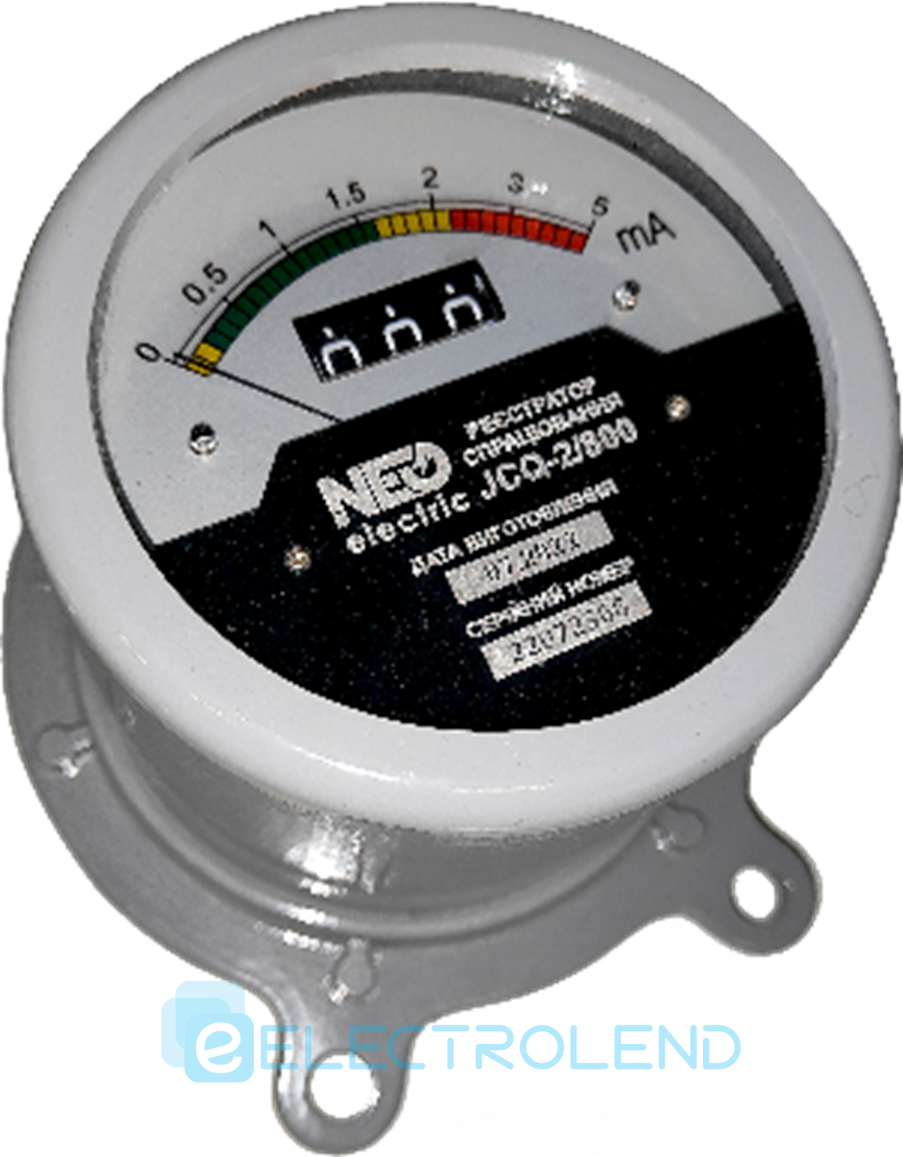

Регистратор срабатывания JCQ2 предназначен для непрерывной индикации полного тока проводимости и регистрации числа срабатываний ограничителей ОПН на класс напряжения 6-330 кВ при перенапряжениях, а также для индикации аварийного состояния ОПН в режиме их эксплуатации без разрыва токоведущей цепи.

Условия эксплуатации регистратора JCQ2:
- температура окружающей среды от -60 до +60° С;
- относительная влажность воздуха - не более 95%;
- вид климатического исполнения и категория размещения по ГОСТ 15150-69 - УХЛ1

Регистратор срабатывания состоит из индикатора тока проводимости с двухцветной шкалой, индикатора рабочего состояния (светодиод зеленого свечения) индикатора аварийного состояния (светодиод красного свечения) электромеханического счетчика срабатывания ОПН.

Регистратор срабатывания JCQ2 /800 работает следующим образом. Каждое срабатывание ограничителя, вызванное перенапряжением, приводит к протеканию разрядного тока через регистратор. Протекание разрядного тока, выше минимального тока срабатывания, приводит к зарядке конденсатора. Конденсатор, после исчезновения разрядного тока, разряжается на обмотках счетного механизма и вызывает увеличение показания счетного механизма на одну единицу.

Индикатор тока проводимости. В процессе эксплуатации ток проводимости проходит через регистратор срабатывания, включенный последовательно с ОПН. Встроенный миллиамперметр обеспечивает индикацию значения этого тока. В сухом состоянии ограничителя ток проводимости через ОПН не должен превышать 2 мА.

Технические характеристики регистратора срабатывания JCQ2:

• Напряжение сети – 10-330 кВ;
• Максимальное напряжение на приборном вводе регистратора при грозовом импульсе – 1,5 кВ;
• Выдерживаемый импульсный ток прямоугольной формы 2 мс – 1600 А;
• Выдерживаемый ток импульса 4/10 мкс – 100 кА;
• Номинальный разрядный ток (грозовой импульс 8/20 мкс) - 10 кА;
• Диапазон измерения переменного тока проводимости – 0-3 мА;
• Контролируемое число срабатываний регистратора – 0-999;
• Масса – 1,1 кг.

Регистратор JCQ2 /800 является аналогом регистратора JCQF2-С1 , подходит для замены регистраторов типа РС-1, РС-2, РС3, ИТ-Д1.

Характеристики и комплектация товара могут изменяться производителем без предварительного уведомления.
