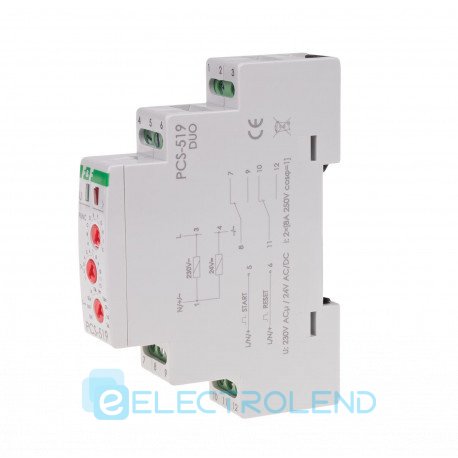

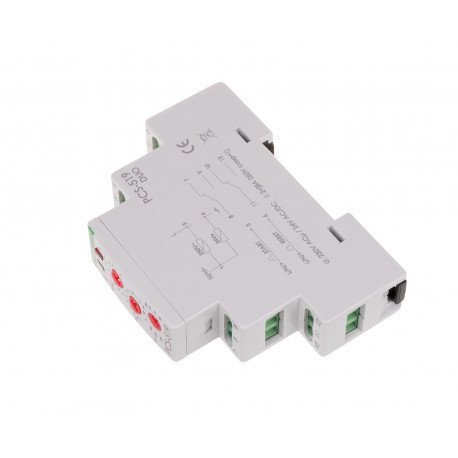

 Реле времени PCS-519DUO 2×8A 195÷253В AC / 21÷27В AC/DC F&F, фото 2  Реле времени PCS-519DUO 2×8A 195÷253В AC / 21÷27В AC/DC F&F, фото 3

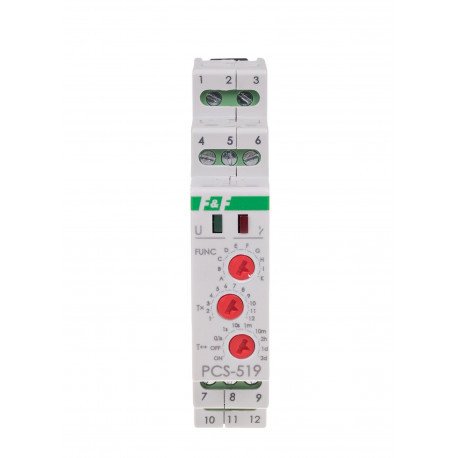

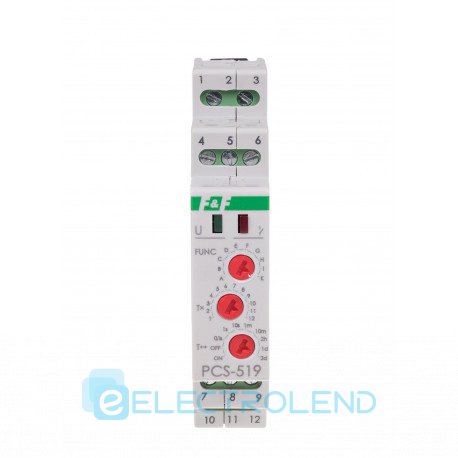

Реле времени PCS-519DUO 2×8A 195÷253В AC / 21÷27В AC/DC F&F

967,09 грн.

Минимальная сумма заказа — 500 грн.

Показать оптовые цены
  • 967.09 грн/шт.
    при заказе от 5 шт.
В наличииОптом и в розницуКод: 10006
Купить
Реле времени PCS-519DUO 2×8A 195÷253В AC / 21÷27В AC/DC F&F
Реле времени PCS-519DUO 2×8A 195÷253В AC / 21÷27В AC/DC F&F
967,09 грн.
  • +380 показать номер +380976586231 доб. Kyivstar Отдел продаж - многоканальный
  • +380508508973 доб. Vodafone Отдел продаж
  • +380 показать номер +380976586231 доб. Kyivstar Отдел продаж - многоканальный
  • +380508508973 доб. Vodafone Отдел продаж
  • Контакты
    • Телефон:
      +380976586231 доб. Kyivstar, Отдел продаж - многоканальный
      +380508508973 доб. Vodafone, Отдел продаж
    • Адрес:
      Киев, Украина
    • Email:
      electrolend.com.ua@gmail.com
  • Условия возврата и обмена

Реле времени PCS-519DUO 2×8A 195÷253В AC / 21÷27В AC/DC F&F



Реле времени предназначены для контроля времени в промышленных и бытовых системах автоматического управления (например, вентиляции, отопления, освещения, сигнализации и т. Д.).
10 функций с управляющим входом START и RESET.

Функционирование
Реле выполняет функцию, выбранную в соответствии с установленным периодом режима. Выбор определенного диапазона времени и работы реле заключается в установке соответствующей комбинации поворотных кодовых переключателей.


Функции



ЗАДЕРЖКА ВКЛЮЧЕНИЯ
После подачи напряжения питания (горит зеленый светодиод U) выход остается разомкнутым и измеряется установленное время срабатывания «t». После измерения времени «t» выход включается (горит красный светодиод). Повторное выполнение режима работы реле возможно после отключения напряжения питания и его повторного включения.





ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ
Пока реле не будет включено, выход остается открытым. После подачи напряжения питания (горит зеленый светодиод) выход замыкается
и измеряется установленное время работы «t» (горит красный светодиод). Повторное выполнение режима работы реле возможно после отключения напряжения питания и его повторного включения.



FF PCS-516 diag C.gif

ЗАДЕРЖКА ВКЛЮЧЕНИЯ - ЦИКЛИЧЕСКИЙ
Режим работы переключения с задержкой осуществляется циклически с равными интервалами установленного времени работы и перерыва.



FF PCS-516 diag D.gif

ОТЛОЖЕННОЕ ВЫКЛЮЧЕНИЕ - ЦИКЛИЧЕСКОЕ
Режим работы отложенного выключения осуществляется циклически с равными интервалами установленного времени работы и перерыва.



FF PCS-516 diag Напр.

импульс 0,5 с по истечении заданного времени «t».




FF PCS-516 diag F.gif

Генерация одиночного импульса со временем «t» на переднем фронте сигнала START. Во время отсчета времени система не отвечает на импульсы ПУСК.



FF PCS-516 diag G.gif

Генерация одиночного импульса со временем «t» на заднем фронте сигнала START. Во время отсчета времени система не отвечает на импульсы ПУСК.



FF PCS-516 diag H.gif

Задержка на выключение с возможностью выдержки. Нарастающий фронт сигнала СТАРТ вызывает активацию реле, а спадающий фронт запускает отсчет времени. Ввод сигнала СТАРТ во время отсчета времени приводит к увеличению цикла на другое время «t» с задним фронтом.



FF PCS-516 diag I.gif

Генерация одиночного импульса через 0,5 с после времени «t», вызванного задним фронтом сигнала СТАРТ.



FF PCS-516 diag K.gif

Выключение реле на определенное время «t» с нарастающим фронтом сигнала СТАРТ. Во время отсчета времени система не реагирует на сигнал СТАРТ.




Внимание!
* Установка регулятора временного диапазона в:
 ON - положение при включенном питании приводит к постоянному замыканию контакта в положениях 3-7 (UNI) и 11-12 (DUO).
 ВЫКЛ - положение (питание включено) заставляет контакт быть постоянно замкнутым в положениях 3-5 (UNI) и 11-10 (DUO).
* При включенном питании система не реагирует на изменение временного диапазона и режима работы.
* Вновь установленные значения временного диапазона и режима работы становятся активными после выключения и включения источника питания или после подачи напряжения RESET.
* При включенном питании можно свободно регулировать заданное время в выбранном временном диапазоне.
* Если функция изменится на F, G, H, I или J, при включенном питании и подано ПУСКОВОЕ напряжение, система выполнит предыдущую функцию, а затем сбросит (переключение на новую выбранную функцию ). Дальнейшая подача напряжения ПУСК приведет к выполнению новой функции.





Напряжение питания 230 В переменного тока / 24 В переменного / постоянного тока
Режим работы многофункциональный
Исполнительный элемент реле
Максимальный ток нагрузки 2 × 8 А
Конфигурация контактов 2 × NO / NC
Разделение контакта ДА
Задержка операции 50 мс
Управляющий импульсный ток менее 1 мА
Индикация состояния контакта Светодиод красный
Время работы - регулируемое 0,1 с ÷ 576 годз.
Индикация мощности Светодиод зеленый
Терминал вставные клеммные колодки 2,5 мм²
Момент затяжки 0,4 Нм
Потребляемая мощность 0,8 Вт
Рабочая температура -25 ÷ 50 ° С
Размеры 1 модуль (18 мм)
Сборка на рейке 35 мм
Маркировка защиты от проникновения IP20













Характеристики
Основные
Производитель   F&F
Страна производитель Польша
Степень защиты IP 20
Технические характеристики
Частота тока   50 (Гц)
