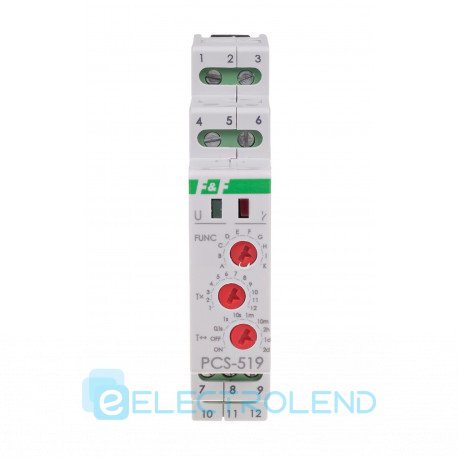

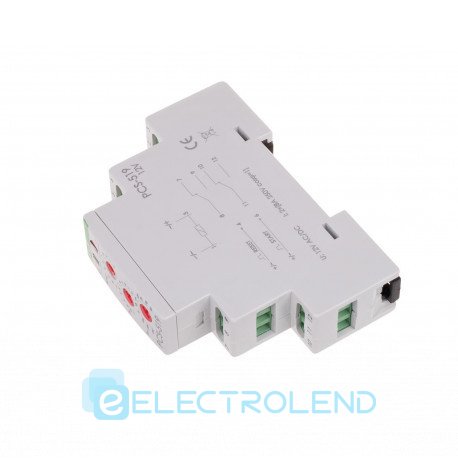

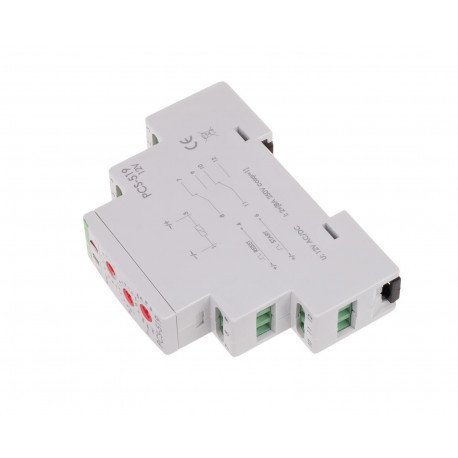

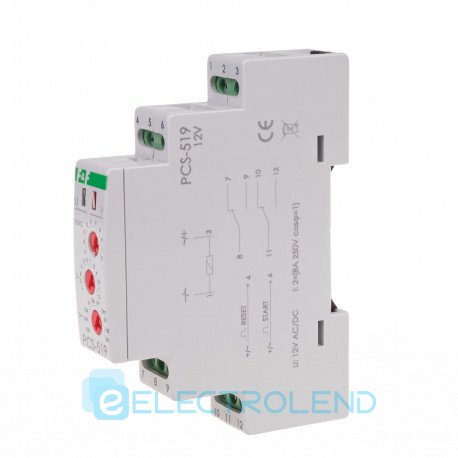

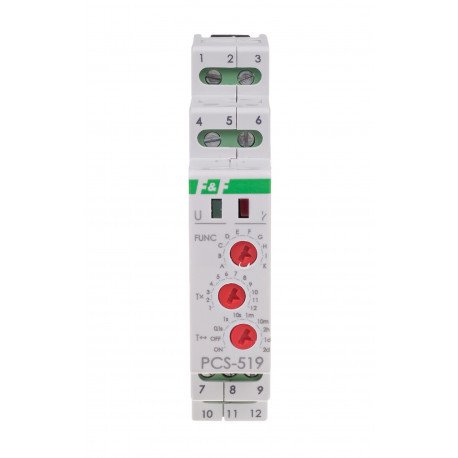

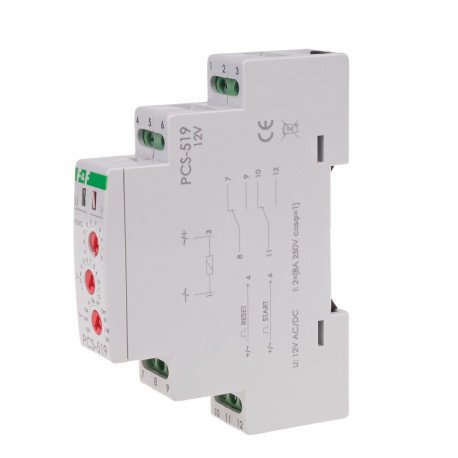

Реле часу PCS-519-12V 2×8A 11÷14В AC/DC F&F

Реле часу PCS-519-12V 2×8A 11÷14В AC/DC F&F

Реле часу призначені для контролю часу в промислових і побутових системах автоматичного управління (наприклад, вентиляції, опалення, освітлення, сигналізації і т. Д.).
10 функцій з керуючим входом START і RESET.

Функціонування
Реле виконує функцію, обрану згідно з установленим періодом режиму. Вибір певного діапазону часу і роботи реле полягає у встановленні відповідної комбінації поворотних кодових перемикачів.


Функції



ЗАТРИМКА ВКЛЮЧЕННЯ
Після подачі напруги живлення (горить зелений світлодіод U) вихід залишається розімкненим і вимірюється встановлений час спрацьовування «t». Після виміру часу «t» вихід включається (горить червоний світлодіод). Повторне виконання режиму роботи реле можливо після відключення напруги живлення та його повторного включення.



ЗАТРИМКА ВИМКНЕННЯ
Поки реле не буде включено, вихід залишається відкритим. Після подачі напруги живлення (горить зелений світлодіод) вихід замикається
і вимірюється встановлений час роботи t (горить червоний світлодіод). Повторне виконання режиму роботи реле можливо після відключення напруги живлення та його повторного включення.



ЗАТРИМКА ВКЛЮЧЕННЯ - ЦИКЛІЧНИЙ
Режим роботи перемикання з затримкою здійснюється циклічно з рівними інтервалами встановленого часу роботи і перерви.



ВІДКЛАДЕНЕ ВИМИКАННЯ - ЦИКЛІЧНЕ
Режим роботи відкладеного вимикання здійснюється циклічно з рівними інтервалами встановленого часу роботи і перерви.



імпульс 0,5 с після закінчення заданого часу «t».



Генерація одиночного імпульсу з часом «t» на передньому фронті сигналу START. Під час відліку часу система не відповідає на імпульси ПУСК.




Генерація одиночного імпульсу з часом «t» на задньому фронті сигналу START. Під час відліку часу система не відповідає на імпульси ПУСК.



Затримка на виключення з можливістю витримки. Наростаючий фронт сигналу СТАРТ викликає активацію реле, а спадаючий фронт запускає відлік часу. Введення сигналу СТАРТ під час відліку часу призводить до збільшення циклу на інший час «t» з заднім фронтом.



Генерація одиночного імпульсу через 0,5 с після часу «t», викликаного заднім фронтом сигналу СТАРТ.



Вимикання реле на певний час «t» з наростаючим фронтом сигналу СТАРТ. Під час відліку часу система не реагує на сигнал СТАРТ.



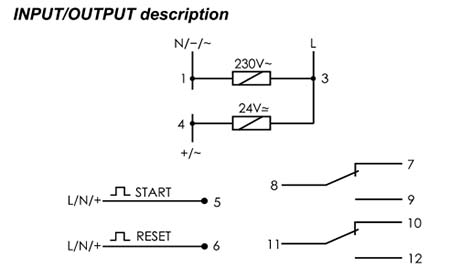

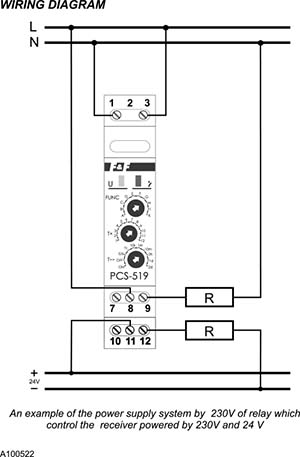

Увага!
* Установка регулятора тимчасового діапазону:
ON - положення при включеному харчуванні призводить до постійного замикання контакту в положеннях 3-7 (UNI) і 11-12 (DUO).
ВИКЛ - положення (харчування включено) змушує контакт бути постійно замкнутим в положеннях 3-5 (UNI) і 11-10 (DUO).
* При включеному живленні система не реагує на зміну часового діапазону і режиму роботи.
* Знову встановлені значення часового діапазону і режиму роботи стають активними після вимикання та вмикання джерела живлення або після подачі напруги RESET.
* При включеному харчуванні можна вільно регулювати заданий час в обраному часовому діапазоні.
* Якщо функція зміниться на F, G, H, I або J, при включеному живленні і подано ПУСКОВИЙ напругу, система виконає попередню функцію, а потім скине (перемикання на нову обрану функцію ). Подальша подача напруги ПУСК призведе до виконання нової функції.





Напруга живлення	12 В змінного / постійного струму
Режим роботи	багатофункціональний
Виконавчий елемент	реле
Максимальний струм навантаження	2 × 8 А
Конфігурація контактів	2 × NO / NC
Поділ контакту	ТАК
Затримка операції	50 мс
Керуючий імпульсний струм	менше 1 мА
Індикація стану контакту	Червоний світлодіод
Час роботи - регульоване	0,1 с ÷ 576 годз.
Індикація потужності	Зелений світлодіод
Термінал	вставні клемні колодки 2,5 мм2
Момент затяжки	0,4 Нм
Споживана потужність	0,8 Вт
Робоча температура	-25 ÷ 50 ° С
Розміри	1 модуль (18 мм)
Збірка	на рейці 35 мм
Маркування захисту від проникнення	IP20
