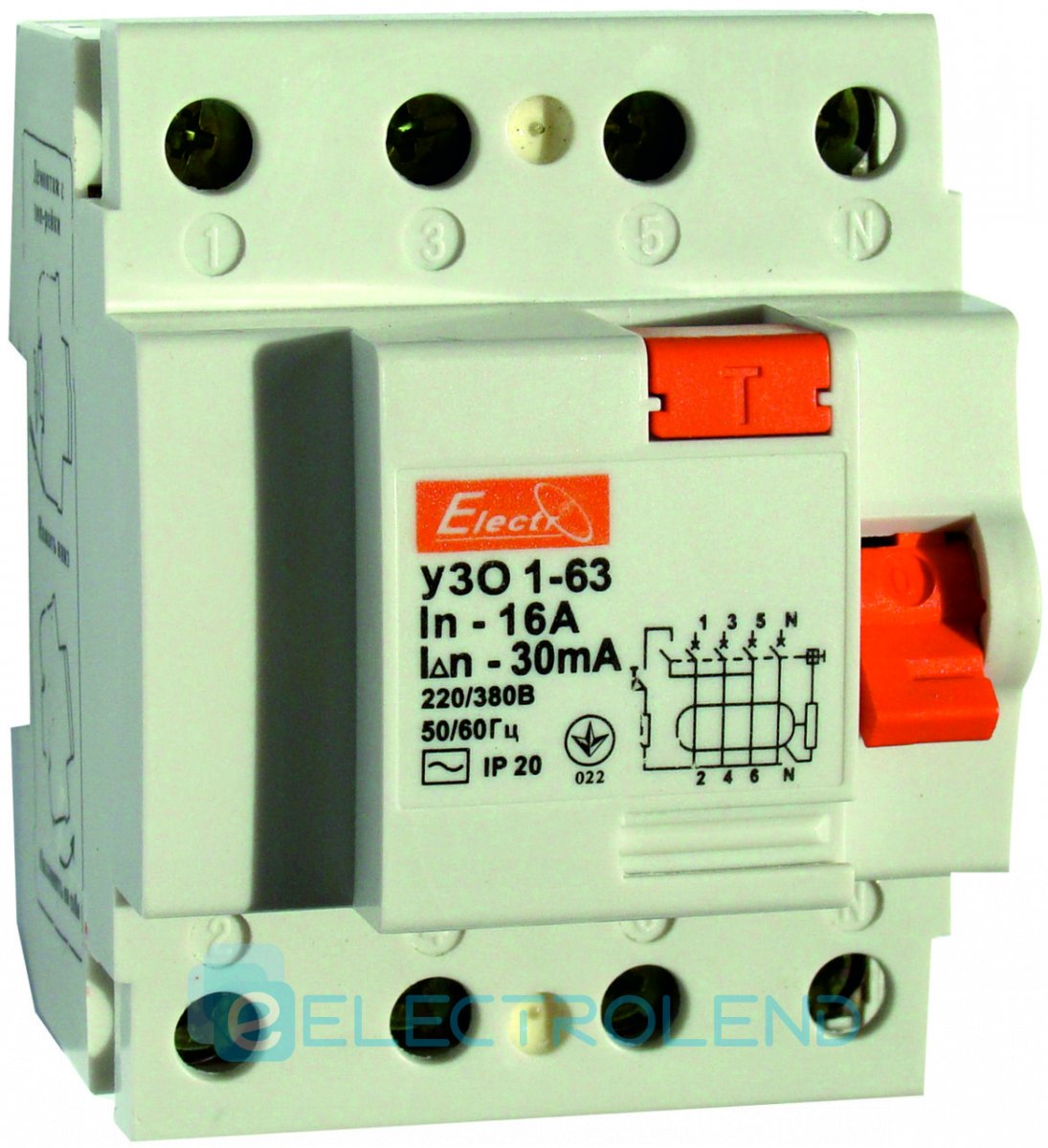

Пристрій захисного відключення ПЗВ 1-63 4P 25А Electro 100mA

Комутаційний апарат, який управляється диференціальним (залишкових) струмом і призначений для захисту людей від ураження електричним струмом при контакті з струмоведучими частинами, а також для захисту обладнання від пожеж внаслідок порушення ізоляції проводки.

Принцип роботи ПЗВ

В основі принципу роботи ПЗВ лежить реакція датчика струму на вхідну змінну величину диференціального струму в провідниках. Датчик струму — це і є звичайний трансформатор струму, який по конструкції виконаний у вигляді тороїдального сердечника. Уставка струму спрацювання виставляється на магнитоэлектрическом реле, яке володіє дуже високою чутливістю. Реле діє на виконавчий механізм, який в свою чергу розмикає електричний ланцюг.

Виконавчий механізм складається з:

• контактної групи (вибирається на максимальний струм) який
• пружини (для розмикання електричного кола в разі ненормального режиму роботи)

Щоб самостійно перевірити справність УЗО необхідно натиснути кнопку «Тест». При цьому створюється штучна витік струму, якої достатньо для спрацьовування УЗО.

Робота ПЗВ при нормальному стані мережі

В нормальному стані електропроводки (без витоків) робочий струм протікає зустрічно-паралельно і наводить у вторинній обмотці трансформатора струму магнітні потоки однакової величини, які компенсують один одного. У цей момент реле не спрацьовує, оскільки струм вторинної обмотки трансформатора струму близький до нуля.

Робота ПЗВ при витоку

При случайном или ошибочном соприкосновении с токоведущими частями электроустановки появляется ток утечки. В этот момент нарушается величина токов проходящих через трансформатор тока, поэтому во вторичной цепи трансформатора тока появится ток (не баланс), которого будет достаточно для срабатывания реле. Реле приводит в работу пружинный механизм и происходит отключение УЗО.

Технические характеристики

Розміри
