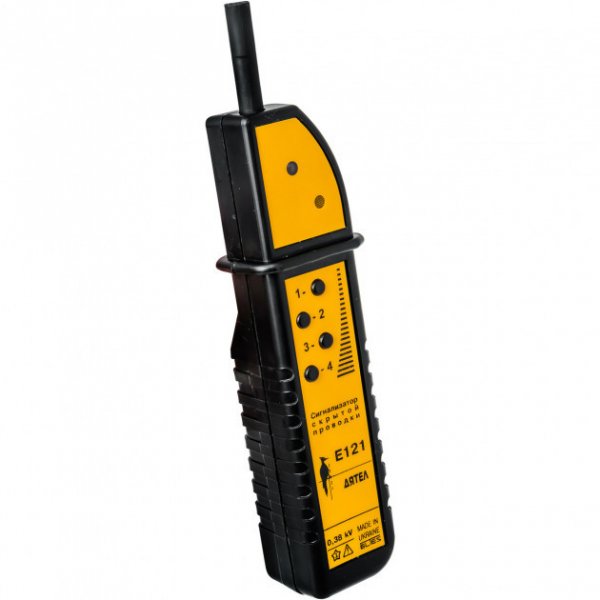

Сигналізатор прихованої проводки Е121 (ДЯТЕЛ)

Сигналізатор прихованої проводки Е121 (ДЯТЕЛ)



Перевірка правильності фазування лічильників без зняття клемної колодки, пошук прихованої проводки, виявлення (визначення) фазного проводу на ізольованих і неізольованих частинах електричних мереж, визначення незаземленого електрообладнання, безконтактна перевірка цілісності запобіжників. Безпечний корпус з обмежуючим ребром.

Призначення: - перевірки правильності фазування побутових електролічильників без зняття пломби та захисної кришки;
- виявлення прихованої проводки;
- виявлення фазного проводу на ізольованих і неізольованих струмовідних частинах електричних мереж змінного струму без безпосереднього зв'язку з цими частинами;
- перевірки справності запобіжників, плавких вставок, визначення обрив в проводах, що перебувають під напругою;
- виявлення обладнання з обривом заземлення або занулення.
Основні області застосування – при обслуговуванні електролічильників, електроустановок і електричних мереж.

Сигналізатор забезпечує перевірку наявності напруги в ланцюгах змінного струму номінальною напругою 0,38 кВ промислової частоти без електричного контакту з провідником. Має чотири діапазони чутливості до електричного поля, створюваного провідником. Сигналізатор видає світловий і звуковий сигнали при приміщенні антени сигналізатора на відстані від провідника:


Діапазон чутливості	Відстань кінчика антени до провідника, що знаходиться під напругою, мм	Сигналізатор має режим самоконтролю, що полягає в тому, що при натисканні на кнопку будь-якого діапазону сигналізатор видає короткий звуковий і світловий сигнали. Сила струму, споживаного сигналізатором від джерела живлення не більше 10 мА. Габаритні розміри сигналізатора – не більше 210 мм х 80 мм х 45 мм Маса сигналізатора – не більше 0,25 кг Термін служби сигналізатора – не менше 10 років.
«1»	від 0 до (10±5)
«2»	від 0 до (100±50)
«3»	від 0 до (300±150)
«4»	від 0 до (700±350)

При перевірці правильності фазування лічильника, визначення фазного проводу в розетках і кабелях (Малюнок 1) включите діапазон «1» або «2». Доторкніться антеною до досліджуваної ланцюга або кришці клемної колодки лічильника навпроти зони підключення фазного проводу, потім навпаки зони підключення нульового проводу. При цьому рівень звукового і яскравість світлового сигналів повинні бути вище в близькості до фазному, ніж до нульового проводу. При сильному вплив сторонніх електричних полів доторкніться рукою до кришці лічильника.







Малюнок 1



Виявлення перегорілого запобіжника	Виявлення обриву в кабелі	Виявлення прихованої проводки

Десятки тисяч штук експлуатуються і схвалені в Україні, Білорусі, Росії
