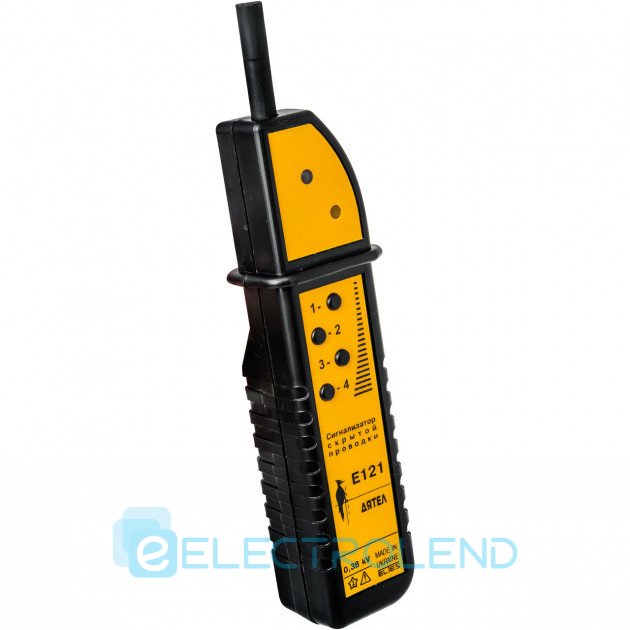

Сигнализатор скрытой проводки Е121 (ДЯТЕЛ)

Сигнализатор скрытой проводки Е121 (ДЯТЕЛ)



Проверка правильности фазировки счетчиков без снятия клеммной колодки, поиск скрытой проводки, обнаружение (определение) фазного провода на изолированных и неизолированных частях электрических сетей, определение незаземленного электрооборудования, бесконтактная проверка целостности  предохранителей. Безопасный корпус с ограничивающим ребром.

Назначение: - проверки правильности фазировки бытовых электросчетчиков без снятия пломбы и защитной крышки;
- обнаружения скрытой проводки;
- обнаружения фазного провода на изолированных и неизолированных токоведущих частях электрических сетей переменного тока без непосредственной связи с этими частями;
- проверки исправности предохранителей, плавких вставок, определения обрывов в проводах, находящихся под напряжением;
- выявления оборудования с обрывом заземления или зануления.
Основные области применения – при обслуживании электросчетчиков, электроустановок и электрических сетей.

Сигнализатор обеспечивает проверку наличия напряжения в цепях переменного тока номинальным напряжением 0,38 кВ промышленной частоты без электрического контакта с проводником. Имеет четыре диапазона чувствительности к электрическому полю, создаваемому проводником. Сигнализатор издает световой и звуковой сигналы при помещении антенны сигнализатора на расстоянии от проводника:


Диапазон чувствительности	Расстояние кончика антенны до проводника, находящегося под напряжением, мм	Сигнализатор имеет режим самоконтроля, заключающийся в том, что при нажатии на кнопку любого диапазона сигнализатор издает короткий звуковой и световой сигналы. Сила тока, потребляемого сигнализатором от источника питания не более 10 мА. Габаритные размеры сигнализатора – не более 210 мм х 80 мм х 45 мм. Масса сигнализатора – не более 0,25 кг Срок службы сигнализатора – не менее 10 лет.
«1»	от 0 до (10±5)
«2»	от 0 до (100±50)
«3»	от 0 до (300±150)
«4»	от 0 до (700±350)

При проверке правильности фазировки счетчика, определении фазного провода в розетках и кабелях (Рисунок 1) включите диапазон «1» или «2». Прикоснитесь антенной к исследуемой цепи или крышке клеммной колодки счетчика напротив зоны подключения фазного провода, затем напротив зоны подключения нулевого провода. При этом уровень звукового и яркость светового сигналов должны быть выше в близости к фазному, чем к нулевому проводу. При сильном влиянии посторонних электрических полей прикоснитесь рукой к крышке счетчика.







Рисунок 1



Обнаружение перегоревшего предохранителя	Обнаружение обрыва в кабеле	Обнаружение скрытой проводки

Десятки тысяч штук эксплуатируются и одобрены в Украине, Беларуси, России
