Провід самонесучий AsXSn 4х70

Самонесучий провід AsXSn 4×70 – надійне рішення для повітряних ліній електропередачі

Самонесучий алюмінієвий провід AsXSn 4×70 призначений для відгалужень від повітряних ліній електропередачі (ПЛ) до вводу в житлові, комерційні та промислові будівлі. Провід відповідає технічним умовам ТУ У 31.3-23075526-003:2006 і широко застосовується при прокладанні зовнішніх електричних мереж завдяки високій стійкості до зовнішніх впливів, довговічності та простоті монтажу.

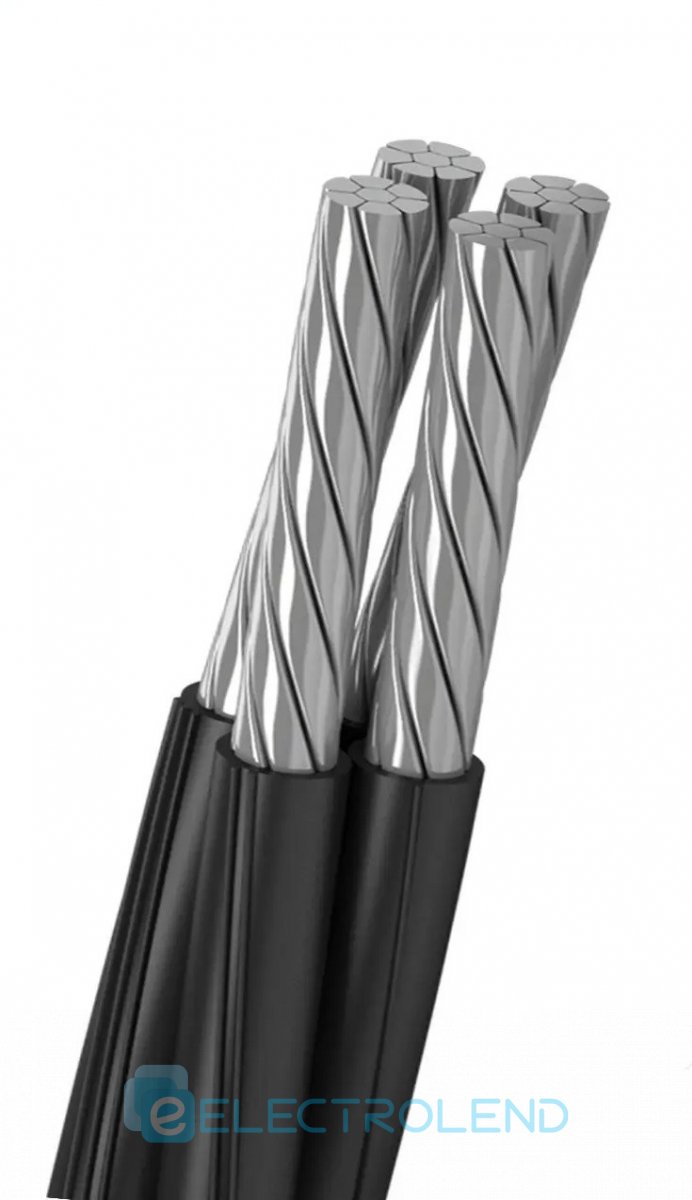

Конструкція проводу AsXSn 4×70 складається з чотирьох алюмінієвих струмопровідних жил номінальним перерізом 70 мм². Жили виготовляються шляхом скручування круглих алюмінієвих дротів з ущільненням. Зовнішній повив має правий напрямок скручування. Провід не має окремої несучої жили — його конструкція є повністю самонесучою, що дозволяє монтувати його без додаткового троса як по фасадах будівель, так і між опорами.

Кожна жила має ізоляцію зі світлостабілізованого силанольно зшитого поліетилену, який має самозагасаючі властивості. Ізоляція стійка до ультрафіолетового випромінювання, озону, вологи та атмосферних впливів. Колір ізоляції — чорний, нанесення виконане методом екструзії. Для зручності ідентифікації фаз жили маркуються цифрами 1, 2, 3 друкованим способом або поздовжніми кольоровими смугами шириною не менше 1 мм.

Основні технічні характеристики проводу AsXSn 4×70:

Номінальна напруга: 660/1000 В
Кількість жил: 4
Переріз кожної жили: 70 мм²
Матеріал жил: алюміній
Товщина ізоляції: 1,7 мм
Зовнішній діаметр проводу: 31,5 мм
Діаметр ущільненої струмопровідної жили: від 9,45 мм до 9,95 мм
Мінімальна кількість дротів у жилі: 7 штук
Опір постійному струму (на 1 км при 20°C): не більше 0,493 Ом
Маса: 985 кг/км
Крок скрутки: не більше 1000 мм
Експлуатаційні параметри:

Діапазон температур навколишнього середовища: від –60°C до +50°C
Максимальна робоча температура жил у нормальному режимі: +90°C
Температура при перевантаженні (до 8 годин на добу): +250°C
Температура при короткому замиканні (до 5 секунд): +130°C
Допустиме струмове навантаження при температурі повітря +25°C та швидкості вітру 6 м/с: 240 А
Граничний струм короткого замикання (1 секунда): 6,5 кА
Електрична міцність ізоляції: витримує 10 кВ протягом 30 секунд
Після 10-хвилинної витримки у воді при (20±10)°C провід витримує випробування змінною напругою 4 кВ протягом 5 хвилин
Відносна вологість повітря: до 98% при +35°C
Монтаж без попереднього прогріву дозволений при температурі не нижче –20°C
Провід AsXSn 4×70 призначений для використання в житлових і нежитлових будівлях, де не встановлені підвищені вимоги щодо пожежної безпеки. Його застосовують при відкритій прокладці по стінах будівель, дахах, господарських спорудах, а також при натягуванні між опорами на повітряних лініях електропередачі.

Термін служби проводу при правильній експлуатації становить до 40 років. Гарантійний термін — 3 роки з моменту введення в експлуатацію.

Постачання здійснюється в бухтах на піддонах або на кабельних барабанах №8–№22. Маса однієї бухти не перевищує 50 кг. Будівельна довжина узгоджується окремо при замовленні.

На поверхні ізоляції однієї з жил нанесено маркування, що включає: найменування підприємства-виробника, рік випуску, назву проводу та метражні мітки. Продукція супроводжується сертифікатом якості.

Самонесучий провід AsXSn 4×70 — це перевірене, сертифіковане та економічно вигідне рішення для надійного й довговічного електропостачання повітряними лініями в різних кліматичних умовах.

Характеристики та комплектація товару можуть змінюватися виробником без попереднього повідомлення.
