Провод самонесущий AsXSn 4х70

 Самонесущий провод AsXSn 4×70 – надежное решение для воздушных линий электропередачи

Самонесущий алюминиевый провод AsXSn 4×70 предназначен для ответвлений от воздушных линий электропередачи (ВЛ) к вводу в жилые, коммерческие и промышленные здания. Провод соответствует техническим условиям ТУ У 31.3-23075526-003:2006 и широко применяется при прокладке наружных электрических сетей благодаря высокой устойчивости к внешним воздействиям, долговечности и простоте монтажа.

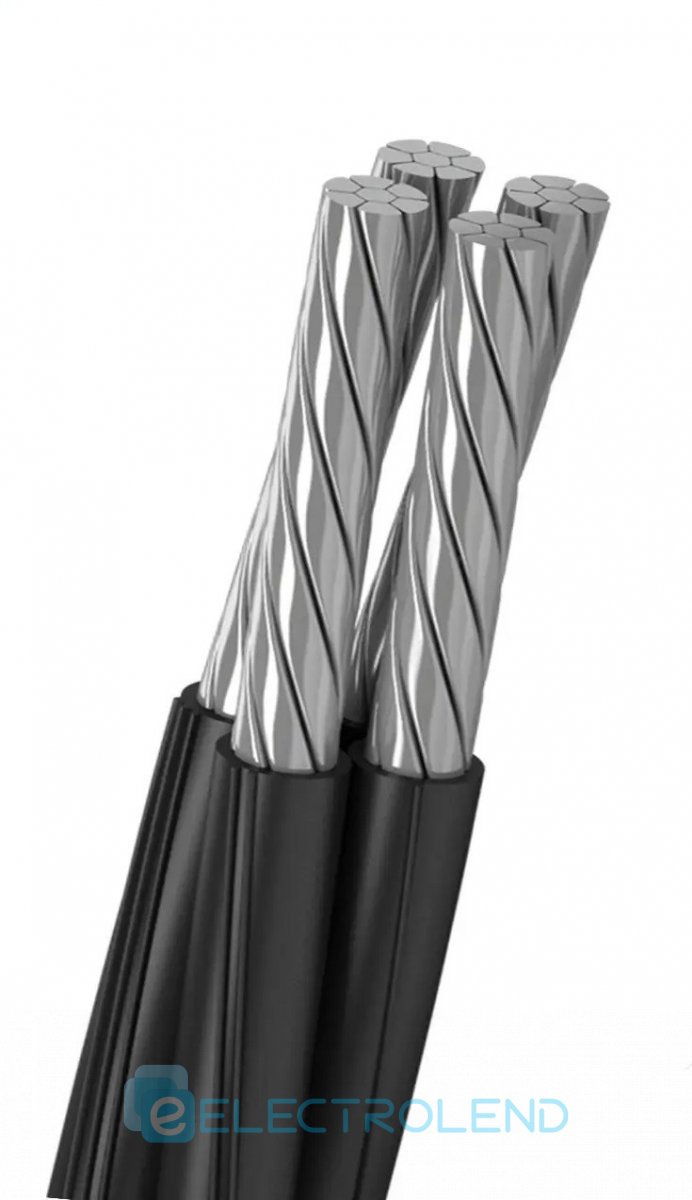

Конструкция провода AsXSn 4×70 состоит из четырёх алюминиевых токопроводящих жил номинальным сечением 70 мм². Жилы изготавливаются путём скрутки круглых алюминиевых проволок с уплотнением. Наружный повив имеет правое направление скрутки. Провод не содержит отдельной несущей жилы — его конструкция является полностью самонесущей, что позволяет монтировать его без дополнительного троса, как по фасадам зданий, так и между опорами.

Каждая жила покрыта изоляцией из светостабилизированного силанольно-сшитого полиэтилена, обладающего самозатухающими свойствами. Изоляция устойчива к ультрафиолетовому излучению, озону, влаге и атмосферным воздействиям. Цвет изоляции — чёрный, нанесение выполнено методом экструзии. Для удобства идентификации фаз жилы маркируются цифрами 1, 2, 3 печатным способом или продольными цветными полосами шириной не менее 1 мм.

Основные технические характеристики провода AsXSn 4×70:

Номинальное напряжение: 660/1000 В
Количество жил: 4
Сечение каждой жилы: 70 мм²
Материал жил: алюминий
Толщина изоляции: 1,7 мм
Наружный диаметр провода: 31,5 мм
Диаметр уплотнённой токопроводящей жилы: от 9,45 мм до 9,95 мм
Минимальное количество проволок в жиле: 7 штук
Сопротивление постоянному току (на 1 км при 20°C): не более 0,493 Ом
Масса: 985 кг/км
Шаг скрутки: не более 1000 мм
Эксплуатационные параметры:

Диапазон температур окружающей среды: от –60°C до +50°C
Максимальная рабочая температура жил в нормальном режиме: +90°C
Температура при перегрузке (до 8 часов в сутки): +250°C
Температура при коротком замыкании (до 5 секунд): +130°C
Допустимая токовая нагрузка при температуре воздуха +25°C и скорости ветра 6 м/с: 240 А
Предельный ток короткого замыкания (1 секунда): 6,5 кА
Электрическая прочность изоляции: выдерживает 10 кВ в течение 30 секунд
После 10-минутного пребывания в воде при (20±10)°C провод выдерживает испытание переменным напряжением 4 кВ в течение 5 минут
Относительная влажность воздуха: до 98% при +35°C
Монтаж без предварительного подогрева допускается при температуре не ниже –20°C
Провод AsXSn 4×70 предназначен для использования в жилых и нежилых зданиях, где не предъявляются повышенные требования по пожарной безопасности. Его применяют при открытой прокладке на стенах зданий, крышах, хозяйственных постройках, а также при натяжке между опорами на воздушных линиях электропередачи.

Срок службы провода при правильной эксплуатации составляет до 40 лет. Гарантийный срок — 3 года с момента ввода в эксплуатацию.

Поставка осуществляется в бухтах на поддонах или на кабельных барабанах №8–№22. Масса одной бухты не превышает 50 кг. Строительная длина согласовывается индивидуально при заказе.

На поверхности изоляции одной из жил нанесена маркировка, включающая: наименование предприятия-изготовителя, год выпуска, название провода и метражные метки. Продукция сопровождается сертификатом качества.

Самонесущий провод AsXSn 4×70 — это проверенное, сертифицированное и экономически выгодное решение для надёжного и долговечного электроснабжения по воздушным линиям в различных климатических условиях.

Характеристики и комплектация товара могут изменяться производителем без предварительного уведомления.
