Провід самонесучий AsXSn 4х35

Самонесучий провід AsXSn 4×35 – надійне рішення для повітряних ліній електропередач

Самонесучий алюмінієвий провід AsXSn 4×35 призначений для відгалужень від повітряних ліній електропередач (ПЛ) до вводу в житлові, комерційні та промислові будівлі. Цей провід відповідає технічним умовам ТУ У 31.3-23075526-003:2006 і широко використовується при прокладанні зовнішніх кабельних ліній на відкритому повітрі завдяки своїй міцності, довговічності та стійкості до агресивного середовища.

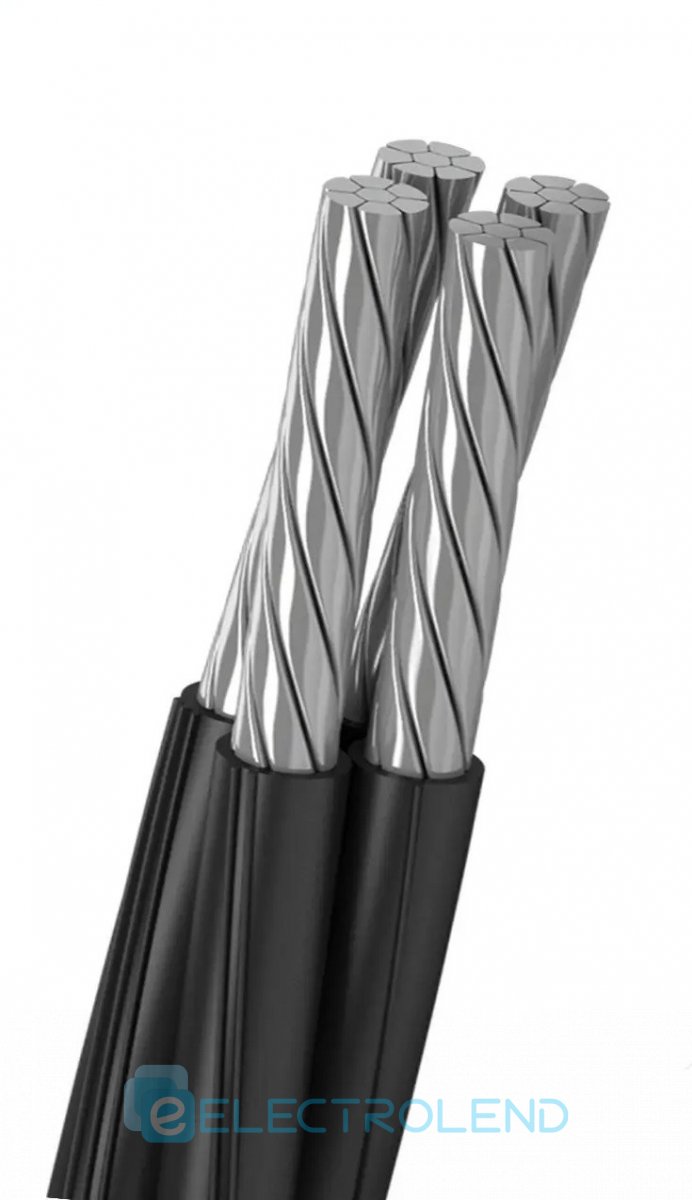

Конструкція проводу AsXSn 4×35 складається з чотирьох алюмінієвих струмопровідних жил номінальним перерізом 35 мм². Жили виготовлені шляхом скручування круглих алюмінієвих дротів з ущільненням. Зовнішній повив має правий напрямок скручування. Провід не має окремої несучої жили — його конструкція є самонесучою, що значно спрощує монтаж між опорами або по фасадах будівель.

Кожна жила має ізоляцію зі світлостабілізованого силанольно зшитого поліетилену, який є самозагасаючим, стійким до ультрафіолетового випромінювання, озону та вологи. Ізоляція наноситься методом екструзії, має чорний колір і забезпечує надійну електричну та механічну захисту. Для зручності монтажу жили маркуються цифрами (1, 2, 3) або кольоровими поздовжніми смугами шириною не менше 1 мм.

Основні технічні характеристики проводу AsXSn 4×35:

Номінальна напруга: 660/1000 В
Кількість жил: 4
Переріз кожної жили: 35 мм²
Матеріал жил: алюміній
Товщина ізоляції: 1,3 мм
Зовнішній діаметр проводу: 23,1 мм
Опір постійному струму (на 1 км при 20°C): не більше 0,986 Ом
Маса: приблизно 520 кг на 1 км
Крок скрутки: не більше 850 мм
Мінімальна кількість дротів у жилі: 6 штук
Експлуатаційні параметри:

Діапазон температур навколишнього середовища: від –60°C до +50°C
Максимальна допустима температура нагріву жил у нормальному режимі: +90°C
Температура при аварійному навантаженні (до 8 годин на добу): +250°C
Температура при короткому замиканні (до 5 секунд): +130°C
Допустиме струмове навантаження при температурі повітря +25°C та швидкості вітру 6 м/с: 160 А
Граничний струм короткого замикання (тривалістю 1 секунда): 3,2 кА
Електрична міцність ізоляції: витримує змінну напругу 10 кВ протягом 30 секунд
Після 10-хвилинної витримки у воді при (20±10)°C провід витримує напругу 4 кВ протягом 5 хвилин
Провід AsXSn 4×35 може експлуатуватися при відносній вологості повітря до 98% при температурі +35°C. Монтаж без попереднього прогріву дозволений при температурі не нижче –20°C. Термін служби проводу при правильному монтажі та експлуатації становить до 40 років. Виробник надає гарантію — 3 роки з моменту введення в експлуатацію.

Сфера застосування:
Провід AsXSn 4×35 використовується для прокладання повітряних ліній електропередач, відгалужень до будинків, монтажу по стінах споруд, прокладки між опорами на відкритому повітрі. Рекомендований для об’єктів, де не встановлені підвищені вимоги щодо пожежної безпеки. Його часто обирають для електропостачання сільських, міських та промислових об’єктів завдяки простоті монтажу, надійності та економічній ефективності.

Провід постачається в бухтах на піддонах або на дерев’яних барабанах №8–№22. Маса однієї бухти не перевищує 50 кг. Довжина відрізка узгоджується при замовленні. На ізоляції однієї з жил нанесено маркування: назва виробника, рік виробництва, найменування виробу та метражні мітки.

Самонесучий провід AsXSn 4×35 — це довговічне, сертифіковане та технічно перевірене рішення для надійного електропостачання повітряними лініями в умовах України.

Характеристики та комплектація товару можуть змінюватися виробником без попереднього повідомлення.
