Провод самонесущий AsXSn 4х35

Самонесущий провод AsXSn 4×35 — надежное решение для воздушных линий электропередачи

Самонесущий алюминиевый провод AsXSn 4×35 предназначен для ответвлений от воздушных линий электропередачи (ВЛ) к вводу в жилые, коммерческие и промышленные здания. Данный провод соответствует техническим условиям ТУ У 31.3-23075526-003:2006 и широко применяется при прокладке наружных кабельных линий на открытом воздухе благодаря своей прочности, долговечности и устойчивости к агрессивным внешним воздействиям.

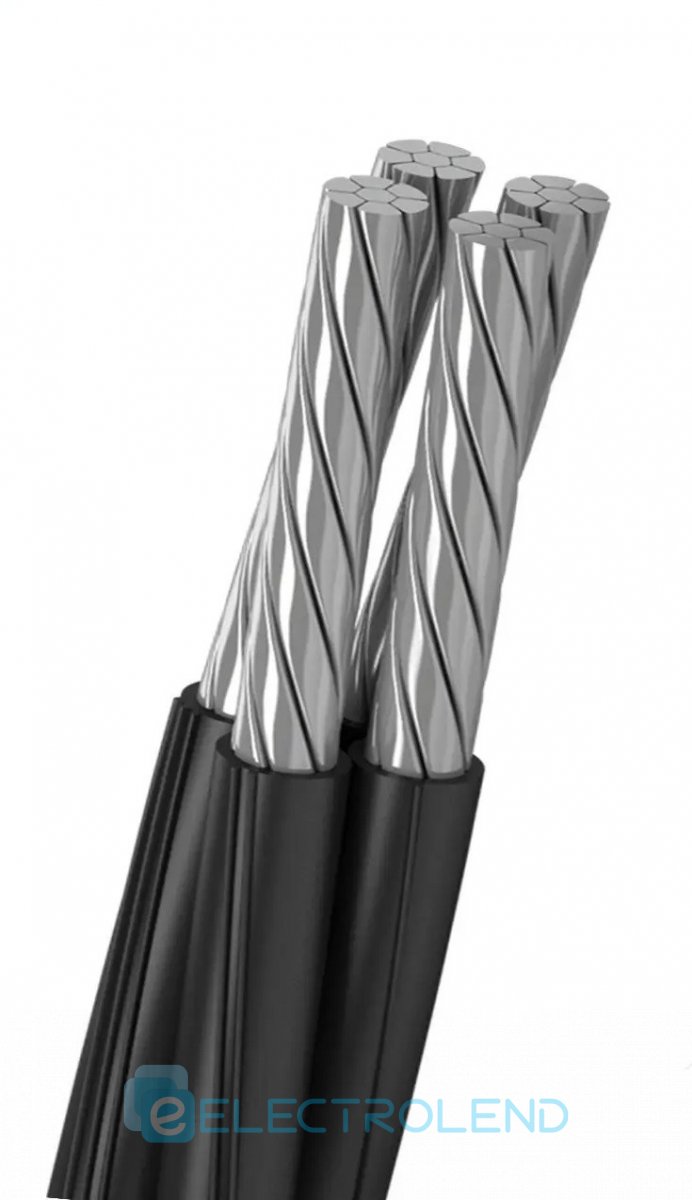

Конструкция провода AsXSn 4×35 состоит из четырёх алюминиевых токопроводящих жил номинальным сечением 35 мм². Жилы изготовлены путём скрутки круглых алюминиевых проволок с уплотнением. Наружный повив имеет правое направление скрутки. Провод не имеет отдельной несущей жилы — его конструкция является самонесущей, что значительно упрощает монтаж между опорами или по фасадам зданий.

Каждая жила имеет изоляцию из светостабилизированного силанольно-сшитого полиэтилена, который обладает самозатухающими свойствами и устойчив к ультрафиолетовому излучению, озону и влаге. Изоляция наносится методом экструзии, имеет чёрный цвет и обеспечивает надёжную электрическую и механическую защиту. Для удобства монтажа жилы маркируются цифрами (1, 2, 3) или продольными цветными полосами шириной не менее 1 мм.

Основные технические характеристики провода AsXSn 4×35:

Номинальное напряжение: 660/1000 В
Количество жил: 4
Сечение каждой жилы: 35 мм²
Материал жил: алюминий
Толщина изоляции: 1,3 мм
Наружный диаметр провода: 23,1 мм
Сопротивление постоянному току (на 1 км при 20°C): не более 0,986 Ом
Масса: примерно 520 кг на 1 км
Шаг скрутки: не более 850 мм
Минимальное количество проволок в жиле: 6 штук
Эксплуатационные параметры:

Диапазон температур окружающей среды: от –60°C до +50°C
Максимально допустимая температура нагрева жил в нормальном режиме: +90°C
Температура при аварийной перегрузке (до 8 часов в сутки): +250°C
Температура при коротком замыкании (до 5 секунд): +130°C
Допустимая токовая нагрузка при температуре воздуха +25°C и скорости ветра 6 м/с: 160 А
Предельный ток короткого замыкания (длительностью 1 секунда): 3,2 кА
Электрическая прочность изоляции: выдерживает переменное напряжение 10 кВ в течение 30 секунд
После 10-минутного пребывания в воде при температуре (20±10)°C провод выдерживает напряжение 4 кВ в течение 5 минут
Провод AsXSn 4×35 может эксплуатироваться при относительной влажности воздуха до 98% при температуре +35°C. Монтаж без предварительного подогрева разрешён при температуре не ниже –20°C. Срок службы провода при правильном монтаже и эксплуатации составляет до 40 лет. Производитель предоставляет гарантию — 3 года с момента ввода в эксплуатацию.

Область применения:
Провод AsXSn 4×35 используется для прокладки воздушных линий электропередачи, ответвлений к зданиям, монтажа по стенам сооружений, прокладки между опорами на открытом воздухе. Рекомендуется для объектов, где не предъявляются повышенные требования по пожарной безопасности. Часто выбирается для электроснабжения сельских, городских и промышленных объектов благодаря простоте монтажа, надёжности и экономической эффективности.

Провод поставляется в бухтах на поддонах или на деревянных барабанах №8–№22. Масса одной бухты не превышает 50 кг. Длина отрезка согласовывается при заказе. На изоляции одной из жил нанесена маркировка: название производителя, год изготовления, наименование изделия и метражные метки.

Самонесущий провод AsXSn 4×35 — это долговечное, сертифицированное и технически проверенное решение для надёжного электроснабжения по воздушным линиям в условиях Украины.
